Backtop ST-1000 Betriebsanleitung Seite 42

Seite 38

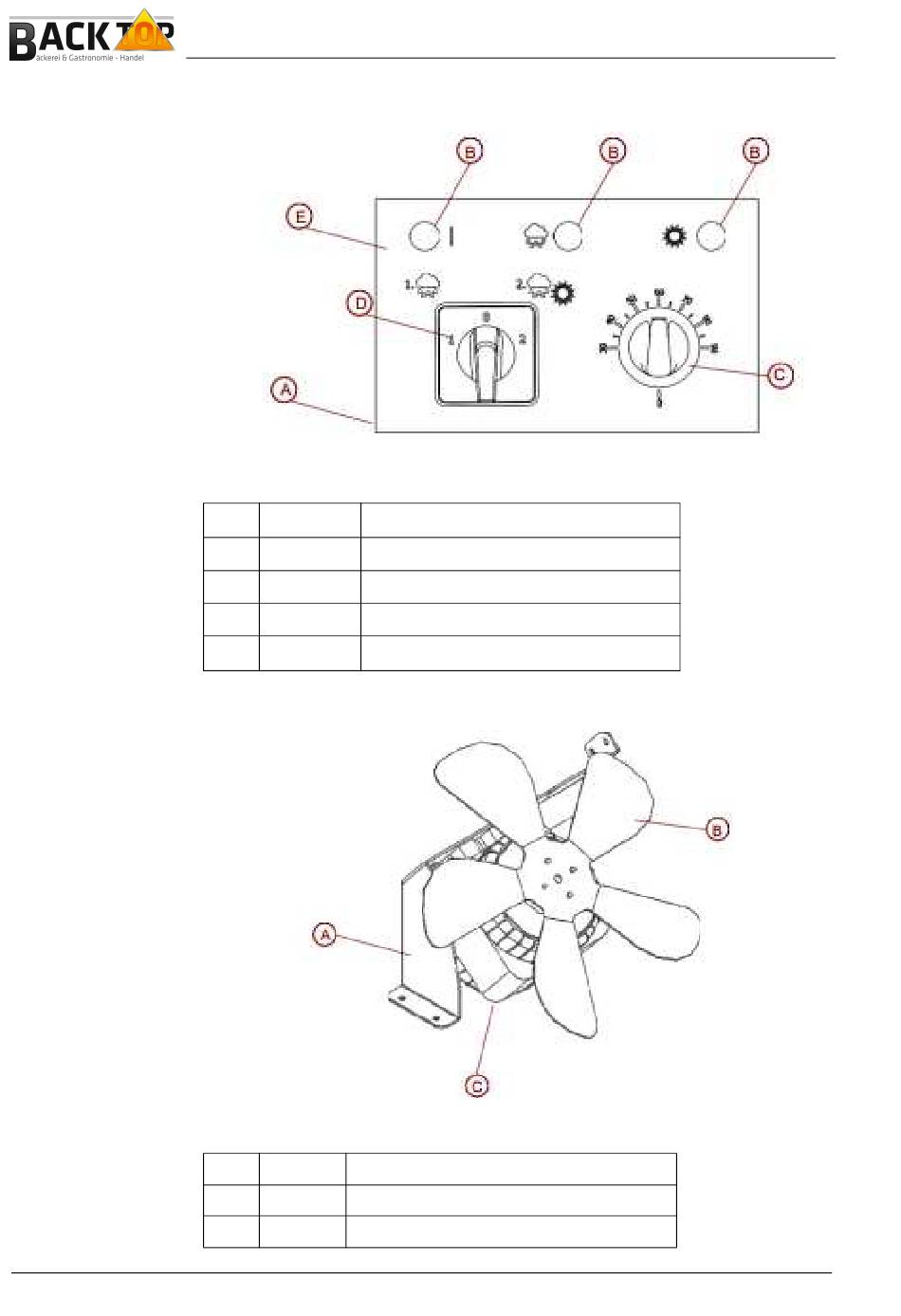

Abbildung 1-8
A 272 506
B 272 507 24VAC 10mm Signallampe (gelb)
C 272 508
D 272 509
E 272 510
A 272 511 Befestigungsplatte für Ventilatormotor
B 272 512
C 272 513
Backtop-ST-1000-BA-V1.0-DE
Ersatzteile Bedienelemente
Steuerkasten Kunststoff
30-90 Grad Thermostat
1-0-2 2-stufiger Schalter
Siebdruck Schaltkasten
Abbildung 1-9 Ersatzteile Ventilator
Ventilator
Ventilatormotor
Allgemeine Anweisungen
Ersatzteile
Gärraumklimagerät
