Inhaltszusammenfassung für Brink 614854-C

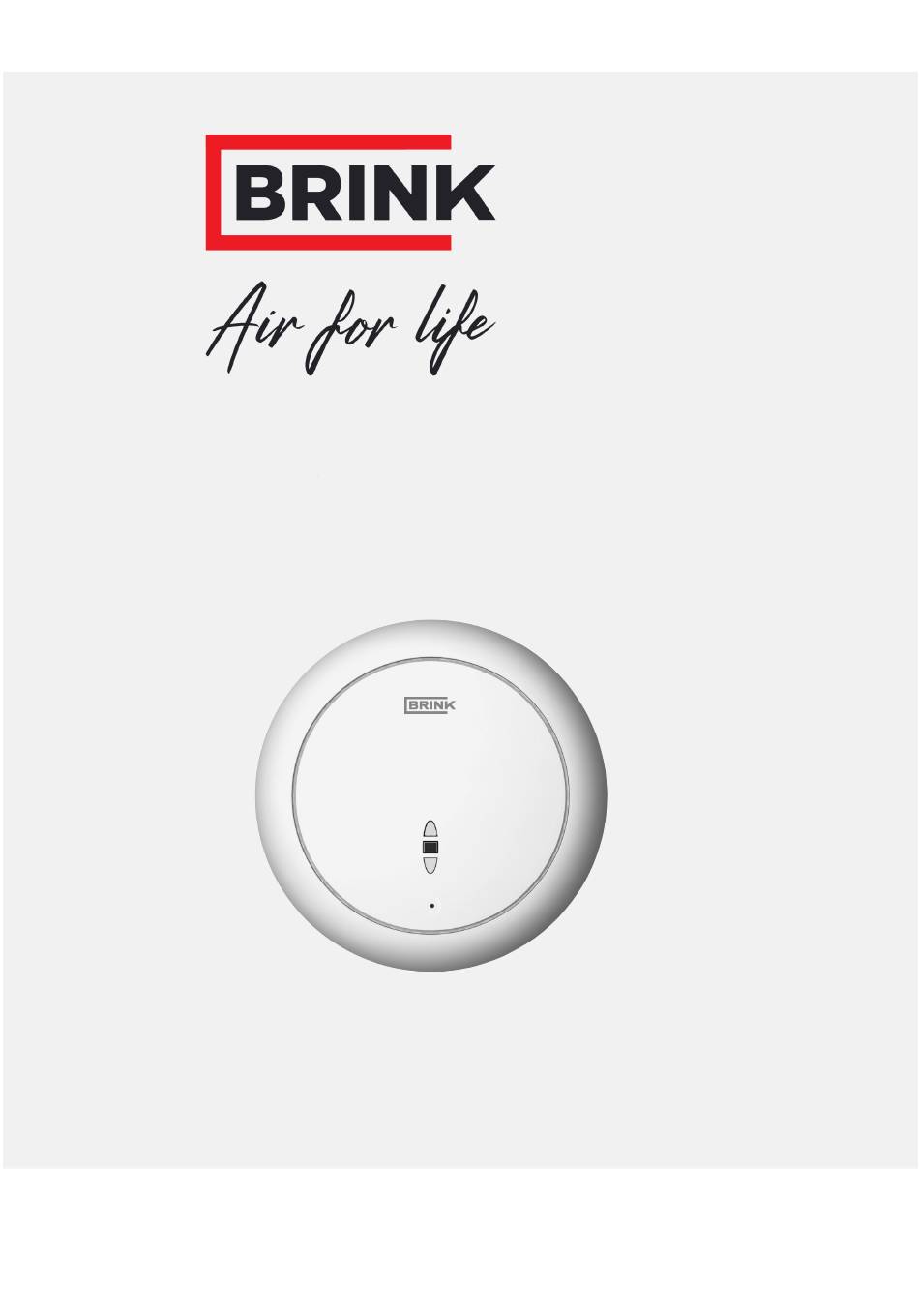

- Seite 1 Installationsanleitung CO₂-Sensor Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 CO₂-Sensor allgemeines......3 2 Anschließen und einstellen......4 2.1 Schritt 1 Elektrische Verbindung. -
Seite 3: Co₂-Sensor Allgemeines
= Maximale Luftstromeinstellung 3; zum Beispiel Flair 325 (Plus) Werkseinstellung Nr. 1.4 = 250 m Min. PPM = Minimaler (gesetzter) PPM-Wert; zum Beispiel Flair 325 (Plus) Werkseinstellung Schritt-Nr. 6.2 = 400 PPM Max. PPM = Maximaler (gesetzter) PPM-Wert; zum Beispiel Flair 325 (Plus) Werkseinstellung Schritt-Nr. 6.3 = 1200 PPM CO₂-Sensor 614854-C Brink / 3... -
Seite 4: Anschließen Und Einstellen
2.1.2 Anschluss CO₂-Sensor an Renovent Sky Gerät Renovent Sky Gerät Erster angeschlossener CO -Sensor Zweiter angeschlossener CO -Sensor Optional 3. und 4. angeschlossene CO -Sensoren (Es können maximal 4 CO -Sensoren angeschlossen werden) 2-adriges Steuerkabel (grüne Stecker = eBus-Anschluss; schwarze Stecker = 24V.) CO₂-Sensor 614854-C... -
Seite 5: Anschluss Co₂-Sensor An Flair-Gerät
= Erster angeschlossener CO -Sensor = Zweiter angeschlossener CO -Sensor = Optional 3. und 4. angeschlossene CO -Sensoren (Es können maximal 4 CO -Sensoren angeschlossen werden) = 2-adriges Steuerkabel (grüne Stecker = eBus-Anschluss; schwarze Stecker = 24V.) CO₂-Sensor 614854-C Brink / 5... -
Seite 6: Schritt 2 Einstellung Des Co₂-Sensors
-Sensor ausfüllen gelegt werden. Beim Lesen der PPM-Werte von CO -Sensoren lässt sich dann leicht ableiten, für welchen Bereich der abgelesene Wert gilt. Bereich, in dem der CO -Sensor platziert ist -Sensor 1 -Sensor 2 -Sensor 3 -Sensor 4 CO₂-Sensor 614854-C... -
Seite 7: Lüftungsgerät
Maximum PPM eBus CO -Sensor 2 1200 400 - 1200 Minimum PPM eBus CO -Sensor 3 Maximum PPM eBus CO -Sensor 3 1200 Minimum PPM eBus CO -Sensor 4 Maximum PPM eBus CO -Sensor 4 1200 CO₂-Sensor 614854-C Brink / 7... -
Seite 8: Lüftungsgerät
Auslesewert CO -Sensor 1 Auslesewert CO -Sensor 2 Auslesewert CO -Sensor 3 Auslesewert CO -Sensor 4 Informationsmenü bei Flair-Geräten: Drücken Sie die Info-Taste auf dem Display und verwenden Sie die um zu den Werten der CO Sensoren zu gelangen. CO₂-Sensor 614854-C... -
Seite 9: Led Funktion Am Co₂-Sensor
Dies ist eine Suchoption. Dies kann in der Bedarfssteuerung 2.0 verwendet werden, Die LED blinkt; Das Licht ist lang und kurz um den Prozess zum Auffinden des richtigen Sensors während der Zuordnung zu alle 2 Sekunden: einer Zone mithilfe der Steuereinheit zu vereinfachen. CO₂-Sensor 614854-C Brink / 9... -
Seite 10: Fehlermeldungen
Fehlercode Beschreibung Sensor muss ersetzt werden. Interne Verbindung mit Sensorelement ist schlecht. Sensorelement ist defekt. Eine Fehlermeldung kann auch durch eine rote LED an der Vorderseite des CO -Sensors angezeigt werden (® LED funktion am CO₂-Sensor Seite 9). CO₂-Sensor 614854-C... -
Seite 11: Recycling
5 Recycling Recycling Bei der Herstellung dieses Geräts wurden langlebige Materialien verwendet. Das Verpackungsmaterial sollte verantwortungsvoll und gemäß den geltenden behördlichen Vorschriften entsorgt werden. CO₂-Sensor 614854-C Brink / 11... - Seite 12 Brink Climate Systems B.V. P.O. Box 11, NL-7950AA Staphorst T: +31 (0) 522 46 99 44 E: info@brinkclimatesystems.nl www.brinkclimatesystems.nl...
