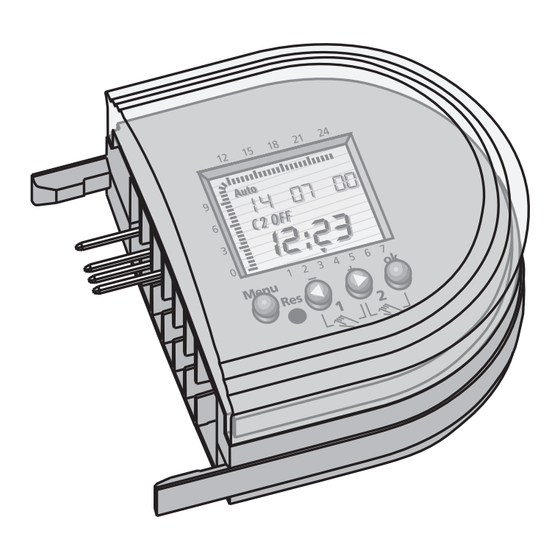

- Seite 1 MONTAGEANLEITUNG Steuermodul-Erweiterung mit Timer als Digitaluhr BTESMET Schlüter-Systems KG · Schmölestraße 7 · D-58640 Iserlohn · Tel. +49 (0) 23 71 / 971-0 · Fax +49 (0) 23 71 / 971-111 · info@schlueter.de · www.schlueter.de...
-
Seite 2: Inhaltsverzeichnis
BTESMET Vorwort Inhalt Sehr geehrter Kunde, Übersicht ..................3 wir möchten Sie zu diesem Qualitätsprodukt der neuen Steu- Produktbeschreibung ............3 ermodul Serie beglückwünschen. Funktionalität & Design bei Lieferumfang .................3 der Entwicklung von neuen Produkten zu verbinden, hat bei Sicherheitshinweise ...............3 unserem Unternehmen einen besonders hohen Stellenwert. Mit der Steuermodul-Erweiterung mit Timer als Digitaluhr wird Ihr Installation ................4... -
Seite 3: Übersicht
Gefahrenquellen Bei Verdrahtungsarbeiten an der Steuermodul-Erweiterung mit 1 x Steuermodul-Erweiterung mit Timer Timer als Digitaluhr ist die Anlage unbedingt spannungsfrei zu als Digitaluhr BTESMET schalten. Zum Reinigen nur ein trockenes sowie lösungsmittel- freies weiches Tuch verwenden. Notfall 1 x Montageanleitung Komplettes Einzelraumregelungssystem spannungsfrei schal- ten. -
Seite 4: Installation
Installation BTESMET Montage Steuermodul-Erweiterung Beim Aufstecken der Steuermodul-Erwei- Schutzabdeckung aufsetzen, die Steuer- mer als Digitaluhr auf das Steuermodul terung mit Timer als Digitaluhr darauf modul-Erweiterung mit Timer als Digital- oder auf das zuletzt aufgesteckte Modul achten, dass die Kontaktstifte nicht ver- uhr ist betriebsbereit. -
Seite 5: Bedienungsanleitung
Bedienungsanleitung BTESMET Bedienfeld Tagesübersicht Anzeige Sonderfunktionen: der programmierten Hand On / Off Schaltzeiten Permanent On / Off • Anzeige Sommer-/ Winterzeitumschaltung, nur wenn sie aktiviert ist Kanalzustände Sommerzeit C1 oder C2 werden Winterzeit abwechselnd angezeigt Heizzeit = On Absenkzeit = Off... - Seite 6 BTESMET Erstinbetriebnahme: Einstellen von Datum und Uhrzeit Nachdem die Steuermodul-Erweiterung mit Timer als Digitaluhr aufgesteckt wurde, wird das Display aktiviert und es erscheint der Begriff DEUTSCH innerhalb der nächsten 30 Minuten. Es ist nun möglich ihre gewünschte Landessprache auszuwählen. Danach stellen Sie das ak- tuelle Datum und die Uhrzeit ein.
-
Seite 7: Tagesblockbildung
BTESMET Tagesblockbildung Gleiche Schaltzeiten, an mehreren Tagen Schaltzeiten für Heizbetrieb der Woche, belegen lediglich einen Spei- cherplatz. Es stehen 42 Speicherplätze zur Verfügung: z.B. Montag - Freitag 7.30 Uhr EIN. MENÜ Montag Kopieren Blockbildung: Bei der Textfrage „Kopieren“, entscheiden Dazu DI... -
Seite 8: Löschen Der Schaltzeiten
BTESMET Löschen der Schaltzeiten LÖSCHEN: Alle gespeicherten Daten werden ge- löscht, wenn im Menü der Befehl „LÖ- MENÜ SCHEN“ ausgeführt wird. Programm Abfragen loeschen Ende Einzeln Alles Bestaet... -
Seite 9: Handvorwahl Und Permanent Ein/Aus
BTESMET Handvorwahl und Permanent EIN/AUS Nur im Automatikmenü Kanal Kanal Handvorwahl: Handvorwahl: Sie Drücken beide Tasten = Heizzeit ca. 1 Sek. Tastendruck gleichzeitig; Tastendruck gleichzeitig; = Absenkzeit Kanal C1 schaltet wech- Kanal C2 schaltet wech- selnd EIN oder AUS; Sym- selnd EIN oder AUS;... -
Seite 10: Datum Und Uhrzeit, Sommer-/Winterzeit
BTESMET Datum und Uhrzeit, Sommer-/Winterzeit Automatische MENÜ Sommer-/ Winterzeitkorrektur Die Steuermodul-Erweiterung mit Timer als Digitaluhr kann je nach Version bereits ab Werk für das Umschaltgesetz für Eur- MENÜ opa vorprogrammiert sein. Sollten Sie die programm automatische Korrektur abschalten oder ändern wollen, folgen Sie den Schritten in der nebenstehenden Abbildung. -
Seite 11: Anhang
Anhang BTESMET Technische Daten BTESMET Betriebsspannung 230 V~ ±10% 50-60 Hz 24 V~ +25% -15% 50-60 Hz Schaltleistung/Kanal max. 230 V / 100 mA kurzschlussfest Schutzklasse II nach EN60730 Schutzart IP20 nach EN 60529 Ganggenauigkeit +/- 1 Sek/Tag bei 20 °C Gangreserve 30 Tage nach 48 Std. -
Seite 12: Störbeseitigung
BTESMET Störbeseitigung ACHTUNG! Vor Montagearbeiten an dem Steuermodul, Anlage spannungsfrei schalten! Vor jedem Prüfschritt, Spannung wieder einschalten. Fehlerbild Keine Anzeige im Menü-Tasten drücken. Display leuchtet, Programmie- Display. rung ist jetzt möglich. Display leuchtet nicht, Steuermodul-Er- weiterung mit Timer als Digitaluhr zum Aufl... -
Seite 13: Urheberrecht
BTESMET Urheberrecht Urheberrechtshinweis Diese Montageanleitung ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Es darf weder ganz noch teilweise ohne vorheriges Einverständnis des Herstellers kopiert, reproduziert, gekürzt oder in irgendeiner Form übertragen werden, weder mechanisch noch elektronisch. Die zu Grunde liegende Informa- tion wurde sorgfältig geprüft und nach bestem Wissen zusam-... - Seite 14 BTESMET...
