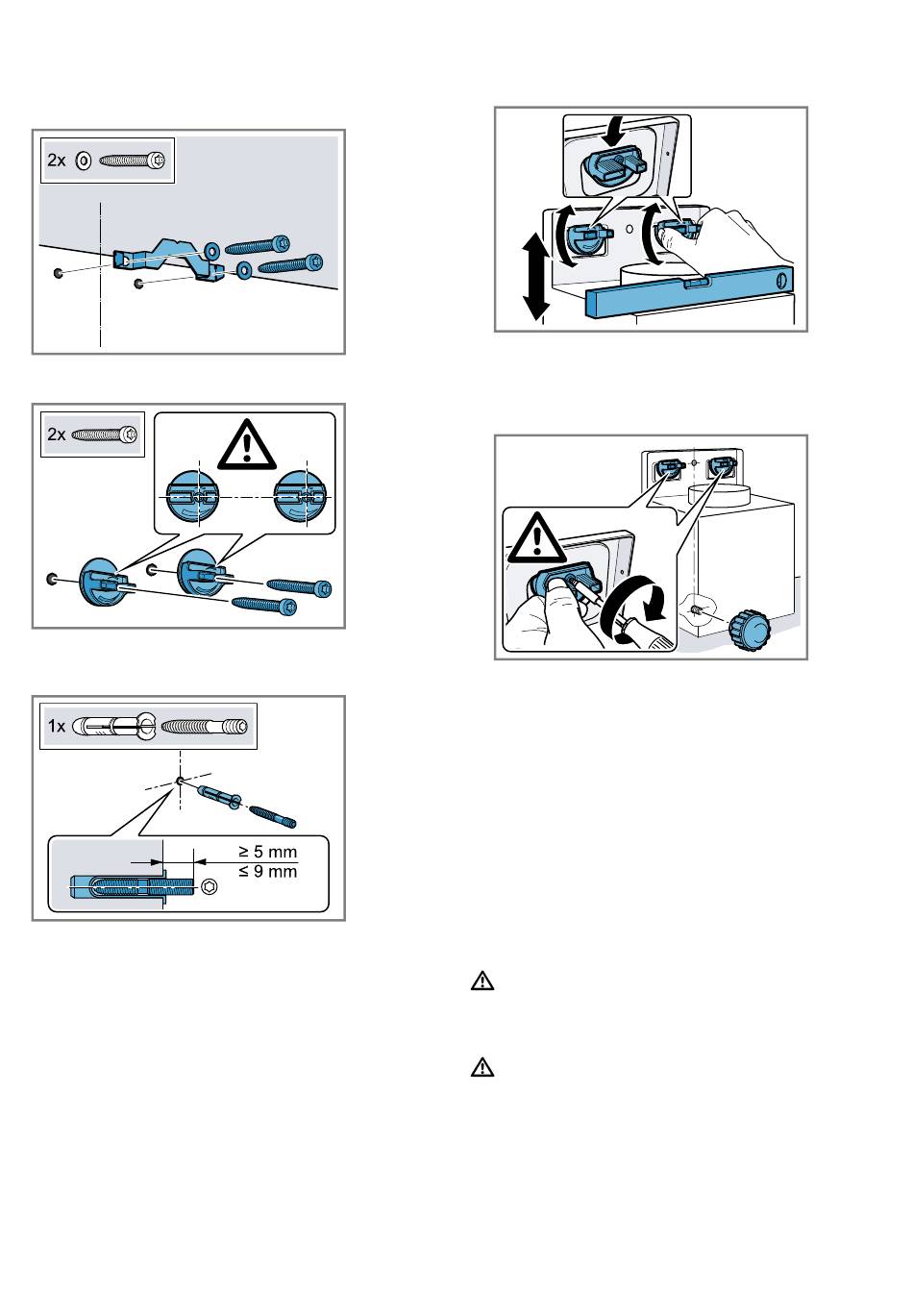

Geräteaufhängung montieren
1.
Den Haltewinkel für die Kaminverblendung an-
schrauben.
2.
Die Aufhängungen für das Gerät handfest anschrau-
ben.
Die Schrauben nicht festziehen.
3.
Den Gewindebolzen so weit einschrauben, dass er
noch 5 bis 9 mm aus der Wand ragt.
Gerät montieren
1.
Die Schutzfolie des Geräts zuerst an der Rückseite
und nach der Montage vollständig abziehen.
2.
Das Gerät so einhängen, dass es fest an den Auf-
hängungen einrastet.
3.
Um das Gerät waagerecht auszurichten, die Aufhän-
gungen drehen.
Bei Bedarf das Gerät nach rechts oder links ver-
schieben.
4.
Die Schrauben für die Aufhängungen fest anziehen
und dabei die Aufhängungen festhalten.
5.
Die Rändelmutter fest andrehen.
Verrohrung
Hinweis: Wenn Sie ein Aluminiumrohr verwenden, den
Anschlussbereich vorher glätten.
Wir empfehlen die Verrohrung mit einem Abluftrohr
Ø 150 mm.
Abluftverbindung herstellen (Abluftrohr Ø 150ºmm)
▶
Das Abluftrohr direkt am Luftstutzen befestigen und
abdichten.
Abluftverbindung herstellen (Abluftrohr Ø 120 mm)
1.
Den Reduzierstutzen am Luftstutzen befestigen.
2.
Das Abluftrohr am Reduzierstutzen befestigen.
3.
Die Verbindungsstellen abdichten.
Kaminverblendung montieren
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶
Schutzhandschuhe tragen.
WARNUNG ‒ Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts können
das Anschlusskabel beschädigen.
▶
Das Anschlusskabel nicht knicken oder einklem-
men.
1.
Den Haltewinkel für die Kaminverblendung an die
Wand schrauben.
2.
Um die Kaminverblendungen zu trennen, das Klebe-
band entfernen oder die Kaminverblendung aus der
Schutzverpackung nehmen.
Montageanleitung de
15
