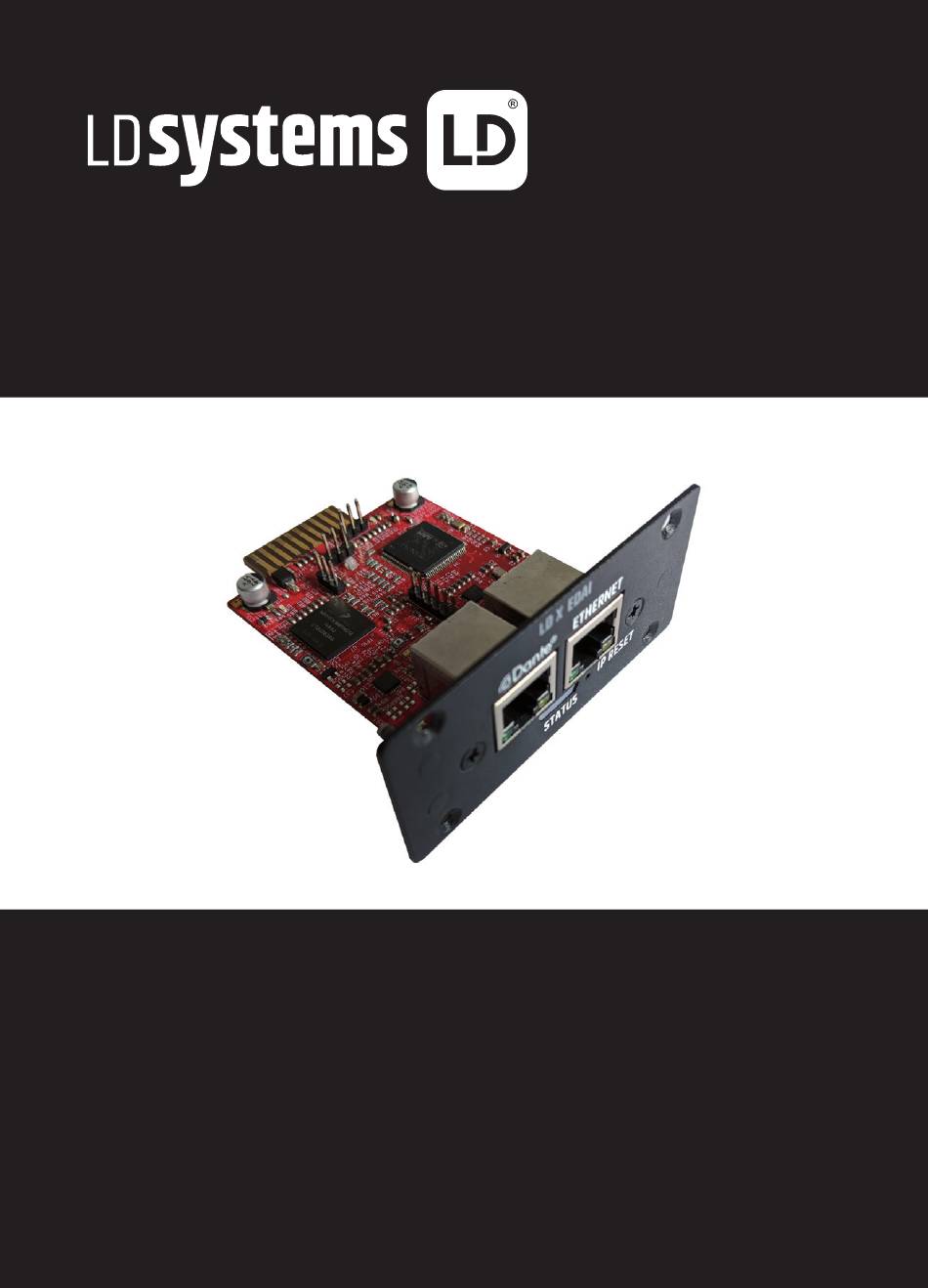

- Seite 1 USER´S MANUAL / BEDIENUNGSANLEITUNG / MANUEL D´UTILISATION / MANUAL DE USUARIO / INSTRUKCJA OBSŁUGI / MANUALE D´USO XEDAI ETHERNET & DANTE AUDIO INTERFACE EXPANSION CARD FOR IPA SERIES LDXEDAI...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH INFORMATION ON THIS QUICK GUIDE PRODUCT INFORMATION SAFETY INSTRUCTIONS SCOPE OF DELIVERY ASSEMBLY CONNECTIONS, CONTROLS AND INDICATORS NETWORK CONNECTION DANTE CONTROLLER TECHNICAL DATA DISPOSAL MANUFACTURER´S DECLARATIONS DEUTSCH INFORMATIONEN ZU DIESER KURZANLEITUNG PRODUKTINFORMATIONEN SICHERHEITSHINWEISE VERPACKUNGSINHALT... - Seite 3 ESPAÑOL INFORMACIÓN EN ESTA GUÍA RÁPIDA INFORMACIÓN DEL PRODUCTO INSTRUCCIONES DE SEGURIDAD CONTENIDO DE LA ENTREGA MONTAJE CONEXIONES, CONTROLES E INDICADORES CONEXIÓN A LA RED CONTROLADOR DANTE DATOS TÉCNICOS ÉLIMINATION DECLARACIONES DEL FABRICANTE POLSKI INFORMACJE ZAWARTE W TYM SKRÓCONYM PRZEWODNIKU INFORMACJE O PRODUKCIE INSTRUKCJE BEZPIECZEŃSTWA ZAKRES DOSTAWY...
-
Seite 13: Deutsch
LD IPA Installationsendstufen. BESTIMMUNGSGEMÄSSER GEBRAUCH Bei diesem Artikel handelt es sich um produktspezifisches Zubehör, das ausschließlich für die Verwendung zusammen mit dem LD Systems IPA Installationsendstufen vorgesehen ist. Diese Montageanleitung ersetzt nicht die Bedienungsanleitung des zugehörigen Produkts. Lesen Sie immer zuerst die entsprechende Bedienungsanleitung. -
Seite 14: Verpackungsinhalt
Unversehrtheit und informieren Sie Ihren Händler sofort nach dem Kauf, wenn die Lieferung nicht vollständig oder beschädigt ist. Der Lieferumfang des Produkts umfasst: • 1x XEDAI Erweiterungsmodul • Montageanleitung MONTAGE 1. Trenne die Endstufe vollständig vom Netz (ziehe den Netzstecker)! 2. -
Seite 15: Anschlüsse, Bedienelemente Und Anzeigen
ANSCHLÜSSE, BEDIENELEMENTE UND ANZEIGEN ETHERNET Ethernet-Schnittstelle mit RJ45-Buchse zur Steuerung des Installationsverstärkers über die kostenlos erhältliche Anwendungssoftware QUESTRA. DANTE Dante -Schnittstelle mit RJ45-Buchse zum Anschluss der IPA-Verstärker an ein Dante -Audionetzwerk (4 IN – 4 OUT). STATUS Die Status-LED gibt Auskunft über die interne Integration zwischen der Karte und der Hauptplatine im IPA-Endverstärker (Firmware-Kompatibilität, interne Kommunikationsprobleme): •... -
Seite 16: Netzwerkverbindung
NETZWERKVERBINDUNG Das XEDAI-Modul von LD Systems ermöglicht die Fernsteuerung kompatibler Geräte, wie z. B. Verstärker der IPA-Serie, über das Netzwerk. Sobald das XEDAI Modul in einem Gerät installiert ist, kann es an eine Netzwerkinfrastruktur angeschlossen und über einen Computer mit der LD Systems QUESTRA Software gesteuert werden. - Seite 17 Sobald ein Gerät mit einem XEDAI-Modul mit einem Netzwerk verbunden und eingeschaltet ist, erscheint es unter dem Abschnitt AVAILABLE DEVICES im Feld ADD DEVICES auf der linken Seite. Bitte beachten Sie, dass der Multicast- Verkehr im Switch/Router aktiviert sein muss, damit das Gerät erkannt werden kann.
-
Seite 18: Dante Tm Controller
über die Questra-Fernbedienungs-Apps gesteuert werden können, die für iOS, Android, Windows und MAC OS verfügbar sind. Bitte laden Sie die neueste Version der QUESTRA Software von der LD Systems Website (www.ld-systems.com) auf Ihren Computer herunter, überprüfen Sie die Systemanforderungen für die Software und folgen Sie den Anweisungen der Software, um mit der Konfiguration eines Geräts zu beginnen. -
Seite 19: Technische Daten
TECHNISCHE DATEN Artikel Nummer LDXEDAI Produkttyp Erweiterungsmodul für Ethernet-Steuerung und Audio-Vernetzung über Dante von Audinate Kompatibilität LD IPA Installations-Leistungsverstärker Steuerelement Taste für IP-Reset Anwendungssoftware QUESTRA (kostenloser Download) Anzeigen RJ45 LEDs: Link / Activity 2-farbige LED für den internen Verbindungsstatus Abmessungen (B × H × T) 82,5 ×... -
Seite 20: Entsorgung
ENTSORGUNG VERPACKUNG : 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungs- gesetze und Wertstoffverordnungen in Ihrem Land. PRODUKT : 1. Dieses Produkt unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. -
Seite 21: Erklärungen Des Herstellers
ERKLÄRUNGEN DES HERSTELLERS HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Servicefall wenden Sie sich an Ihren Vertriebspartner. CE-KONFORMITÄT Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend). - Seite 58 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 03...
