eingeklickter Röhrenhalter
!
Achten Sie darauf, dass die Vakuumröhre gerade und nicht unter Spannung eingebaut wird.
3.4. Aufbau des Flachdachständers (optional)
(1)
Fußschiene
(2)
(3)
C

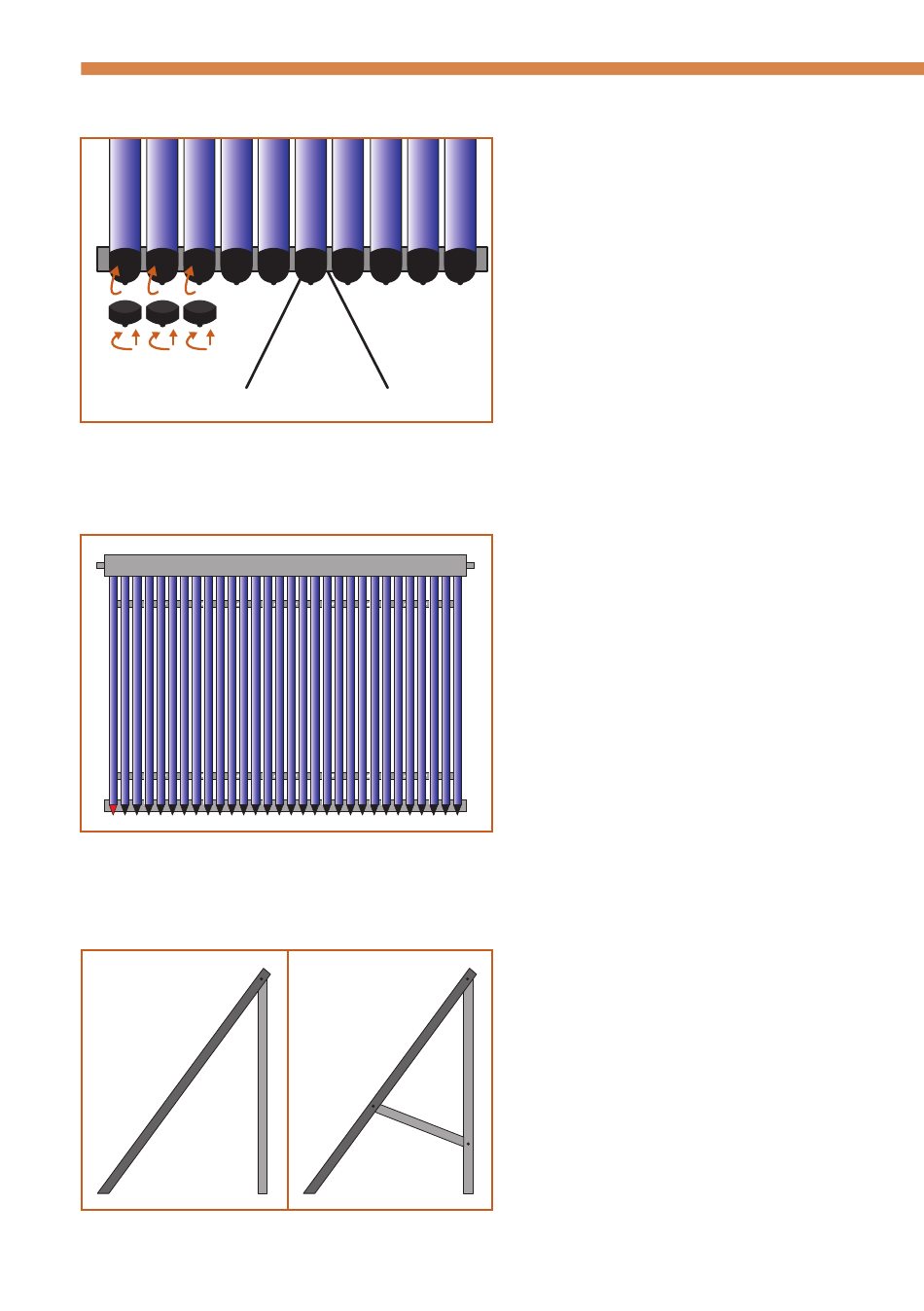

Fixieren des Röhrenhalters: Am unte-
ren Ende der Vakuumröhre montieren
Sie den Röhrenhalter und fixieren ihn
durch Einklicken an der Fußschiene. Am
unteren Ende des Röhrenhalters befin-
det sich eine Abschlusskappe mit Ge-
winde. Drehen Sie diese soweit zusam-
men, dass die Vakuumröhre handfest
fixiert ist.
D
Fertig ist Ihr Zeus.
Tipp: Wenn Sie den Rahmen mit den
Reflektoren (ggf. einige nicht installie-
ren, damit Sie auf dem Dach noch Platz
haben in die Mitte des Kollektors zu tre-
ten) am Boden installieren, wiegt er nur
wenige Kilos. Auf dem Dach können Sie
dann die Röhren problemlos einsetzen.
A
Verschrauben Sie zuerst die U-Strebe
des Kollektors (1) mit dem längeren
senkrechten Profil des Flachdachstän-
ders (2) und verbinden Sie diese bei-
den anschließend mit dem kürzeren
Profil (3).
