RUCKUS C110 Kurzanleitung Seite 3

2. Befestigen Sie die C110-Montagehalterung mit den vier 1-Zoll-6-32-
Kreuzschlitzschrauben an einer Wandsteckdose mit einfachem
Anschluss.
BEACHTEN: Die Halterung hat zwei Haken, die nach oben zeigen.
Achten Sie darauf, dass die Haken nach oben zeigen, wenn Sie die
Halterung an der Wandsteckdose befestigen.
3. Ziehen Sie das Koaxialkabel für das C110 durch die Wandsteckdose.
4. Ziehen Sie das Netzkabel des Adapters durch die Wandsteckdose.
5. Ziehen Sie alle Bypass-Kabel (bis zu zwei) durch die Wandsteckdose.
Hinweis: Bei den Bypass-Kabeln kann es sich je nach Bedarf um
Ethernet-, Koaxial- oder andere Kabeltypen handeln.
SCHRITT 7: ANBRINGEN DES C110 AN DER
MONTAGEHALTERUNG
1. Ziehen Sie alle Bypass-Kabel (bis zu zwei) durch die Wandsteckdose.
Hinweis: Bei den Bypass-Kabeln kann es sich je nach Bedarf um
Ethernet-, Koaxial- oder andere Kabeltypen handeln.
2. Wenn Sie ein USB-Gerät (z. B. eine BLE-Bake) installieren, schließen
Sie es fest an die USB-Buchse an der Unterseite des C110 an.
3. Ziehen Sie das Uplink-Koaxialkabel von Ihrem Netzwerk durch die
Anschlussdose und schließen Sie es an der Rückseite des C110 an.
4. Schließen Sie das Stromadapterkabel an den 12VDC-Eingang auf der
Rückseite des C110 an.
5. Die Halterung hat zwei untere Haken, die in die Schlitze an der
Unterseite des C110 passen. Legen Sie die Unterseite des C110 auf
diese Haken, und neigen Sie das C110 dann zur Wand, bis es an der
Halterung anliegt. Das/die optionale(n) Bypass-Kabel sollte(n)
reibungslos in die Schlitze an der Unterseite des C110 gleiten.

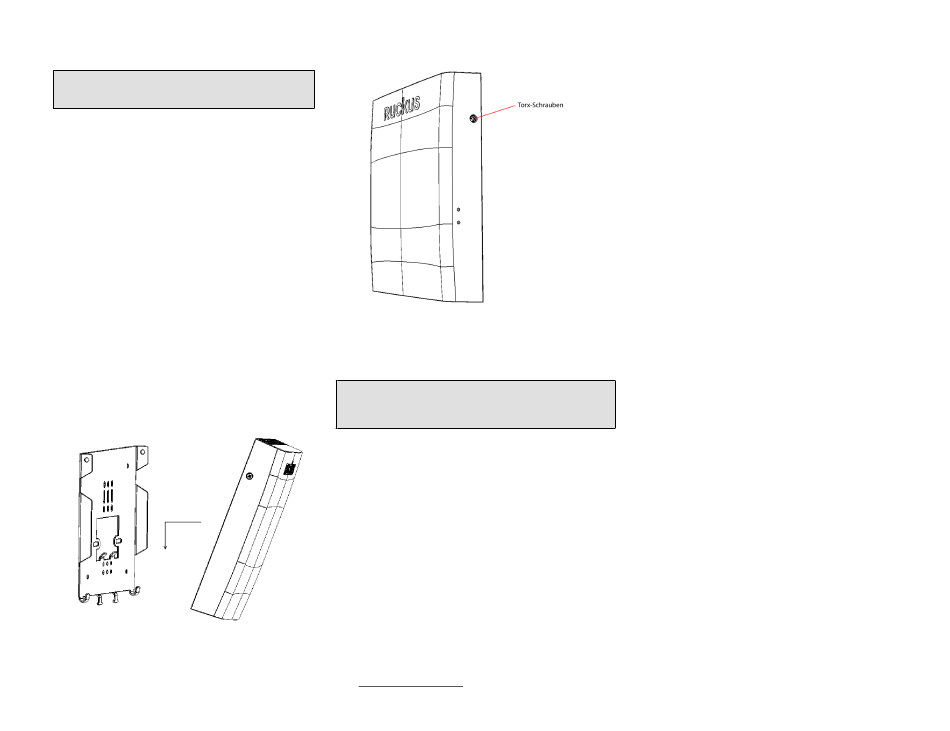

ABBILDUNG4 Anbringen des C110 an der Montagehalterung
6. Schrauben Sie die beiden weißen Torx-Schrauben mit einem T10-Torx-
Schraubendreher durch die Schraublöcher des C110 in die
Gewindeeinsätze an den Seiten der Montagehalterung.
Copyright © 2019 Commscope, Inc. Alle Rechte vorbehalten.
Veröffentlicht November 2019, Artikelnummer 800-71062-001 Rev G
ABBILDUNG5 : Setzen Sie die Torx-Schrauben ein, um den AP an
der Halterung zu befestigen.
SCHRITT 8: FUNKTIONSTEST DES C110
Nach einer kurzen Pause, in der die Internetverbindung wiederhergestellt
wird, können Sie das C110 testen.
BEACHTEN: Da Ruckus die CMTS-Seite der Verbindung nicht bereitstellt,
muss der Installateur zunächst sicherstellen, dass die
Kabelmodemverbindung zum CMTS gelöst ist, bevor er den Ruckus-
Support kontaktiert.
1. Überprüfen Sie, ob die Kabelmodem-LEDs leuchten. Kabelmodem-
LEDs sind mit DS (Downstream), US (Upstream) und ONLINE
gekennzeichnet.
2. Suchen Sie mit einem beliebigen drahtlosen Computer oder
Mobilgerät nach dem drahtlosen Netzwerk, das Sie zuvor konfiguriert
haben (oder das vom CMTS automatisch konfiguriert wurde), und
wählen Sie es aus.
3. Wenn Sie eine Verbindung herstellen können, öffnen Sie einen
Browser und navigieren Sie zu einer beliebigen öffentlich
zugänglichen Website.
4. Schließen Sie einen beliebigen kabelgebundenen Computer oder ein
anderes Gerät mit einem Ethernet-Kabel an einen Ethernet-Anschluss
an der Unterseite des C110 an.
5. Öffnen Sie einen Browser und navigieren Sie zu einer beliebigen
öffentlich zugänglichen Website.
6. Wiederholen Sie Schritt 4 und Schritt 5 für die übrigen Ethernet-
Anschlüsse an der Unterseite des C110.
7. Vergewissern Sie sich, dass alle angeschlossenen USB-Geräte
ordnungsgemäß funktionieren, falls zutreffend.
Herzlichen Glückwunsch! Ihr C110 ist nun aktiv und einsatzbereit.
Weitere Informationen zur AP-Konfiguration, -Wartung und -Verwaltung
finden Sie im Ruckus Wireless Indoor Access Point-Benutzerhandbuch, das
unter support.ruckuswireless.com verfügbar ist.
