Bedienungsanleitung

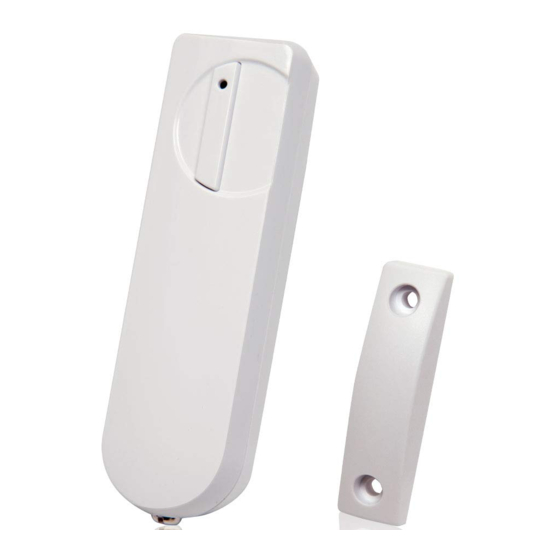

Funk-Tür/Fenstersensor DC-S1
Vielen Dank, dass Sie sich für eine Sicherheitslösung von
Blaupunkt entschieden haben.
Registrieren Sie Ihr Produkt unter:
http://www.blaupunkt.com/de/servicesupport/
sicherheitssysteme/produktregistrierung/
Inhaltsverzeichnis
1. Einlernen
2. Montage
3. Status des Tür-/Fenstersensors
1. Einlernen
1. Setzen Sie die Alarmzentrale in den Einlernmodus
(SA-Serie: Sensor +/- und dann Sensor zufüg.;
Q-Serie: Einstellungen/Gerät: +).
2. Drücken Sie die Lern-/Testtaste zur Übermittlung des
Lern-/Testcodes. Der Tür-/Fenstersensor ist nun
betriebsbereit.
2. Montage
Der Sensor kann auf zwei Arten befestigt werden: mit den
beigefügten Klebestreifen oder durch Schraubmontage.
Dafür gibt es zwei Aussparungen an der Rückseite des
Sensors.
HINWEIS:
Beachten Sie bei der Montage, dass der Magnet bündig zur Unterseite des
Sensors montiert wird und sich zwischen den Sensormarkierungen befindet.
Der Abstand zwischen Sensor und Magnet sollte weniger als 15 mm
betragen.
Enjoy it.
4. Funkstrecken-Überwachung
5. Batteriewechsel
6. Spezifikationen
Lieferumfang
1 x Funk-Tür/Fenstersensor
4 x Dübel und Schrauben für die Wandmontage
2 x Klebestreifen für Montage ohne Bohrung
1 x 3V 1/2 AA Lithiumbatterie (bereits eingelegt)
Geräteübersicht
1. LED-Anzeige
2. Lern-/Testtaste
3. Steckbrücke zur Akti-
vierung/Deaktivierung
der Funkstreckenüberwa-
chung (JP2)
1. Öffnen Sie das Gehäuse, indem Sie die Schraube
unten lockern.
2. Bohren Sie Löcher durch die Aussparungen.
Nutzen Sie diese als Schablonen, um Markierun-
gen an der Wand zu machen. Bohren Sie Löcher
und montieren Sie den Sensor mit den beige-
legten Dübeln und Schrauben.
3. Schließen Sie das Gehäuse und ziehen Sie die
Schraube wieder fest.
WICHTIG:
Montieren Sie den
Tür/
Sensor so hoch wie
Fenster
möglich, richten Sie
keinen Bewegungs-
melder auf den Sensor
und montieren Sie den
Tür-/Fensterkontakt nicht
auf einem metallischen
Untergrund.
HINWEIS:
Auf unserer Webseite finden Sie weitere Beispiele zu möglichen Montagearten
unter www.xy.de
4. Sabotagekontakt
5. Batteriefach
6. Aussparungen für die
Montage
8. Sensormarkierung
9. Magnet
Rahmen
