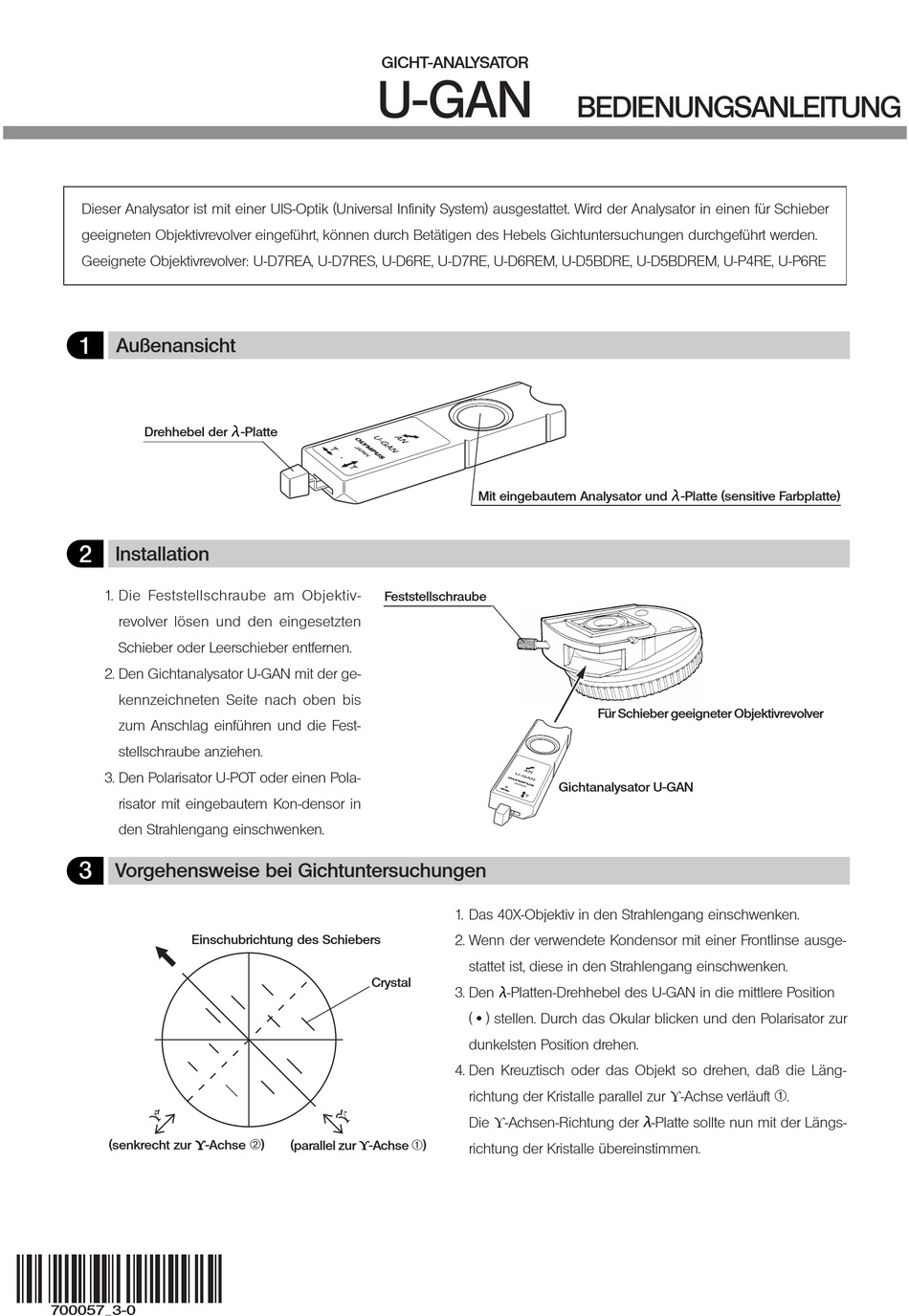

Olympus U-GAN Bedienungsanleitung

Gicht-analysator

Dieser Analysator ist mit einer UIS-Optik (Universal Infinity System) ausgestattet. Wird der Analysator in einen für Schieber

geeigneten Objektivrevolver eingeführt, können durch Betätigen des Hebels Gichtuntersuchungen durchgeführt werden.

Geeignete Objektivrevolver: U-D7REA, U-D7RES, U-D6RE, U-D7RE, U-D6REM, U-D5BDRE, U-D5BDREM, U-P4RE, U-P6RE

Außenansicht

Drehhebel der -Platte

Installation

1. Die Feststellschraube am Objektiv-

revolver lösen und den eingesetzten

Schieber oder Leerschieber entfernen.

2. Den Gichtanalysator U-GAN mit der ge-

kennzeichneten Seite nach oben bis

zum Anschlag einführen und die Fest-

stellschraube anziehen.

3. Den Polarisator U-POT oder einen Pola-

risator mit eingebautem Kon-densor in

den Strahlengang einschwenken.

Vorgehensweise bei Gichtuntersuchungen

Einschubrichtung des Schiebers

(senkrecht zur      -Achse ²)

700057_3-0

GICHT-ANALYSATOR

U-GAN

Feststellschraube

1. Das 40X-Objektiv in den Strahlengang einschwenken.

2. Wenn der verwendete Kondensor mit einer Frontlinse ausge-

Crystal

3. Den -Platten-Drehhebel des U-GAN in die mittlere Position

4. Den Kreuztisch oder das Objekt so drehen, daß die Läng-

(parallel zur      -Achse @)

BEDIENUNGSANLEITUNG

Mit eingebautem Analysator und -Platte (sensitive Farbplatte)

Für Schieber geeigneter Objektivrevolver

Gichtanalysator U-GAN

stattet ist, diese in den Strahlengang einschwenken.

( · ) stellen. Durch das Okular blicken und den Polarisator zur

dunkelsten Position drehen.

richtung der Kristalle parallel zur -Achse verläuft @.

Die -Achsen-Richtung der -Platte sollte nun mit der Längs-

richtung der Kristalle übereinstimmen.

Seite 1 2. Wenn der verwendete Kondensor mit einer Frontlinse ausge- stattet ist, diese in den Strahlengang einschwenken. Crystal 3. Den -Platten-Drehhebel des U-GAN in die mittlere Position ( · ) stellen. Durch das Okular blicken und den Polarisator zur dunkelsten Position drehen.
Seite 2 Die -Platte ist nun aus dem Strahlengang ausgeschwenkt, und Hellfeldmikroskopie ist möglich. Andere Für Mikroskopie im polarisierten Licht den -Platten-Drehhebel des U-GAN auf die mittlere Position stellen ( · ). Der Kontrast des mikroskopischen Bilds kann jedoch durch die -Platte beeinträchtigt werden.
