OBO Bettermann isCon Montageanleitung Seite 33

Hinweis! Beim isCon Anschlusslement ASE 23 muss bei der Verlegung der Ab-
Hinweis! Die gelbe, reaktive Schraubensicherung der Stiftschrauben im Anschlus-
Montageanleitung isCon Blitzschutzsystem
®
10 Nm

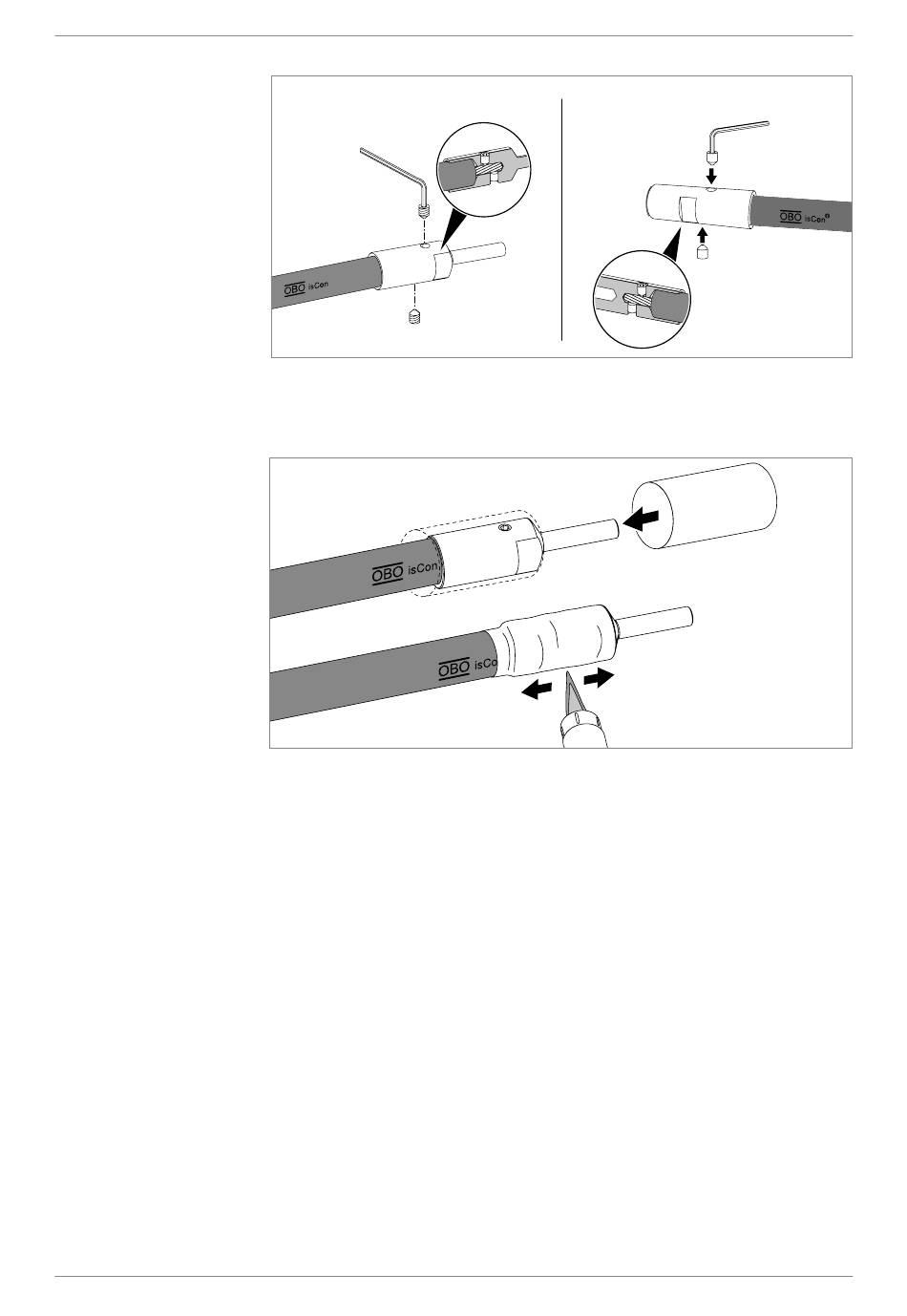

Abb 25: Stiftschrauben anziehen
4. Beide Stiftschrauben mit ca. 10 Nm anziehen.
1.
2.
Abb 26: Bei außenliegenden Anschlusselementen Schrumpfschlauch aufschrumpfen
Nur bei außenliegenden isCon-Anschlusselementen isCon connect, con
2 und ASE 23:
5. Den Schrumpfschlauch so überziehen, dass Anschlusselement und
Kabelübergang vollständig umschlossen werden. Dann Schrumpf-
schlauch mit einem Gasbrenner oder mit Heißluft bei ca. 120 °C
aufschrumpfen und anschließend auskühlen lassen.
leitung am letzten Befestigungspunkt das Kennzeichnungsschild für die
Prüfstelle aufgeklebt werden.
selement braucht ca. 6 Stunden, um vollständig auszuhärten. Erst wenn
die Schraubensicherung vollständig ausgehärtet ist, ist ein verstärktes
Lösemoment notwendig, um die Schrauben wieder zu lösen.
isCon®-System installieren
10 Nm
110-130 °C
33 | DE
