Bedienung
²

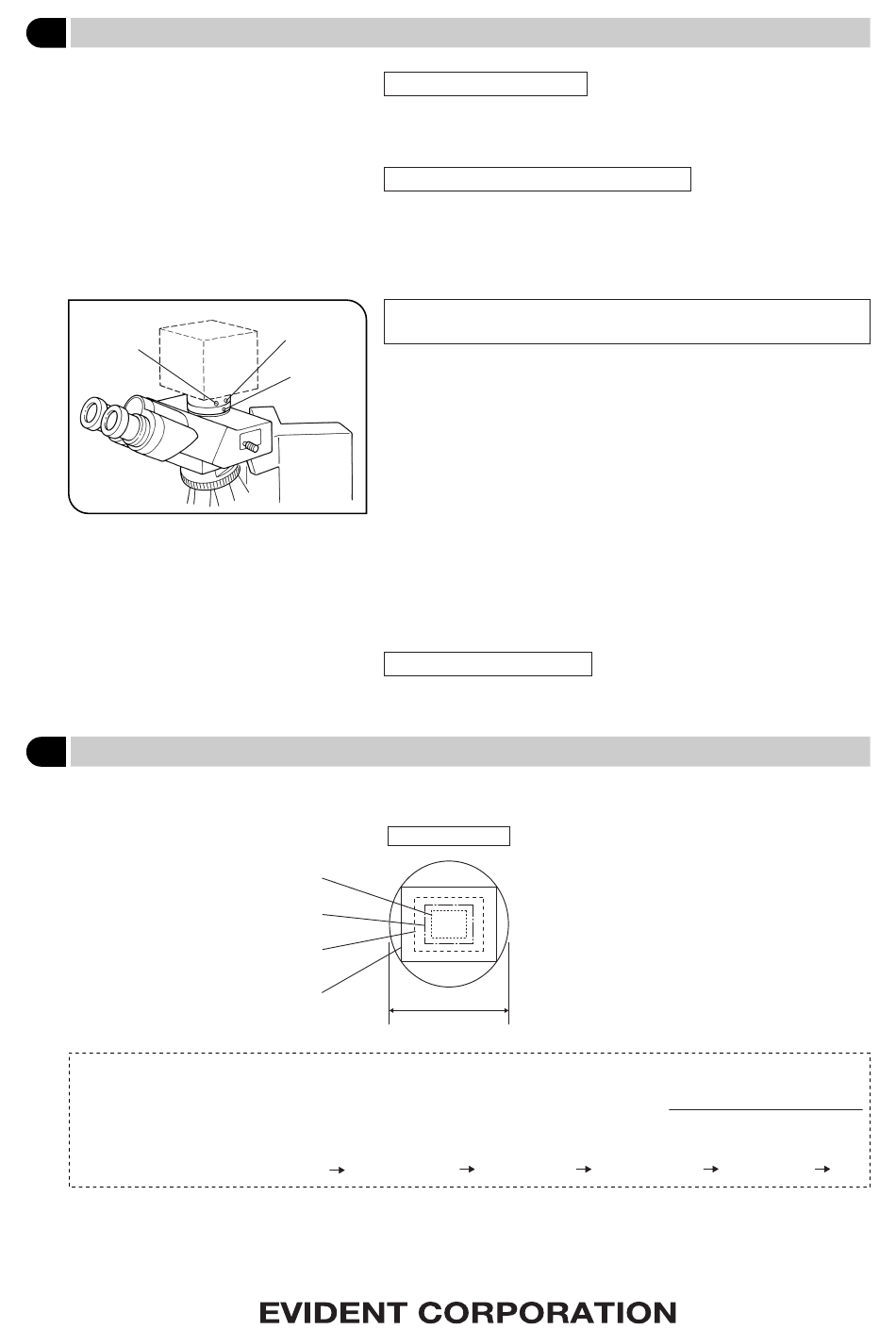

Abb. 3
4
Bildaufnahmebereiche
} Die folgenden Diagramme zeigen die Bildaufnahmebereiche, die durch das Sehfeld des Okulars (Sehfeldzahl 22) und
das durch den C-Mount-Adapter sichtbare Format des CCDs festgelegt werden.
Vergrößerung auf dem Monitor =
* Je nach Hersteller unterschiedlich.
CCD-Referenz: 1 Inch-Videokamera
Einstellen des Mikroskops
1. Die Mikroskopbeleuchtung einschalten und die erforderlichen Einstellungen
vornehmen, um das Mikroskop in den betriebsbereiten Zustand zu versetzen.
2. Den binokularen UIS-Fototubus auf den Strahlengang für die Videokamera einstellen.
Einstellen von Videokamera und Monitor
Die erforderlichen Einstellungen, wie die Farbeinstellung, anhand der
Bedienungsanleitungen der Videokamera und des Monitors vornehmen
# Die Mittelpunkte des Okulars und des Monitors stimmen möglicherweise
nicht vollständig überein. Dies kommt durch den CCD-Einstellmechanismus
der Videokamera zustande und stellt keine Funktionsstörung dar.
Einstellen der Konfokalität zwischen dem mikroskopischen Bild und dem
Monitorbild (Abb. 3)
@
}Für die Konfokalitätseinstellung wird der mit dem Mikroskop gelieferte Sechskant-
³
Schraubendreher benötigt.
# Der Konfokalitätseinstellbereich beträgt ±0,8 mm. Wenn die Einstellung
des Adapters nicht ausreicht, auch die Fokussierfunktion der Videokame-
ra einbeziehen.
Falls sich auch dadurch keine Konfokalität erreichen lässt, eine andere
Videokamera verwenden.
1. Durch die Okulare blicken und das Objekt scharfstellen.
2. Den Strahlengang für die Videokamera wählen und zum Monitorbild wechseln.
3. Die Konfokalitätseinstellschraube (LOCK) @ mit dem Sechskant-Schrauben-
dreher lösen.
4. Das Monitorbild beobachten und gleichzeitig durch langsames Drehen der
Konfokalitätseinstellschraube (FOCUS) ² mit dem Sechskant-Schraubendre-
her scharfstellen.
5. Wenn die Scharfeinstellung erreicht ist, die LOCK-Schraube @ mit dem
Sechskant-Schraubendreher anziehen.
Drehen der Kamera (Abb. 3)
Die Fototubus-Feststellschraube ³ lösen.
Die Videokamera drehen, anschließend die Fototubus-Feststellschraube ³ anziehen.
1/4 Inch-CCD
1/3 Inch-CCD
1/2 Inch-CCD
2/3 Inch-CCD
Objektiv-
vergrößerung
16, 1 6 mm, 2/3 Inch
U-TV0.5XC-3
Sehfeldzahl 22
C-Mount-Adapter-
✕
Vergrößerung
(0,5X)
11 mm, 1/2 Inch
Diagonale des Monitors*
✕
Diagonale des CCD*
8,08 mm, 1/3 Inch
6 mm, 1/4 Inch
4 mm
