Olympus U-TV0.5XC-3 Bedienungsanleitung

Bedienungsanleitung für den
C-Mount-Adapter mit schwacher
Vergrößerung U-TV0.5XC-3
Der U-TV0.5XC-3 ist ein C-Mount-Videoadapter mit schwacher Vergrößerung, der Weitwinkelaufnahmen mit digitalen bild-
gebenden Einrichtungen, beispielsweise einer digitalen Videokamera, ermöglicht. Die Ausstattung mit einer telezentrischen
Optik trägt dazu bei, Beleuchtungsdefizite an den Sehfeldrändern zu verhindern.
Außerdem wurde die Transmission im Infrarotbereich auf 1.000 nm erhöht.
1

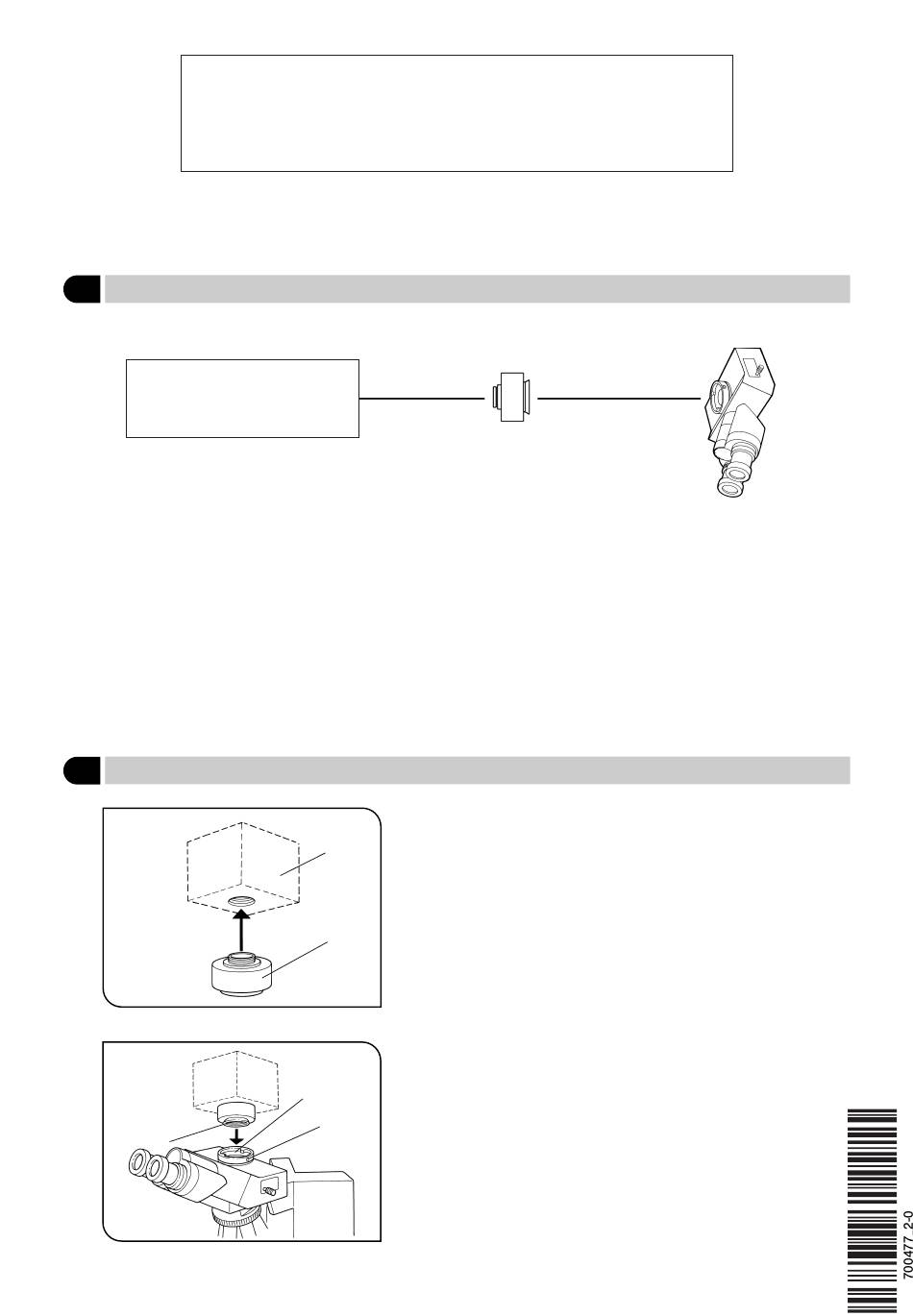

Systemüberblick
Siehe Hinweis 1)
C-Mount mit 2/3 Inch oder weniger
· Videokamera
· Digitalkamera für Mikroskope
DP70 [2/3 Inch]
* Kann mit einem Zwischenadapter verwendet werden, der dieselbe Anschlussstruktur aufweist wie der binoku-
lare UIS-Fototubus und der Fototubus.
(U-TR30-2, U-TR30NIR, U-SWTR-3, U-DPT (Ausgang B), U-MPH usw.)
Hinweis 1) Einschränkungen in Bezug auf die Videokamera
· Eine Videokamera, deren C-Mount versenkt ist, kann nicht verwendet werden.
· Die Videokamera kann die Bedienung des Mikroskops behindern, wenn ihr seitlicher Abstand von der Lichtachse
mehr als 68 mm beträgt.
· Wird eine Videokamera mit einem größeren als dem vorgegebenen CCD verwendet, können die Bildränder dunkel
oder das Bild teilweise abgeschnitten erscheinen.
· Bei hoher Empfindlichkeit der Videokamera oder fehlender automatischer Helligkeitssteuerung kann das Monitorbild
weißlich erscheinen. In diesem Fall die Helligkeit des Mikroskops entsprechend herunterregulieren.
Hinweis 2) Entsorgung des Adapters. Die örtlich geltenden gesetzlichen Bestimmungen und Vorschriften prüfen und
beachten.
2
Montage
Abb. 1
|
Abb. 2
0,5X-C-Mount-Adapter
U-TV0.5XC-3
1. Den C-Mount-Adapter @ fest an die C-Mount-Videokamera ² anschrau-
ben. (Abb. 1)
² 2. Die Fototubus-Feststellschraube ³ mit dem Sechskant-Schraubendreher,
der mit dem Mikroskop geliefert wurde, lösen und die Aufnahme | des
C-Mount-Adapters in die Fototubusaufnahme ƒ des binokularen Foto-
tubus einsetzen. (Abb. 2)
#Für eine einfache Konfokalitätseinstellung den C-Mount-Adapter so
@ ausrichten, dass die LOCK- und FOCUS-Schrauben zur Seite zei-
gen.
3. Die Feststellschraube ³ fest anziehen. (Abb. 2)
ƒ
³
Binokularer UIS-Fototubus*
