SD9 - Quick-Start-Guide
1 . Einführung
Dieses Dokument beschreibt die ersten Schritte zur Bedienung einer DiGiCo SD9 Konsole. Das DiGiCo SD9 ist ein
digitales Mischpultsystem. Es besteht aus einer Bedienoberfläche (Surface) mit der Audio Engine und bis zu drei
DiGiCo Racks. Die Verbindung zwischen Pult und Audio Racks erfolgt mittels MADI-Verkabelung (ein
Industriestandard in der Pro Audio Industrie) mit 2x Ethercon + 1 x BNC .

2. Erste Schritte

2.1 . Verkabelung

2.1 .1 Stromversorgung

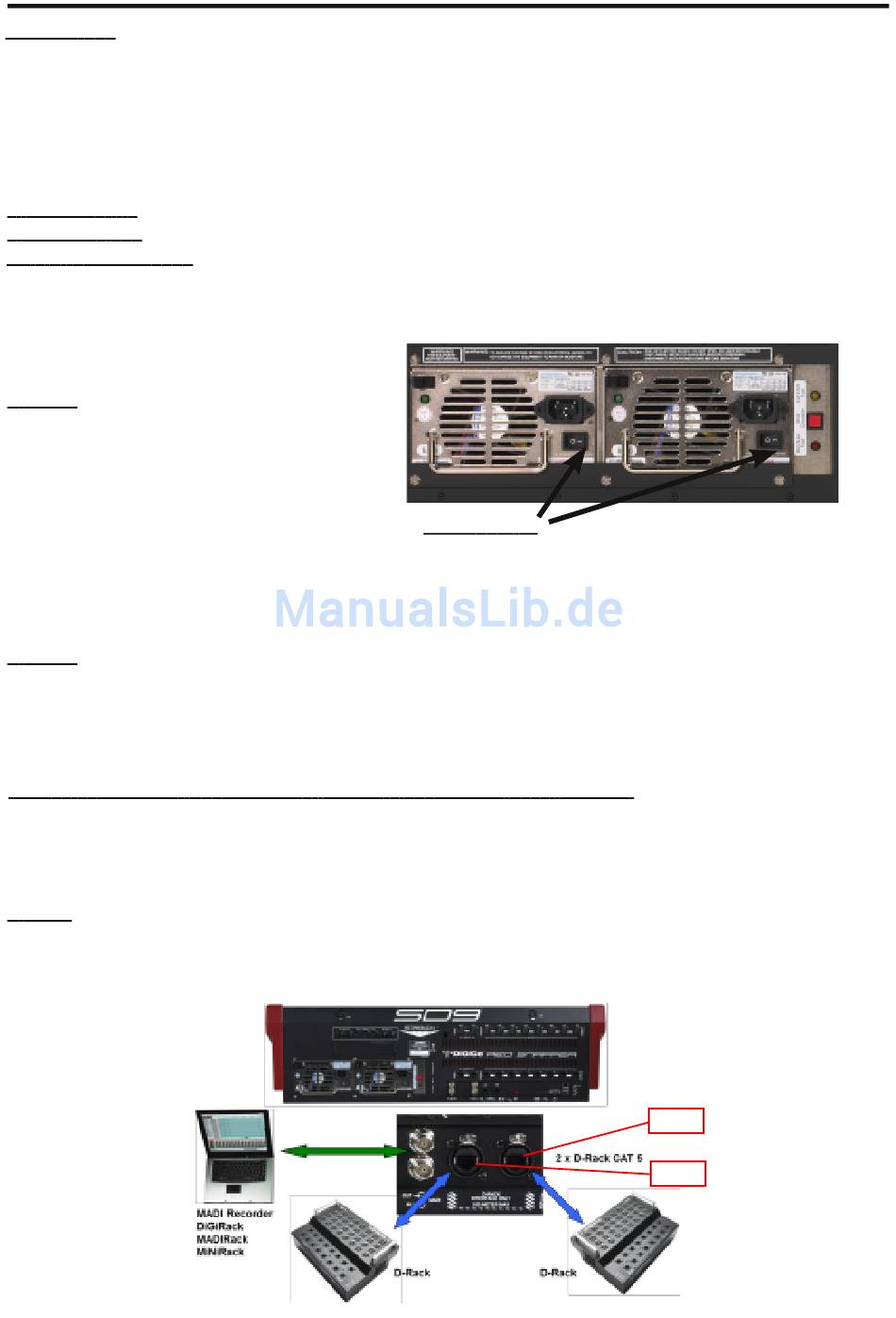

Das SD9 hat eine eingebaute redundant ausgeführte Stromversorgung (SD9 Fullpackage). Die beiden Netzteile
(PSU's) sind in dem Surface integriert. Die Netzteile sind hotplug fähig
Hinweis
Es wird empfohlen eine PSU über eine
Unterbrechungsfreie Stromversorung (USV)
an das Stromnetz anzuschließen. Dies bietet
ein Höchstmaß an Ausfallsicherheit.
Netzschalter
Das Standart Audio-Rack / D-Rack ist im Fullpackage ebenfalls mit doppelt ausgeführten Netzteil augestattet.
Idealerweise wird auch hier eine der beiden PSU mit einer USV gepuffert.
Hinweis
Die Konsole und die Wandlereinheiten (Racks) sollten über die gleiche Stromphase versorgt werden, um
Unterschiede im elektrischen Potential zu vermeiden. Über die elektrische MADI-Verkabelung können sonst
Ausgleichsströme entstehen die eine Beeinträchtigung des Audiosignals in Form von Knacksern verursachen. Die
Stromverkabelung sollte daher im Stern ausgefürt werden.

2.1 .2 Verkabelung der Konsole mit der Wandlereinheit (Audio Rack) mit MADI

Alle Audio Ein- und Ausgänge am Audio-Rack sind auf XLR 3 Pol ausgeführt, sowohl analog als auch digital. Die
Verbindung zwischen der Konsole und dem Audio Rack erfolgt durch das mitgelieferte 75m Multicore. Das D-Rack
wird an der SD9 mit dem Port 1 verbunden.
Hinweis
(Es sind nur Multicorecabel zulässig welche die technischen Spezifikationen laut DiGiCo-TN 227 (TN = Technical
Note) entsprechen.) Die TN 227 kann über den deutschen Vertrieb oder seinen Vertriebspartner bezogen werden.)
Port 1
Port 2
Seite 4
