- Seite 1 Quick-Start-Guide Rev. aa 1 .0...
-
Seite 2: Allgemeine Hinweise
WWW: http://www.digiconsoles.com Allgemeine Nutzungshinweise: Bestimmungsgemäßer Gebrauch: Die SD9 ist für die Bearbeitung und Verarbeitung von Audiosignalen gedacht. Es besteht kein Anspruch auf Schadensersatz für Schäden, die durch nicht bestimmungsgemäßen Gebrauch des Gerätes entstanden sind. Auch Folgeschäden sind von jeglicher Ersatzansprüchen ausgeschlossen. -
Seite 3: Inhaltsverzeichnis
SD9 - Quick-Start-Guide Inhaltsverzeichnis 1 . Einführung 2. Erste Schritte 2.1 . Verkabelung 2.1 .1 Stromversorgung 2.1 .2 Verkabelung der Konsole mit der Wandlereinheit (Audio Rack) mit MADI 2.1 .3 Bedienelemente der Konsole 2.2. Starten / Ausschalten und Einrichten der Konsole 2.2.1 . -
Seite 4: Einführung

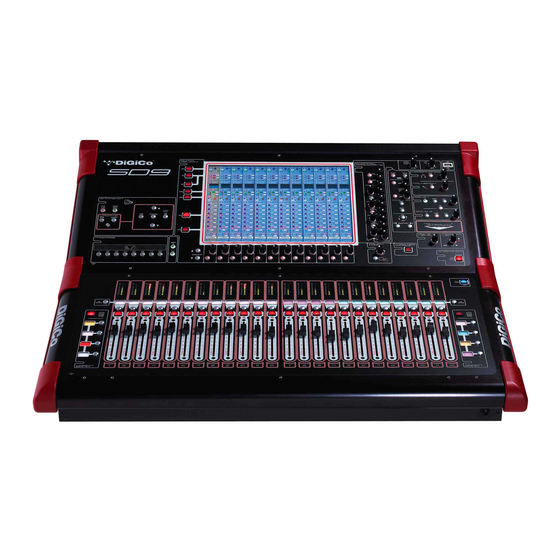

SD9 - Quick-Start-Guide 1 . Einführung Dieses Dokument beschreibt die ersten Schritte zur Bedienung einer DiGiCo SD9 Konsole. Das DiGiCo SD9 ist ein digitales Mischpultsystem. Es besteht aus einer Bedienoberfläche (Surface) mit der Audio Engine und bis zu drei DiGiCo Racks. Die Verbindung zwischen Pult und Audio Racks erfolgt mittels MADI-Verkabelung (ein Industriestandard in der Pro Audio Industrie) mit 2x Ethercon + 1 x BNC . -
Seite 5: Bedienelemente Der Konsole
SD9 - Quick-Start-Guide 2.1 .3 Bedienelemente der Konsole Channel Processing: Hi / Low Pass Filter 4 Band Dynamic Parametric EQ Dynamics Thereshords & On / Off Channel Insert On/Off Quick Select Touchscreen Kopfhörer Lautstärke Solo Buss Kontrolle 2nd Function Taster Option / ALL Taster Master Level &... -
Seite 6: Starten, Einrichten Der Konsole, Routing Und Herunterfahren Der Konsole
SD9 - Quick-Start-Guide Quick Select Über die entsprechende Quick Select Taste wird den Encodern und Taster unterhalb des Touchscreen verscheidene Funktionen zugewiesen: GAIN / PHASE, Low/ High Pass Filter, Comp / Gate Thereshold, Aux Sends On/Off // PRE-POST-PRE-Mute (mit 2nd Funktion) PAN 2.2. -
Seite 7: Interessante Optionen
Hinweis Information wieviele Busse noch frei sein Session Name bitte kurz halten, Beschreibungen können in SD9 insgesammt 1 6 Busse + 1 Master Buss Session Titel hinterlegt werden 2.2.2.2 interessante Optionen Unter der Registerkarte Option im Hauptbildschirm können Einstellungen vorgenommen werden, die den Workflow betreffen. -
Seite 8: Routing
SD9 - Quick-Start-Guide 2.2.3 Routing 2.2.3.1 Input Kanal Routing 1 . oberen Bereich berühren Das Input Routing (zuweisen von physikalischen Eingängen) erfolgt über den Eingangskanal. Dazu ist die entsprechende Faderbank, auf 2. Mono/Stereo der sich die Eingangskanäle befinden über die Assign Screen 3. -
Seite 9: Output Kanal Routing
Auxen und Matrix funktioniert analog. berühren 2.2.4 Effekte Anlegen / Routen Um angelegte Effekte in der SD9 mit Signal zu versorgen, erfolgt das Patching z.B. über die Auxe. Hier zu im Aux- INTERNAL -- EFFECTS Master beim Output-Patching als Port anwählen und den ensprechend vorher angelgten... -
Seite 10: Herunterfahren Der Konsole
Konsole ab, ob ohne ein Speichern das System herunter gefahren werden soll. 3. Audio Device Übersicht Im Menü - Setup - Audio I/O werden die Audio Devices angelegt. Standartmäßig wird bei der SD9 das Rack mit 32 Inputs und 8 Outputs beim Session Default angelegt. Sind im Rack weitere Output-Karten installiert, so müssen diese vom System erst erkannt werden. -
Seite 11: Audio Sync - Arbeitstakt Des Systems Festlegen
SD8 - Quick-Start-Guide Inputs 1 . RACK 1 selektieren 2 x Outputslots 2. auto-conform-all 4. Audio Sync - Arbeitstakt des Systems festlegen Über den Audio-Sync wird für das System der Arbeitstakt festgelegt. Standartmäßig ist hier die Konsole MASTER zu setzen, d.h. die Konsole gibt den Arbeitstakt (Sync) vor. Defaultmäßig steht sie auf der Sample-Rate 48000.
