PIKO BR 216 Bedienungsanleitung

:
PIKO Art.-Nr.
#56301 Lok-Öl (50 ml)
Oel
#56300 Lok-Öler mit Feindosierung
:
PIKO Art.-Nr.
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen harz- und If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
säurefreiem Nähmaschinenöl! sewing machine oil! In order to achieve the best possible running and traction
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlaufen properties, it is advisable to run the locomotive in for 25 minutes forwards
and 25 minutes in reverse without load. Clean rails are essential for good
zu lassen, damit das Modell einen optimalen Rundlauf und eine gute Zugkraft
performance.
erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells nur auf
sauberen Schienen gewährleistet ist.
Der PIKO SmartDecoder XP 5.1 Sound Next18 ist ein leistungsfähiger Multiprotokoll-Sounddecoder der
neuesten Generation. Der Decoder sorgt für ein rauschfreies Sounderlebnis auf höchstem Niveau. Er
kann in DCC- und Motorola ® - Digitalsystemen verwendet werden und fährt ebenfalls im Analogmodus
mit Gleich- oder Wechselspannung. Der Decoder ist RailCom ® und RailComPlus ® fähig. Der innovative
PIKO SmartDecoder XP 5.1 Sound erkennt hierbei selbständig die jeweilige Betriebsart und besitzt
vielfältigste Einstellungsmöglichkeiten bei den Zusatzfunktionen. Der Decoder arbeitet mit einer
autoadaptiven Motorregelung für einen seidenweichen Fahrbetrieb und eignet sich für eine dauernde
Stromaufnahme von bis zu 1A. Die verstärkten Funktionsausgänge sind jeweils bis zu 0,4A belastbar.
Zu seinen vielen Bremsstreckenfunktionen zählen sowohl das ABC-Bremsen, die ABC-Pendelautomatik,
als auch die ABC-Langsamfahrt. Der Soundteil kann festgelegte Funktionsausgänge sowie den
Motorausgang des Decoders ansteuern. So flackert z.B. die Beleuchtung einer Diesellok wenn der
Motor gestartet wird.
Zuordnung der Funktionstasten / Function assignments:
F0 Licht F9 Zugbeleuchtung: Lok schiebt F18 Glocke
F1 Motor F10 Lautstärkeregelung F19 Lokbremse
F2 Horn hoch F11 Ton aus F20 Bahnhofsdurchsage
F3 Führerstandsbeleuchtung FS1 F12 Horn tief F21 Funk
F4 Führerstandsbeleuchtung FS2 F13 Kuppeln F22 Sanden
F5 Maschinenraumlicht F14 Hilfsluftkompressor F23 Zugheizung
F6 Lokführergruß F15 Schaffnerpfiff F24 Lok tanken
F7 Rangiergang F16 Horn hoch lang F25 Kurvenquietschen
F8 Zugbeleuchtung: Lok zieht F17 Horn tief lang F26 Schienenstöße
Konfigurations-CVs / Configurations-CVs
CV Beschreibung Bereich
DCC: 1 - 127
1 Adresse der Lok
Mot: 1 - 80
2 Minimale Geschwindigkeit (ändern, bis die Lok bei Fahrstufe 1 gerade fährt) 0 - 255
3 Anfahrverzögerung 0 - 255
4 Bremsverzögerung 0 - 255
5 Maximale Geschwindigkeit (muss größer als CV 2 sein) 0 - 255
6 Mittlere Geschwindigkeit (muss größer als CV 2 und kleiner als CV 5 sein) 0 - 255
7 Firmwareversion (Der verwendete Prozessor kann upgedatet werden) -
8 Herstellerkennung Decoderreset CV8 = 8 verschieden
Betriebsarten Wert
*1
Bit 0=1 DC (Analogbetrieb Gleichstrom) ein
12 *4 0 - 117
Bit 2=1 Datenformat DCC ein
*16
Bit 4=1 AC (Analogbetrieb Wechselstrom) ein
Bit 5=1 Datenformat Motorola ® ein *32
Lange Lokadresse 1 - 10239
17
17 = Höherwertiges Byte 192 - 231
18
18 = Niederwertiges Byte 0 - 255
Wert
Einstellungen Bremssignal (automatisches Halten)
1
Bit 0 = 1 -> ABC rechte Schiene positiver
2
27 0 - 51
Bit 1 = 1 -> ABC linke Schiene positiver
16
Bit 4 = 1 -> DC mit Fahrtrichtung entgegengesetzt
32
Bit 5 = 1 -> DC mit Fahrtrichtung gleich
Konfiguration nach DCC-Norm
Wert
Bit 0=0 Normale Fahrtrichtung
*0
Bit 0=1 Entgegengesetzte Fahrtrichtung
1
Bit 1=0 14 Fahrstufen
0
Bit 1=1 28 Fahrstufen
*2
Bit 2=0 Nur Digitalbetrieb 0
29 Bit 2=1 Automatische Analog-/Digitalumschaltung *4 0 - 63
0
Bit 3=0 RailCom ® ausgeschaltet
*8
Bit 3=1 RailCom eingeschaltet
®
*0
Bit 4=0 Fahrstufen über CV 2, 5 und 6
16
Bit 4=1 Kennlinie aus CV 67 - 94 benutzen
*0
Bit 5=0 Kurze Adresse (CV 1)
32
Bit 5=1 Lange Adresse (CV 17/18)
Fehlerspeicher für Motor-, Funktionsausgänge und Temperaturüberwachung
30 0 - 7
1 = Fehler Motor, 2 = Temperaturüberschreitung, 4 = Fehler Fkt.-Ausgänge
erkseinstellung
* W
D Hinweis: GB Please note:
Sicherheitshinweise in weiteren Sprachen Safety instructions in other languages,
finden Sie unter: www.piko-shop.de please see: www.piko-shop.de
IT E
Nota: Aviso:
Le istruzioni di sicurezza in altre lingue Las instrucciones de seguridad en otros
sono disponibili su: www.piko-shop.de idiomas se pueden encontrar en:
www.piko-shop.de
RU CN
Hамек:
提示：
Инструкции по безопасности на
如需其他语言的安全须知请访问:
других языках можно найти на: www.piko-shop.de
www.piko-shop.de
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. +49 (3675) 8972 - 55 (dienstags und donnerstags von 16 - 18 Uhr)
Haftreifenwechsel
Change the Traction Tyres
The PIKO SmartDecoder XP 5.1 Sound Next18 is a powerful multiprotocol sound decoder
of the newest generation. The decoder ensures a high-level noiseless sound experience. It can be
used with DCC and Motorola ® digital systems and it is also operable in analogue mode on DC and AC
layouts. The decoder is RailCom ® and RailComPlus ® capable. The innovative PIKO SmartDecoder XP
5.1 Sound independently recognizes the respective operating mode and has a wide range of setting
options for the additional functions. The decoder works with an auto-adaptive motor control for a silky
smooth operation and is suitable for a continuous current consumption of up to 1A. The amplified
function outputs can handle up to 0.4A each. Its many braking section functions include ABC braking,
ABC automatic shuttle, as well as ABC slow speed. The sound part can control fixed function outputs
as well as the motor output of the decoder. For example, the lighting of a diesel locomotive flickers
when the engine is started.
F0 Light F9 Train Lighting: Engine pushing
F1 Engine F10 Volume Regulator
F2 High Tone Horn F11 Mute
F3 Cab Light 1 F12 Low Tone Horn
F4 Cab Light 2 F13 Coupling
F5 Engine Room Lights F14 Auxiliary Air Compressor
F6 Engineer's Greeting F15 Conducter's Whistle
F7 Switching Gear F16 Long High Tone Horn
F8 Train Lighting: Engine pulling F17 Long Low Tone Horn
Wert* CV Description
Locomotive address
3 1
Minimum speed (the speed from 0 until the locomotive is running at speed step 1)
2
1
Acceleration delay
30 3
Braking rate
30 4
Maximum speed (must be greater than CV 2)
5
195
Average speed (must be greater than CV 2 and less than CV 5)
65 6
7 Software version (The processor can be updated)
untersch.
Manufacturer identification decoder reset, CV8 = 8
162 8
Decoder operating mode
Bit 0=1 DC (analog operation; direct current) on
117 12
Bit 2=1 DCC data format on
Bit 4=1 AC (analog 3-rail operation; alternating current)
Bit 5=1 Motorola® data format on
1000 Long locomotive address
17
195 17 = high Byte
18
232 18 = low Byte
Brake signal settings (automatic stop)
Bit 0 = 1 -> ABC (Automatic Brake Control) right rail positive
0 27
Bit 1 = 1 -> ABC left rail positive
Bit 4 = 1 -> DC; opposite direction of travel
Bit 5 = 1 -> DC; same direction of travel
DCC standard configuration
Bit 0=0 Normal direction of travel
Bit 0=1 Opposite direction of travel
Bit 1=0 14 speed steps
Bit 1=1 28 speed steps
Bit 2=0 Digital mode only
14 29
Bit 2=1 Automatic analog/digital recognition
Bit 3=0 RailCom® turned off
Bit 3=1 RailCom® turned on
Bit 4=0 Speed steps over CV 2, 5, and 6
Bit 4=1 Use the characteristic curve from CV 67 - 94
Bit 5=0 Short address (CV1)
Bit 5=1 Long address (CV 17/18)
Error codes for the motor, thermal overload, and function outputs:
0
30
1 = motor error, 2 = thermal overload error, 4 = function output error
Factory setting
*
F NL
Conseil: Attentie:
Des consignes de sécurité dans d'autres Veiligheidsinstructies in andere talen
langues peuvent être trouvées sur: zijn te vinden op: www.piko-shop.de
www.piko-shop.de
PL
Uwaga:
Wskazówki bezpieczeństwa w innych
językach są dostępne pod adresem:
www.piko-shop.de
CZ
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de

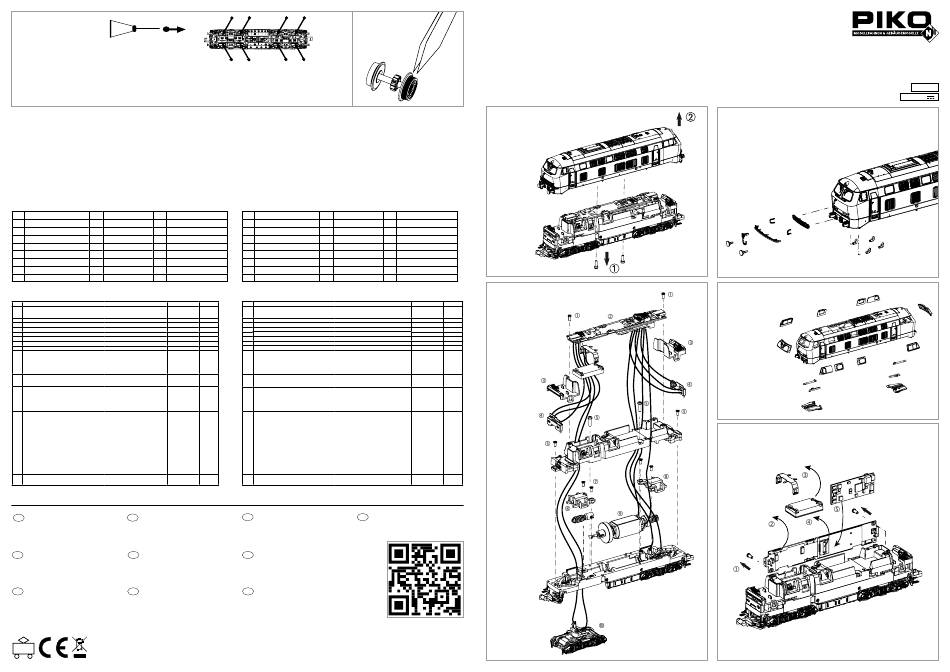

Bedienungsanleitung Diesellokomotive BR 216
Instructions for use: diesel locomotive
Manuel d'utilisation pour locomotive diesel
Gebruiksaanwijzing locomotief
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
Gehäusedemontage:
Body disassembly
Démontage de la caisse
Demontage behuizing
F18 Bell
F19 Engine Break
F20 Station Announcement
F21 Radio
F22 Sanding
F23 Train Heating
F24 Locomotive refueling
F25 Curve Squeal
F26 Clickety-Clack
Leiterplatte + Motor ausbauen:
Remove main board + motor
Area Value* Démonter la carte de circuit imprimé + moteur
DCC: 1 - 127
Printplaat + motor losnemen
3
Mot: 1 - 80
0 - 255
1
0 - 255 30
0 - 255 30
0 - 255 195
0 - 255 65
- differently.
different 162
Value
*1
0 - 117 117
*4
*16
*32
1 - 10239 1000
192 - 231 195
0 - 255 232
Value
1
2
0 - 51 0
16
32
Value
*0
1
0
*2
0
*4 0 - 63 14
0
*8
*0
16
*0
32
0 - 7 0
40523-90-7010_V8
# 40523 Gleichstrom DC
Stirnseitenanbauteile:
Front end attachments
Pièces rapportées pour la face frontale
Onderdelen frontzijden
Gehäuseanbauteile:
Body attachments
Pièces rapportées de caisse
Onderdelen voor de behuizing
40525-44
PSD XP 5.1 Sound Next18
Next18
0-12 V
