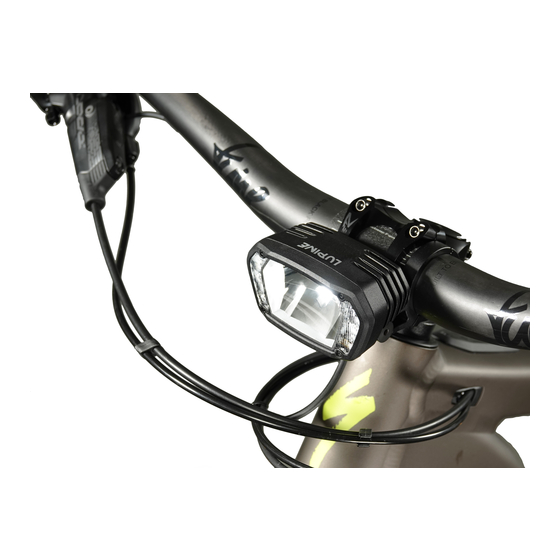

Inhaltszusammenfassung für Lupine SL X
- Seite 1 2023...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Montage Hinweis: Um die Lampe zentriert montieren zu können, kann die Ausrich- Warnung! tung des Halters je nach Vorbaubreite gewählt werden: Niemals absichtlich den Lichtstrahl in die eigenen oder in die Augen anderer Personen richten. Falls ein Lichtstrahl in die Augen trifft, sind die Augen bewusst zu schließen und der Kopf aus dem Lichtstrahl zu bewegen. - Seite 3 Montage Montage 3. Positioniere die Lampe und die obere Halterschelle auf der gewünschten Seite des Vorbaus. Führe dann die zwei Hälften des Halters zusammen. 1. Führe die M4 Bolzenschraube durch das entsprechende Loch der oberen Halterschelle. Beachte dabei die Reihenfolge: 4.
-
Seite 4: Bedienung
Bedienung Kabelgebundener Taster Wie unten im Bild dargestellt, wird der kabelgebundene Taster im Sichtbereich Einschalten: neben dem Griff montiert, maximal 25cm entfernt von der Mitte des Lenkers. Anschließend die Schraube mit Hilfe des beiliegenden 1.5er Sechskantschlüssel Aktivieren des Lichtausgangs über das Display. befestigen. -
Seite 5: Programmierung
Programmierung Individuelle Einstellungen über den Taster der Fernbedienung: Taster gedrückt halten Verfügbare Einstellungen Erklärung bis die Lampe auf- leuchtet (loslassen zur Auswahl) 1x aufleuchtet 22W Modus* Fernlicht: 22W, Abblendlicht: 8W, Tagfahrlichtfunktion 2W 2x aufleuchtet 26W Modus* Fernlicht: 26W, Abblendlicht: 8W, Tagfahrlichtfunktion 2W 3x aufleuchtet 30W Modus* Fernlicht: 30W, Abblendlicht: 8W, Tagfahrlichtfunktion 2W... -
Seite 6: Technische Daten
Leistung / Spannung. Stromverbrauch Abblendlicht 8 Watt Kompatibilität prüfen, Der Antrieb ist mit der siehe www.lupine.de Lampe nicht kom- Stromverbrauch Tagfahrlichtfunktion 2 Watt patibel. Bedienung An der Fernbedienung Die Lampe schaltet Abblendlicht ist nicht aktiv (Umschalten nur bei ... - Seite 7 Lichtanlage mit Strom zu versorgen. Verhalten bei Defekten: Im Falle eines Defekts, selbst dann wenn nur eine LED ausgefallen ist, geht die Leuchte aus und muss ersetzt werden. Ein Tausch bzw. Reparatur ist nur bei Lupine möglich. Mehr Informationen unter www.lupine.de EG Konformitätserklärung: www.lupine.de/ce/...
-
Seite 8: Safety Instructions
Safety instructions Assembly Note: Warning! The CNC holder can be mounted on both sides, depending on the stem Avoid looking directly into the light emitted by the light or shining the light width. into your own eyes or the eyes of another person. If the light accidentally Possibility 1: shines into your eyes, close your eyes and move your head out of the light beam. - Seite 9 Assembly 3. Position the lamp together with the the clamp at the prefered side of the stem. Then bring both halfs of the mount together. 1. Put the M4 bolt screw through the hole of the upper part of the holding clamp.
- Seite 10 Operation Wired remote As shown in the picture down below, the wired remote control needs to be Turn on: mounted in the field of view next to the grip, at a maximum of 25cm from the center of the handlebar. Then attach the screw with the enclosed hex key 1.
- Seite 11 Operation Customizing the settings via the button on the wired remote: Keep the button pressed until it lights Available settings Explanation (let go to select) Lights up 1x 22W mode* High beam: 22W, Low beam: 8W, Daytime running light: 2W 26W mode* High beam: 26W, Low beam: 8W, Daytime running light: 2W Lights up 2x...
-
Seite 12: Technical Data
12V. is too low. High beam 18 Watts (Factory setting) Check compatibility, The drive unit is not www.lupine.de compatible with the Low beam 8 Watts lamp. The light does not Low beam is not activated. Daytime running light 2 Watts ... - Seite 13 In the event of a defect, the lamp or light source must generally be replaced. Even if only one LED has failed. An exchange or repair is only possible at Lupine. More informations at www.lupine.de EC Declaration of Conformity: www.lupine.de/ce/...
- Seite 14 Notizen/Notes Notizen/Notes...
- Seite 15 Lupine lighting systems GmbH Im Zwiesel 9, 92318 Neumarkt, Germany Phone: +49 (0) 91 81 - 50 94 90 Fax: +49 (0) 91 81 - 50 94 915 E-Mail: info@lupine.de www.lupine.de...
