10.3.3 Störung des Innengerät-DC-Ventilatormotors
Innengerät-Anzeige
Verfahren zur
Erkennung von
Störungen
Bedingungen für
Störungsentschei
dung
Vermutliche
Ursachen

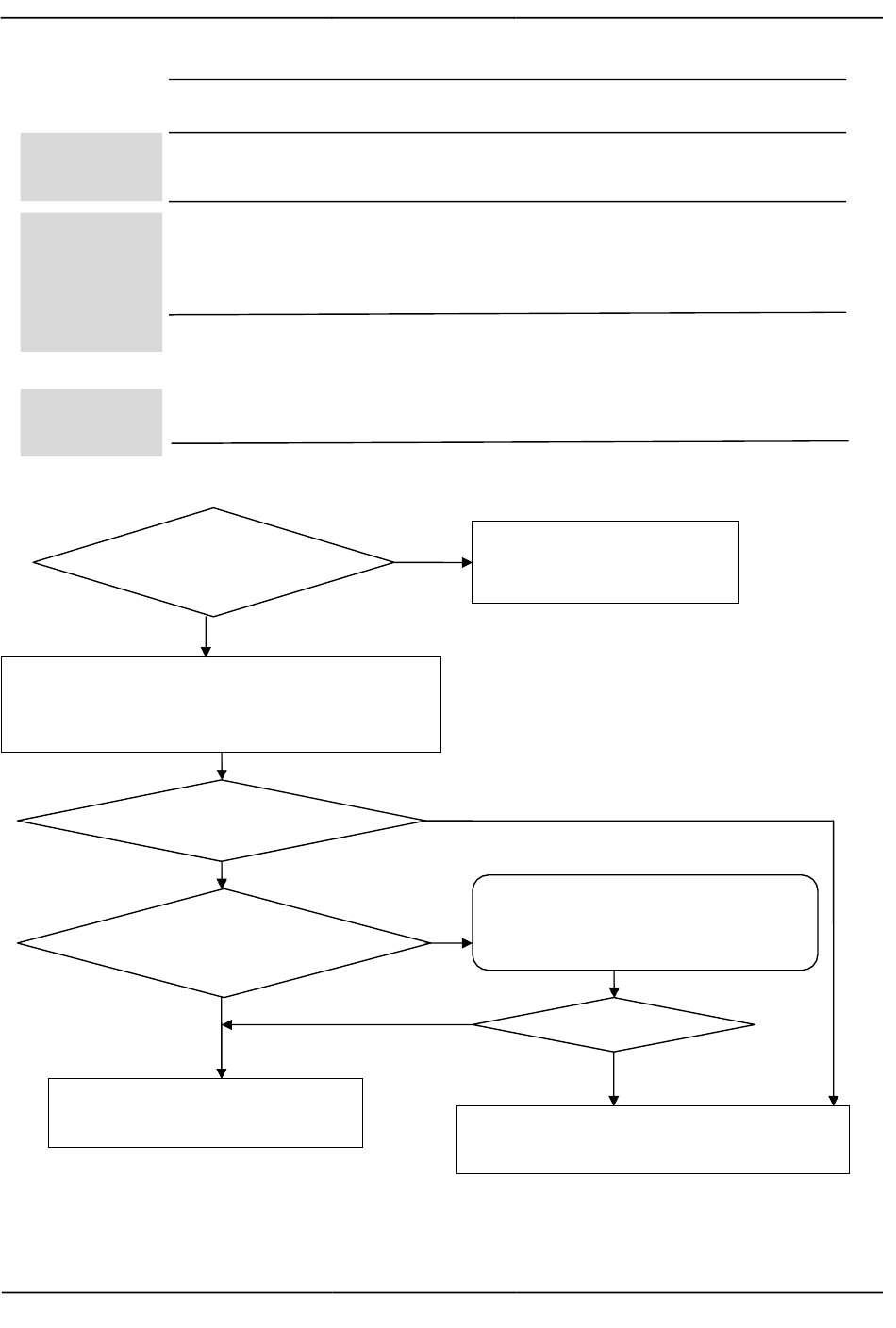

Fehlerbehebung
Prüfen Sie, ob die Klemmenanschlüsse
auf der Innengerät-Leiterplatte in
Ordnung sind.
Schließen Sie das Gerät wieder an und schalten Sie es in den Kühlbetrieb.
Messen Sie die Spannung zwischen Pin 1 und 3 der Klemme CN5 auf der
Innengerät-Leiterplatte.
Die Spannung beträgt etwa
90-220 VAC.
Prüfen Sie, ob der Motor beim
Einschalten des Geräts laufen kann.
NEIN
Der Motor des Innengeräts ist beschädigt und muss
ausgetauscht werden.
E14
Die vom Hall-IC während des Betriebs des Ventilatormotors erfasste Drehzahl wird
verwendet, um einen anormalen Betrieb des Ventilatormotors festzustellen.
Wenn das erkannte Drehzahlrückmeldesignal nicht innerhalb von 2 Minuten
empfangen wird.
■ Betriebsunterbrechung aufgrund eines Kabelbruchs im Ventilatormotor.
■ Überhitzungsschutz des Ventilatormotors
■ Betriebsunterbrechung aufgrund eines Kabelbruchs der Anschlussleitungen des
Ventilatormotors.
■ Erkennungsfehler aufgrund einer defekten Leiterplatte des Innengeräts.
* Vorsicht Schalten Sie unbedingt den Netzschalter aus, bevor Sie den Stecker
anschließen oder abziehen, da sonst Teile beschädigt werden können.
Ja
Ja
Ziehen Sie die Stecker an der
Nein
Hauptleiterplatte des Innengeräts
heraus und stecken Sie sie wieder ein.
NEIN
Messen Sie, ob ein Spannungsimpuls (0-5 VDC)
Ja
zwischen dem mittleren Kabel und dem schwarzen
Kabel der Klemme CN2 auf der Innengerät-Leiterplatte
anliegt.
Ist das in Ordnung?
NEIN
Die Leiterplatte des Innengeräts ist beschädigt und muss
ausgetauscht werden.
31 Klimagerät für die häusliche Anwendung
Ja
