Ersatzteilzeichnungen - Spare part drawings
A
GB250B
29
28
24
25
26
23
26
27
Pos.
Bezeichnung
Pos. 1
Anschlusskabel GB250B
Bürste 0,35mm Drahtstärke
Pos. 2
GB250B
Pos. 3
Gehäuse GB250B
Pos. 4
Welle GB250B
Pos. 5
Halter GB250B
Pos. 6
Absaugstutzen GB250B
Pos. 7
Abdeckung GB250B
Pos. 8
Zugentlastung GB250B
Pos. 9
Klemmmutter GB250B
Pos. 10
Halter GB250B
Pos. 11
Führung GB250B
Pos. 12
Scheibe GB250B
Innensechskantschraube
Pos. 13
GB250B
Pos. 14
Funkenschutz GB250B
DE | EN
GB250B
34
30
19
14
11
43
42
10
4
5
40
13

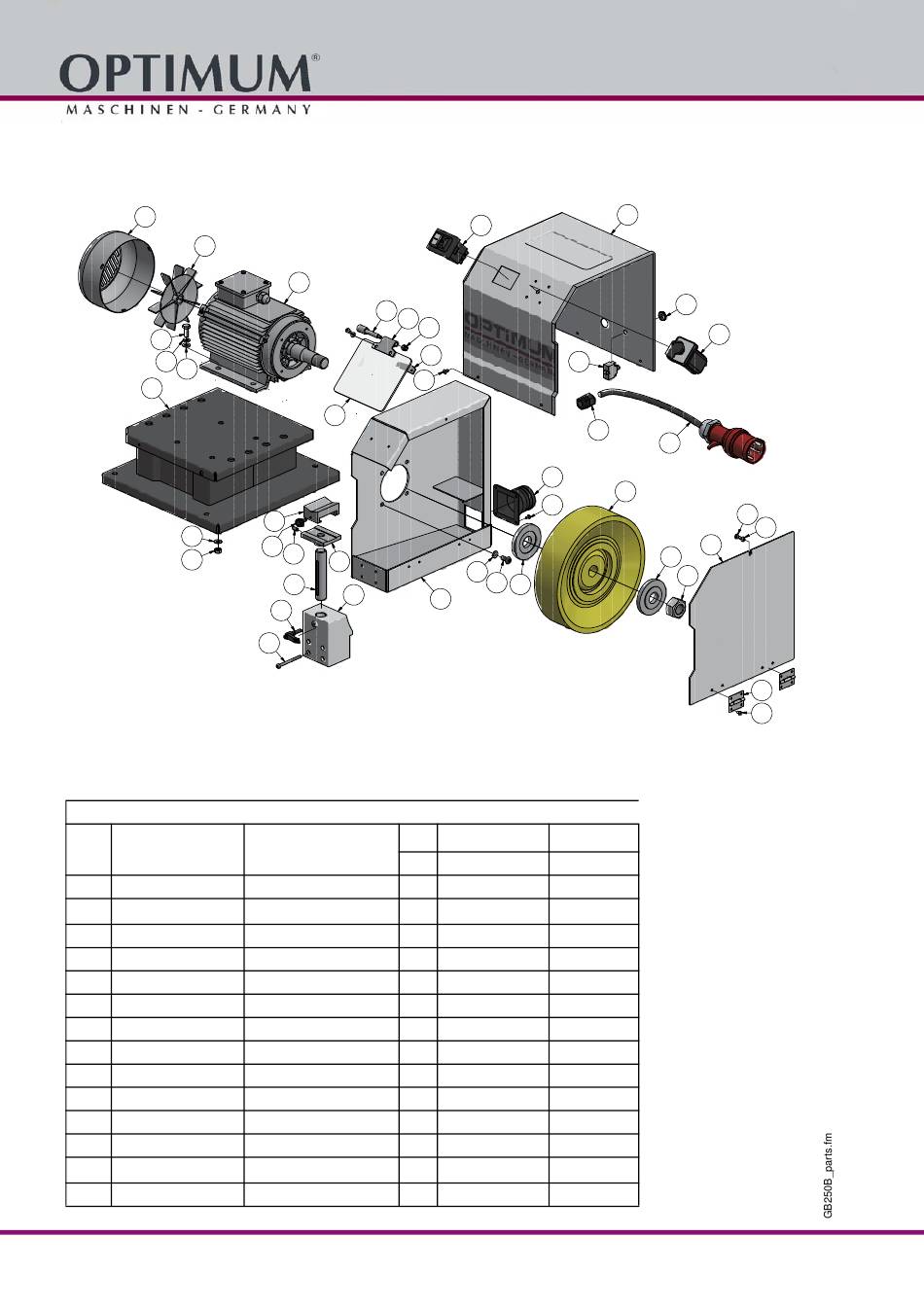

Abb.7-1: Ersatzteilzeichnung - Spare parts drawing
Teileliste - Parts list - GB250B
Description
Plug cable GB250B
Brush, wire thickness 0.35mm
GB250B
Housing GB250B
Shaft GB250B
Holder GB250B
Connecting piece GB250B
Cover GB250B
Strain GB250B
Clamping nut GB250B
Holder GB250B
Guide GB250B
Washer GB250B
Socket head screw GB250B
Sparks safety GB250B
