ORIGINALANLEITUNG

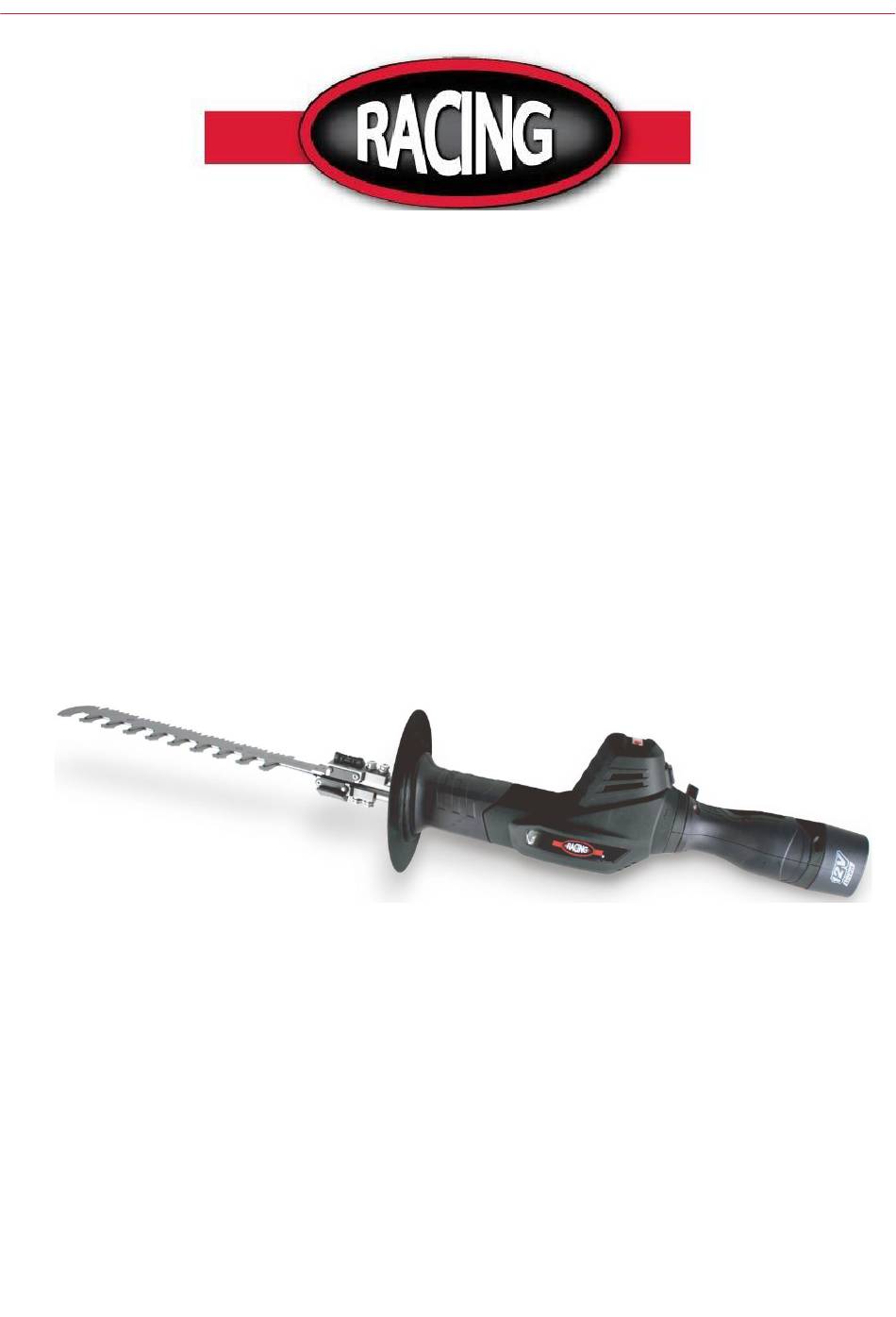

Akkubetriebenes Multitool 12 V - 3 in 1
- Heckenschere
- Ablängsäge
- Säbelsäge
RAC12VCOMBI
RAC12VCOMBI-UK
BENUTZERHANDBUCH
VORSICHT Lesen Sie die Anweisungen, bevor Sie das
Gerät benutzen.
BUILDER SAS
32, rue Aristide Bergès - ZI 31270 Cugnaux - Frankreich
Hergestellt in der VR China 2021
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Racing RAC12VCOMBI
Inhaltszusammenfassung für Racing RAC12VCOMBI
- Seite 1 ORIGINALANLEITUNG Akkubetriebenes Multitool 12 V - 3 in 1 - Heckenschere - Ablängsäge - Säbelsäge RAC12VCOMBI RAC12VCOMBI-UK BENUTZERHANDBUCH VORSICHT Lesen Sie die Anweisungen, bevor Sie das Gerät benutzen. BUILDER SAS 32, rue Aristide Bergès - ZI 31270 Cugnaux - Frankreich...
-
Seite 2: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
1. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beiliegen. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff "Elektrowerkzeug"... - Seite 3 b) Persönliche Schutzausrüstung verwenden. Tragen Sie immer einen Augenschutz. Schutzausrüstungen wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, die unter geeigneten Bedingungen verwendet werden, verringern Verletzungen. c) Verhindern Sie ein unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter ausgeschaltet ist, bevor Sie das Werkzeug an die Stromquelle und/oder den Akku anschließen, es in die Hand nehmen oder tragen.
- Seite 4 d) Ziehen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schlüssel ab. Ein Schlüssel, der an einem rotierenden Teil des Elektrowerkzeugs verbleibt, kann zu Verletzungen führen. e) Greifen Sie nicht zu weit vor. Halten Sie stets einen sicheren Stand und das Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.
- Seite 5 Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akkutyp eine Brandgefahr darstellen. b) Verwenden Sie Elektrowerkzeuge nur mit den speziell dafür vorgesehenen Akkupacks. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen. c) Wenn der Akku nicht benutzt wird, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung von einem Anschluss zum anderen herstellen können.
-
Seite 6: Sicherheitshinweise Für Heckenscheren
d) Unter ungünstigen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie den Kontakt. Bei versehentlichem Kontakt mit Wasser spülen. Wenn die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich ärztliche Hilfe auf. Flüssigkeit, die aus der Batterie austritt, kann Reizungen oder Verbrennungen verursachen. - Seite 7 Halten Sie das Elektrowerkzeug an den isolierten Griffflächen fest, wenn Sie einen Arbeitsgang durchführen, bei dem das Schneidwerkzeug verborgene Leitungen berühren kann. Wenn das Schneidezubehör eine stromführende Leitung berührt, können freiliegende Metallteile des Elektrowerkzeugs unter Spannung stehen und der Bediener kann einen elektrischen Schlag erleiden.
-
Seite 8: Sicherheitshinweise Für Ladegerät Und Batterien
Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Plattform zu befestigen und zu stützen. Wenn Sie das Werkstück mit der Hand oder gegen den Körper halten, ist es instabil und kann zu einem Kontrollverlust führen. 4. - Seite 9 Ladegeräte Garantie-Service ist voll. Tipps zur Erhaltung der maximalen Lebensdauer des Akkus 6) Laden Sie rechtzeitig auf, bevor der Akku vollständig entladen ist, und stoppen Sie den Betrieb des Werkzeugs, wenn die Leistung des Werkzeugs zu niedrig ist. Und laden Sie den Akku auf.
-
Seite 10: Verwendungszweck
7) Laden Sie den Akku nicht auf, wenn er bereits aufgeladen wurde. Eine Überladung verkürzt die Lebensdauer des Akkus. 8) Bitte laden Sie den Akku bei einer Raumtemperatur von 4°C bis 40°C auf. Bitte laden Sie den Akku wieder auf, nachdem er abgekühlt ist. 9) Dieses Ladegerät kann von Kindern ab 8 Jahren und darüber sowie... - Seite 11 jeglicher Art haftet der Benutzer/Betreiber und nicht der Hersteller...
- Seite 12 6. SYMBOLE Auf den Etiketten Ihrer Werkzeuge und des Handbuchs können Symbole abgebildet sein. Diese stehen für wichtige Informationen über das Produkt oder Anweisungen zu seiner Verwendung. WARNUNG! Lesen Sie die Anleitung vor dem Gebrauch Nicht dem Regen aussetzen GEFAHR - Hände von der Klinge fernhalten" Tragen Sie einen Augenschutz Handschuhe tragen Garantierter Geräuschpegel 93dB(A)
- Seite 13 7. MONTAGEANLEITUNG a) Komponenten der Maschine 1. Sägeblatt 2. Klingen-Schnellverriegelungstaste 3. Wachtafel 4. Schalter für die Leistungsanzeige 5. Drehknopf für den Griff 6. Batterie 7. Auslöseschalter 8. Sperrknopf des Auslöseschalters E. Vorderer Griff F. Hinterer Griff...
- Seite 14 b) Einsetzen des Sägeblatts Hinweis: Die Batterie muss vor dem Einsetzen der Klinge aus dem Gerät entfernt werden. Tragen Sie bei der Montage Schutzhandschuhe. Drehen Sie die beiden Schnellverriegelungsknöpfe des Messers um 180° und halten Sie sie gedrückt. Setzen Sie die Klinge in das Werkzeug ein. Lösen Sie die Schnellverriegelungstaste der Klinge. Prüfen Sie, ob die Klinge gut in das Werkzeug eingesetzt ist.
- Seite 15 e) Überprüfung der Leistung des Akkupacks Drücken Sie den Schalter für die Leistungsanzeige. Die Anzeigelampe zeigt die verbleibende Leistung des Akkupacks an. Wenn die drei Lichter (grün, gelb, rot) aufleuchten, liegt die Leistung über 80 %. Wenn das gelbe und das rote Licht eingeschaltet sind, beträgt die Leistung etwa 50 %; es wird empfohlen, den Akku zu laden.
- Seite 16 8. BETRIEBSANLEITUNG WARNUNG: Um Verletzungen zu vermeiden: Legen Sie Ihre Finger oder Hand nicht zwischen die Kerben der Klinge oder in eine Position, in der sie eingeklemmt oder geschnitten werden könnten. Tragen Sie Schutzhandschuhe. a) Verwenden Sie Halten Sie das Werkzeug mit zwei Händen, einer am vorderen Griff und einer am hinteren Griff. Halten Sie die Sperrtaste des Auslöseschalters nach links oder rechts gedrückt.
-
Seite 17: Technische Daten
9. Technische Daten Modellnummer RAC12VCOMBI/ RAC12VCOMBI-UK Nennspannung 12V Gleichstrom Geschwindigkeit der Klinge 2500/min Φ100mm(Holz) Schnittleistung (Funktion Säbelsäge) Schnittlänge (Heckenscherenfunktion) 170mm Φ8mm Maximaler Schnittdurchmesser (Heckenscherenfunktion) Akku-Typ Lithium-Ionen-Akku (DL12-3) Kapazität des Akkupacks 2.0Ah Ladegerät Eingang:100-240V~50/60Hz 0.8A Ausgang: 13,5V d.c. 1,5A Modell des Ladegeräts... - Seite 18 Informationen: Der angegebene Schwingungsgesamtwert wurde nach einer genormten Prüfmethode gemessen und kann zum Vergleich eines Werkzeugs mit einem anderen verwendet werden; Der angegebene Gesamtvibrationswert kann auch für eine vorläufige Bewertung der Exposition verwendet werden. Warnung: Die Schwingungsemission bei der tatsächlichen Verwendung des Elektrowerkzeugs kann je nach Art der Verwendung des Werkzeugs von dem angegebenen Gesamtwert abweichen;...
-
Seite 19: Wartung Und Lagerung
10. WARTUNG UND LAGERUNG Pflegen Sie Ihr Werkzeug regelmäßig. Dadurch bleibt Ihr Werkzeug in gutem Zustand und seine Lebensdauer wird verlängert. Verwenden Sie zum Reinigen des Werkzeugs keine Scheuermittel oder ätzenden Stoffe. Diese Produkte beschädigen Ihr Werkzeug. Nehmen Sie keine Reparaturen selbst vor. Reparaturen und Inspektionen sollten von einer kompetenten Person oder einem autorisierten Service-Center durchgeführt werden (wenden Sie sich bitte an Ihren Händler). -
Seite 20: Konformitätserklärung
Sicherheits- und Gesundheitsanforderungen der EU-Richtlinie entsprechen. Die Erklärung wird unwirksam, wenn das Gerät ohne unsere Zustimmung verändert wird. Typ des Geräts: Akkubetriebenes Multitool 12 V - 3 in 1 • RAC12VCOMBI • Seriennummer: 20210738578-20210739077 EU-Richtlinien: • EU-Maschinenrichtlinie 2006/42/EG • EU-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EC •... - Seite 21 13. GARANTIE GARANTIE Der Hersteller garantiert das Produkt gegen Material- und Verarbeitungsfehler für einen Zeitraum von 2 Jahren ab dem Datum des ursprünglichen Kaufs. Die Garantie gilt nur, wenn das Produkt für den Hausgebrauch bestimmt ist. Die Garantie deckt keine Defekte ab, die auf normale Abnutzung und Verschleiß...
- Seite 22 Transformatorstecker).
- Seite 23 14. PRODUKTAUSFALL WAS IST ZU TUN, WENN MEINE MASCHINE AUSFÄLLT? Wenn Sie Ihr Produkt in einem Geschäft gekauft haben: a) Entleeren Sie den Kraftstofftank, falls Ihr Gerät über einen solchen verfügt. b) Vergewissern Sie sich, dass Ihr Gerät vollständig, mit allem mitgelieferten Zubehör und sauber ist! Ist dies nicht der Fall, wird die Reparaturwerkstatt das Gerät ablehnen.
-
Seite 24: Garantieausschlüsse
15. GARANTIEAUSSCHLÜSSE DIE GARANTIE DECKT NICHT AB: • Inbetriebnahme und Einrichtung des Produkts. • Schäden, die durch normale Abnutzung des Produkts entstehen. • Schäden, die durch unsachgemäßen Gebrauch des Produkts entstehen. • Schäden, die durch eine nicht der Gebrauchsanweisung entsprechende Montage oder Inbetriebnahme entstanden sind. - Seite 25 Batterien müssen aufgeladen werden, bevor sie gelagert werden.
