Verwendungsmethode

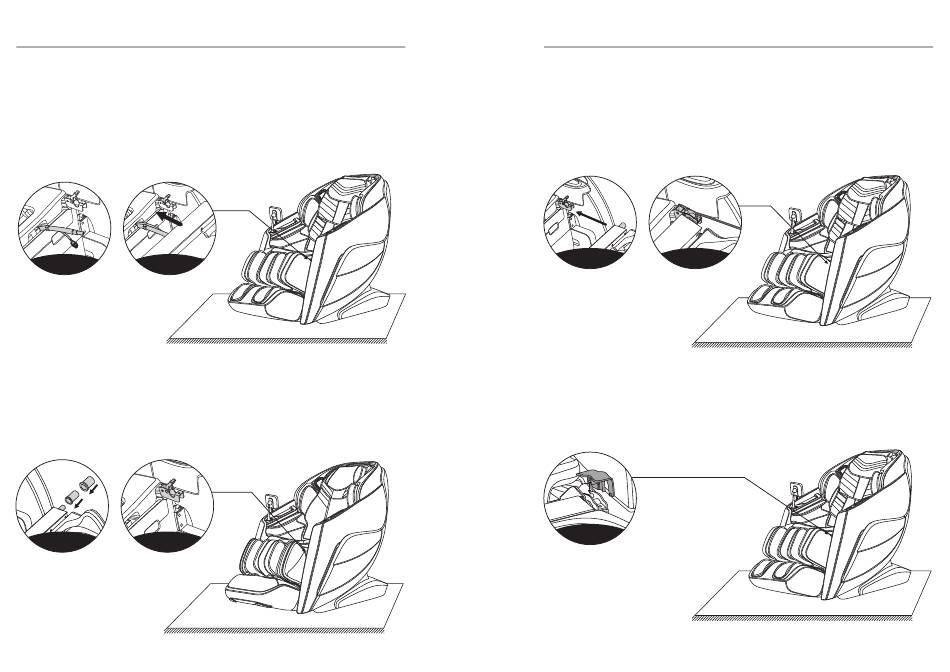

VII. Montageanleitung Beinstütze
• Nachdem Sie die Kabel und den Luftschlauch zwischen der Fußstütze und
dem Sitz angeschlossen haben, führen Sie das Verbindungsteil in den Sitz ein
(Abbildung 1). Platzieren Sie die Rundrohre auf der linken und rechten Seite
der Fußstütze auf der Fußstütze (Abbildung 2).
1
2
• Drehen Sie dann die Fußstützenbefestigungsabdeckung, um die runden Rohre
auf beiden Seiten der Fußstütze abzudecken (Abbildung 3). Befestigen Sie die
Fußstütze mit 2 M4-Schrauben (eine auf jeder Seite) am Sessel. Stellen Sie
sicher, dass es keine Anomalien durch Auf- und Abdrehen gibt und dass die
Kabel, Drähte oder Schläuche nicht eingeklemmt oder geknickt sind. Wenn alles
in Ordnung ist, wird die Fußstütze montiert. (Figur 4).
3
4
32
Verwendungsmethode
• Als nächstes haken Sie die Fußstütze (linke und rechte Rotationswelle) in die
Rotationswellenabdeckung ein, die gleichzeitig solche Rahmen trägt (Abbildung 5).
• Setzen Sie die Drehwellenabdeckung auf. Drücken Sie auf die drehbare
Außenhülse der Fußstütze. Ziehen Sie dann die Rotationswellenabdeckung, die die
Fußstütze trägt, mit zwei M5×14-Sechskantschrauben aus umweltfreundlichem
schwarzem
Zink
und
einer
umweltfreundlichen
schwarzem Zink mit dem mitgelieferten 4-#-Sechskantschlüssel fest (Abbildung 6).
5
6
• Haken Sie nach dem Anziehen der Schrauben die Nut am hinteren Ende der
Fußrastenabdeckung in den Scharnierstift ein. Drücken Sie dann das vordere Ende
der Beinabdeckung nach unten, um es vollständig parallel zur Spindelabdeckung zu
bringen. Haken Sie die konvexe Spitze an der Seite der Fußabdeckung in das Loch
an der Seite des Fußstützenhakens ein. Schließlich wird die Fußstütze
installiert (Abbildung 7).
7
6×12×1,5-Flachplatte
33
