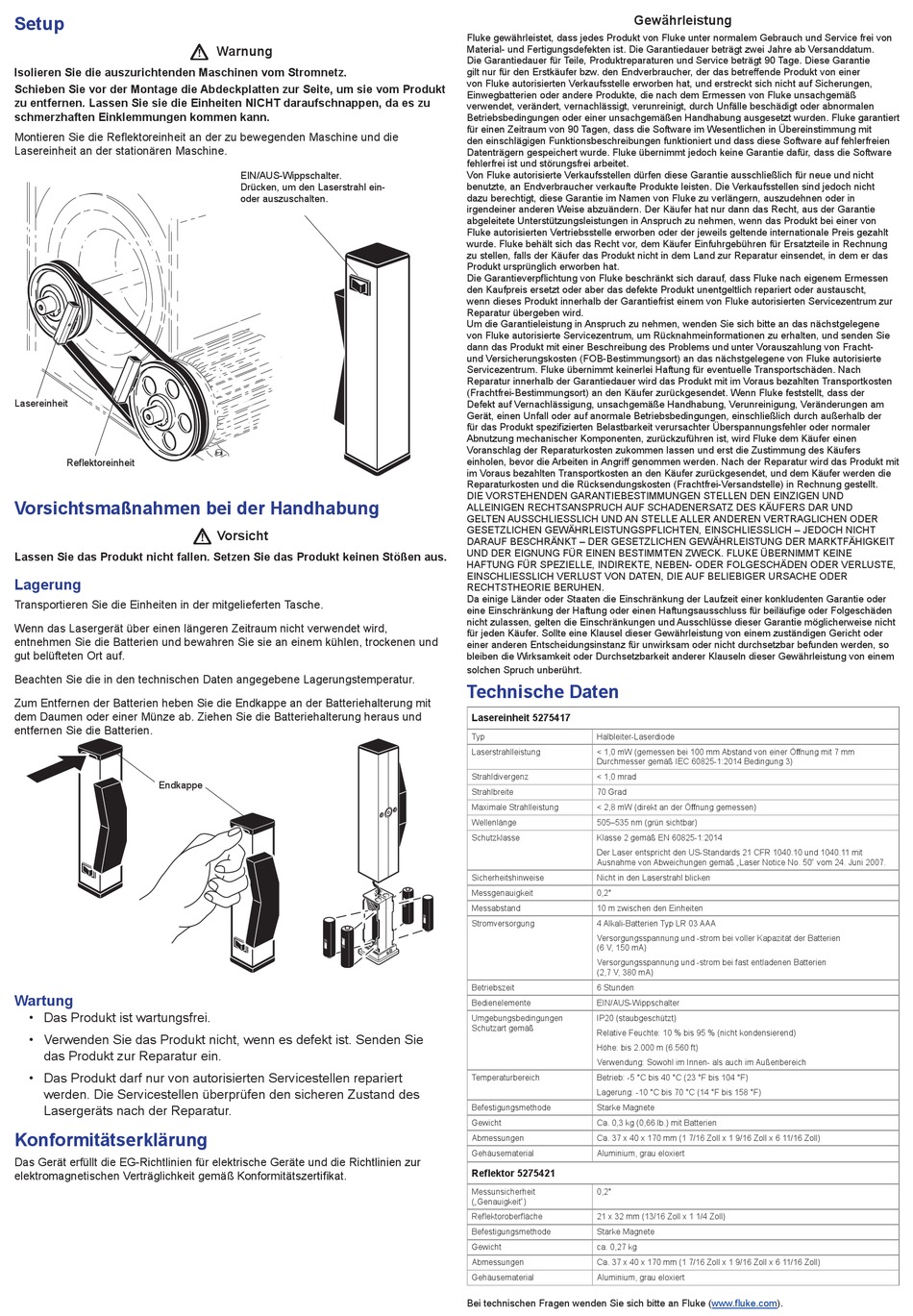

Setup
Isolieren Sie die auszurichtenden Maschinen vom Stromnetz.
Schieben Sie vor der Montage die Abdeckplatten zur Seite, um sie vom Produkt
zu entfernen. Lassen Sie sie die Einheiten NICHT daraufschnappen, da es zu
schmerzhaften Einklemmungen kommen kann.
Montieren Sie die Reflektoreinheit an der zu bewegenden Maschine und die
Lasereinheit an der stationären Maschine.
Lasereinheit
Reflektoreinheit
Vorsichtsmaßnahmen bei der Handhabung
Lassen Sie das Produkt nicht fallen. Setzen Sie das Produkt keinen Stößen aus.
Lagerung
Transportieren Sie die Einheiten in der mitgelieferten Tasche.
Wenn das Lasergerät über einen längeren Zeitraum nicht verwendet wird,
entnehmen Sie die Batterien und bewahren Sie sie an einem kühlen, trockenen und
gut belüfteten Ort auf.
Beachten Sie die in den technischen Daten angegebene Lagerungstemperatur.
Zum Entfernen der Batterien heben Sie die Endkappe an der Batteriehalterung mit
dem Daumen oder einer Münze ab. Ziehen Sie die Batteriehalterung heraus und
entfernen Sie die Batterien.
Endkappe
Wartung
• Das Produkt ist wartungsfrei.
• Verwenden Sie das Produkt nicht, wenn es defekt ist. Senden Sie
das Produkt zur Reparatur ein.
• Das Produkt darf nur von autorisierten Servicestellen repariert
werden. Die Servicestellen überprüfen den sicheren Zustand des
Lasergeräts nach der Reparatur.
Konformitätserklärung
Das Gerät erfüllt die EG-Richtlinien für elektrische Geräte und die Richtlinien zur
elektromagnetischen Verträglichkeit gemäß Konformitätszertifikat.
Warnung
EIN/AUS-Wippschalter.
Drücken, um den Laserstrahl ein-
oder auszuschalten.
Vorsicht
Gewährleistung
Fluke gewährleistet, dass jedes Produkt von Fluke unter normalem Gebrauch und Service frei von
Material- und Fertigungsdefekten ist. Die Garantiedauer beträgt zwei Jahre ab Versanddatum.
Die Garantiedauer für Teile, Produktreparaturen und Service beträgt 90 Tage. Diese Garantie
gilt nur für den Erstkäufer bzw. den Endverbraucher, der das betreffende Produkt von einer
von Fluke autorisierten Verkaufsstelle erworben hat, und erstreckt sich nicht auf Sicherungen,
Einwegbatterien oder andere Produkte, die nach dem Ermessen von Fluke unsachgemäß
verwendet, verändert, vernachlässigt, verunreinigt, durch Unfälle beschädigt oder abnormalen
Betriebsbedingungen oder einer unsachgemäßen Handhabung ausgesetzt wurden. Fluke garantiert
für einen Zeitraum von 90 Tagen, dass die Software im Wesentlichen in Übereinstimmung mit
den einschlägigen Funktionsbeschreibungen funktioniert und dass diese Software auf fehlerfreien
Datenträgern gespeichert wurde. Fluke übernimmt jedoch keine Garantie dafür, dass die Software
fehlerfrei ist und störungsfrei arbeitet.
Von Fluke autorisierte Verkaufsstellen dürfen diese Garantie ausschließlich für neue und nicht
benutzte, an Endverbraucher verkaufte Produkte leisten. Die Verkaufsstellen sind jedoch nicht
dazu berechtigt, diese Garantie im Namen von Fluke zu verlängern, auszudehnen oder in
irgendeiner anderen Weise abzuändern. Der Käufer hat nur dann das Recht, aus der Garantie
abgeleitete Unterstützungsleistungen in Anspruch zu nehmen, wenn das Produkt bei einer von
Fluke autorisierten Vertriebsstelle erworben oder der jeweils geltende internationale Preis gezahlt
wurde. Fluke behält sich das Recht vor, dem Käufer Einfuhrgebühren für Ersatzteile in Rechnung
zu stellen, falls der Käufer das Produkt nicht in dem Land zur Reparatur einsendet, in dem er das
Produkt ursprünglich erworben hat.
Die Garantieverpflichtung von Fluke beschränkt sich darauf, dass Fluke nach eigenem Ermessen
den Kaufpreis ersetzt oder aber das defekte Produkt unentgeltlich repariert oder austauscht,
wenn dieses Produkt innerhalb der Garantiefrist einem von Fluke autorisierten Servicezentrum zur
Reparatur übergeben wird.
Um die Garantieleistung in Anspruch zu nehmen, wenden Sie sich bitte an das nächstgelegene
von Fluke autorisierte Servicezentrum, um Rücknahmeinformationen zu erhalten, und senden Sie
dann das Produkt mit einer Beschreibung des Problems und unter Vorauszahlung von Fracht-
und Versicherungskosten (FOB-Bestimmungsort) an das nächstgelegene von Fluke autorisierte
Servicezentrum. Fluke übernimmt keinerlei Haftung für eventuelle Transportschäden. Nach
Reparatur innerhalb der Garantiedauer wird das Produkt mit im Voraus bezahlten Transportkosten
(Frachtfrei-Bestimmungsort) an den Käufer zurückgesendet. Wenn Fluke feststellt, dass der
Defekt auf Vernachlässigung, unsachgemäße Handhabung, Verunreinigung, Veränderungen am
Gerät, einen Unfall oder auf anormale Betriebsbedingungen, einschließlich durch außerhalb der
für das Produkt spezifizierten Belastbarkeit verursachter Überspannungsfehler oder normaler
Abnutzung mechanischer Komponenten, zurückzuführen ist, wird Fluke dem Käufer einen
Voranschlag der Reparaturkosten zukommen lassen und erst die Zustimmung des Käufers
einholen, bevor die Arbeiten in Angriff genommen werden. Nach der Reparatur wird das Produkt mit
im Voraus bezahlten Transportkosten an den Käufer zurückgesendet, und dem Käufer werden die
Reparaturkosten und die Rücksendungskosten (Frachtfrei-Versandstelle) in Rechnung gestellt.
DIE VORSTEHENDEN GARANTIEBESTIMMUNGEN STELLEN DEN EINZIGEN UND
ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DES KÄUFERS DAR UND
GELTEN AUSSCHLIESSLICH UND AN STELLE ALLER ANDEREN VERTRAGLICHEN ODER
GESETZLICHEN GEWÄHRLEISTUNGSPFLICHTEN, EINSCHLIESSLICH – JEDOCH NICHT
DARAUF BESCHRÄNKT – DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT
UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. FLUKE ÜBERNIMMT KEINE
HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER VERLUSTE,
EINSCHLIESSLICH VERLUST VON DATEN, DIE AUF BELIEBIGER URSACHE ODER
RECHTSTHEORIE BERUHEN.
Da einige Länder oder Staaten die Einschränkung der Laufzeit einer konkludenten Garantie oder
eine Einschränkung der Haftung oder einen Haftungsausschluss für beiläufige oder Folgeschäden
nicht zulassen, gelten die Einschränkungen und Ausschlüsse dieser Garantie möglicherweise nicht
für jeden Käufer. Sollte eine Klausel dieser Gewährleistung von einem zuständigen Gericht oder
einer anderen Entscheidungsinstanz für unwirksam oder nicht durchsetzbar befunden werden, so
bleiben die Wirksamkeit oder Durchsetzbarkeit anderer Klauseln dieser Gewährleistung von einem
solchen Spruch unberührt.
Technische Daten
Lasereinheit 5275417
Typ
Halbleiter-Laserdiode
Laserstrahlleistung
< 1,0 mW (gemessen bei 100 mm Abstand von einer Öffnung mit 7 mm
Durchmesser gemäß IEC 60825-1:2014 Bedingung 3)
Strahldivergenz
< 1,0 mrad
Strahlbreite
70 Grad
Maximale Strahlleistung
< 2,8 mW (direkt an der Öffnung gemessen)
Wellenlänge
505–535 nm (grün sichtbar)
Schutzklasse
Klasse 2 gemäß EN 60825-1:2014
Der Laser entspricht den US-Standards 21 CFR 1040.10 und 1040.11 mit
Ausnahme von Abweichungen gemäß „Laser Notice No. 50" vom 24. Juni 2007.
Sicherheitshinweise
Nicht in den Laserstrahl blicken
Messgenauigkeit
0,2°
Messabstand
10 m zwischen den Einheiten
Stromversorgung
4 Alkali-Batterien Typ LR 03 AAA
Versorgungsspannung und -strom bei voller Kapazität der Batterien
(6 V, 150 mA)
Versorgungsspannung und -strom bei fast entladenen Batterien
(2,7 V, 380 mA)
Betriebszeit
6 Stunden
Bedienelemente
EIN/AUS-Wippschalter
Umgebungsbedingungen
IP20 (staubgeschützt)
Schutzart gemäß
Relative Feuchte: 10 % bis 95 % (nicht kondensierend)
Höhe: bis 2.000 m (6.560 ft)
Verwendung: Sowohl im Innen- als auch im Außenbereich
Temperaturbereich
Betrieb: -5 °C bis 40 °C (23 °F bis 104 °F)
Lagerung: -10 °C bis 70 °C (14 °F bis 158 °F)
Befestigungsmethode
Starke Magnete
Gewicht
Ca. 0,3 kg (0,66 lb.) mit Batterien
Abmessungen
Ca. 37 x 40 x 170 mm (1 7/16 Zoll x 1 9/16 Zoll x 6 11/16 Zoll)
Gehäusematerial
Aluminium, grau eloxiert
Reflektor 5275421
Messunsicherheit
0,2°
(„Genauigkeit")
Reflektoroberfläche
21 x 32 mm (13/16 Zoll x 1 1/4 Zoll)
Befestigungsmethode
Starke Magnete
Gewicht
ca. 0,27 kg
Abmessungen
Ca. 37 x 40 x 170 mm (1 7/16 Zoll x 1 9/16 Zoll x 6 11/16 Zoll)
Gehäusematerial
Aluminium, grau eloxiert
Bei technischen Fragen wenden Sie sich bitte an Fluke (www.fluke.com).
