Art der Verwendung

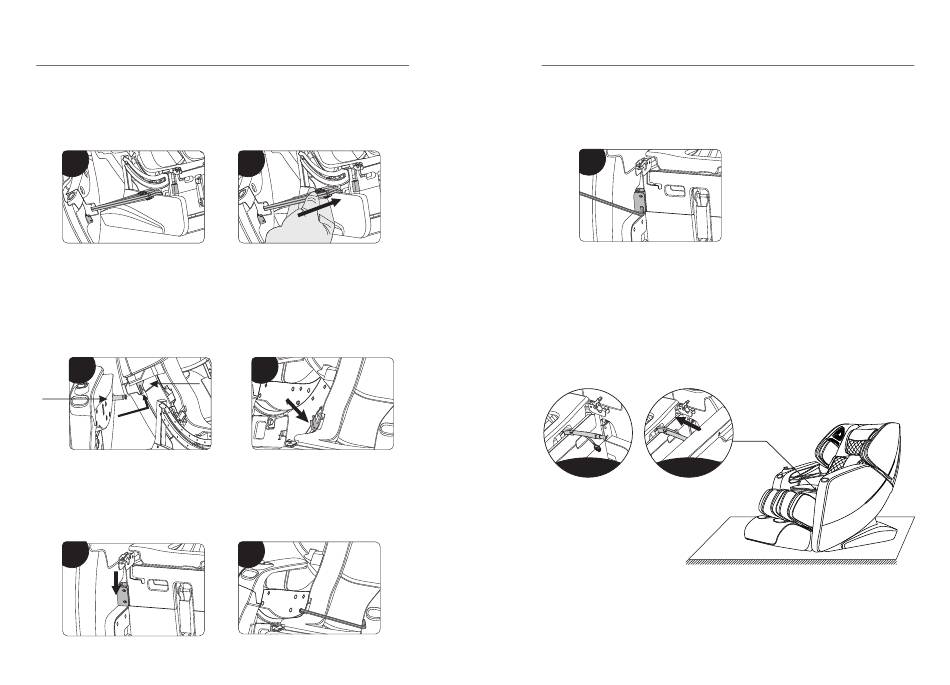

3.Der Stecker von der Unterseite des Rahmens wird fest mit dem Armlehnenstecker eingeführt,
und der Luftrohrverbinder wird ebenfalls in die Position eingeführt (Abbildung 3).
4.Führen Sie nach dem Anschließen mit den entsprechenden Verbindungsdrähten die Mitte des
Stahlrohrs hinter dem Stahlrahmen des Rahmens vorsichtig von Hand in die Unterseite des
Rahmens ein und achten Sie darauf, dass das Luftrohr nicht zusammenfällt (Abbildung 4).
Figure 3
5.Halten Sie das vordere und hintere Ende der Armlehnen mit beiden Händen fest. Führen Sie
zuerst die Begrenzungswelle am hinteren Ende der Armlehne in die Begrenzungswellenkarte
am unteren Ende des hinteren Stahlrahmens ein und drücken Sie die Armlehne dann leicht
von Hand nach oben und prüfen Sie, ob die Begrenzungswelle der Armlehne fest eingesetzt
ist (Abbildung 5).
6.Haken Sie nach dem Einsetzen des hinteren Endes der Armlehne das vordere Ende der
Armlehne in das Stahlrohr des Sitzrahmens ein und drücken Sie auf das vordere Ende der
Armlehne. Schütteln Sie dann vorsichtig die Armlehne, um zu überprüfen, ob das vordere
und hintere Ende der Armlehne vorhanden sind (Abbildung 6).
Figure 5
Limit block
limit axis
7.Schließen Sie den Stahlrahmen am vorderen Stahlrohr des Innenrahmens an
(Abbildung 7) und schütteln Sie die Armlehne leicht, um zu überprüfen, ob die
Vorder- und Rückseite der Armlehne richtig sitzt.
8.Öffnen Sie die langen Löcher in der Ledertasche der Armlehne und ziehen Sie die
Armlehne mit zwei M5X14-12.9-Schrauben und einem 6X12X1.5-Flachpolster mit
dem mitgelieferten 4 # Sechskantschlüssel fest (Abbildung 8).
Figure 7
Figure 4
Figure 6
Figure 8
32
Art der Verwendung
9.Richten Sie die Befestigungslöcher am Stahlrahmen am vorderen Ende der festen
Armlehne aus und ziehen Sie die Armlehne und das Stahlrohr mit zwei M5X14-12.9-
Schrauben und einem 6X12X1.5-Flachpolster mit dem mitgelieferten 4 # Sechskantschlüssel
fest (Abbildung 9).
Figure 9
8.Kälberinstallation
1. Schneiden Sie zuerst den Verbindungsdraht und den Luftrohrbinder ab, der am
Stahlrohr befestigt ist (Abbildung 1).
2. Verbinden Sie das Verbindungskabel und das Luftrohr sowie die Beinverbindung
am unteren Ende des Rahmens und überprüfen Sie, ob das Docking vorhanden
ist. Führen Sie dann das Docking-Kabel und das Luftrohr vom unteren Ende des
Rahmens in die untere Seite des Rahmens ein und achten Sie auf den Stecker.
Vermeiden Sie das Sterben der Luftröhre beim Betreten (Abbildung 2).
1
2
33
