Genauigkeit prüfen
x1
x2
10m

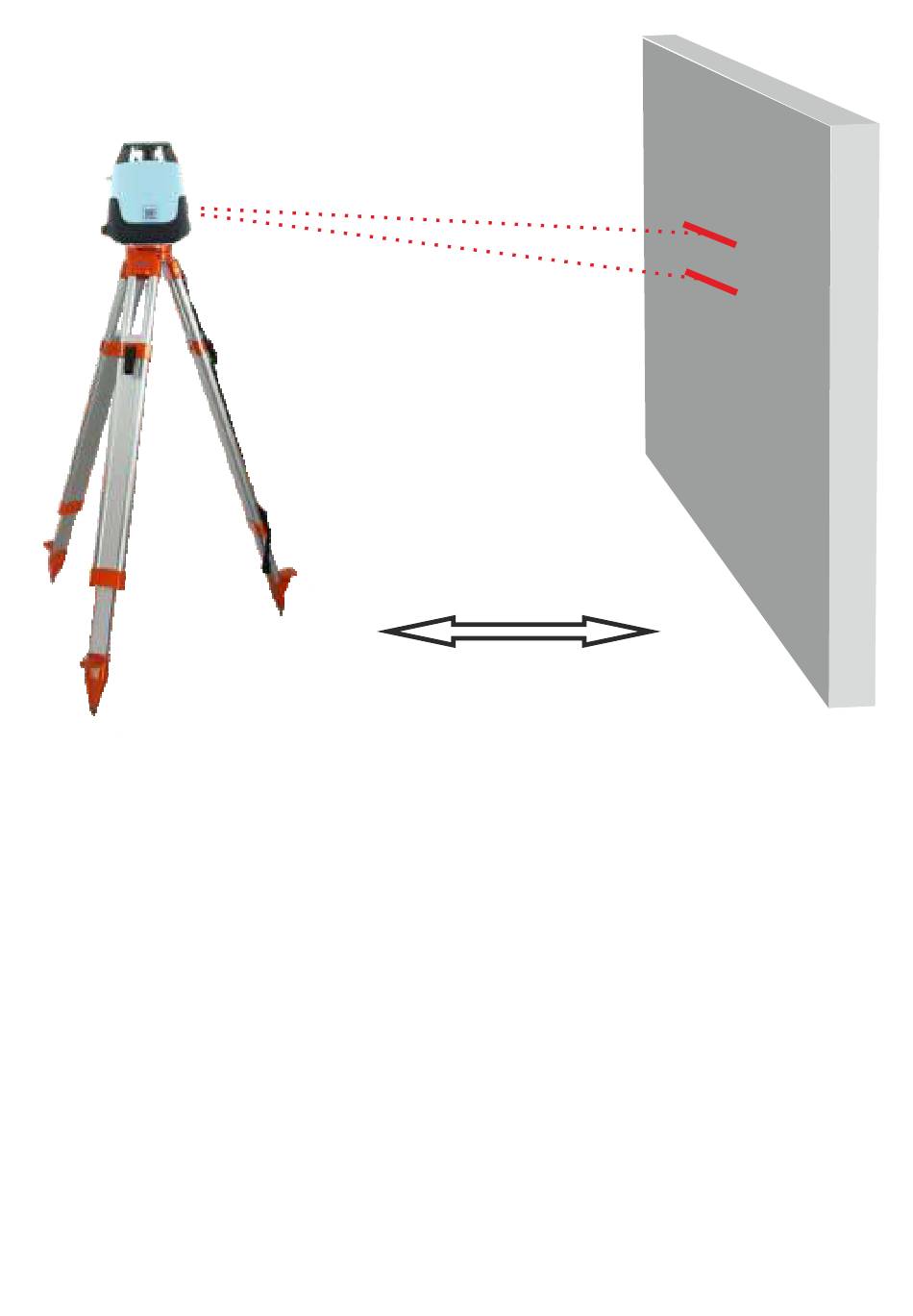

Den Rotationslaser auf einem Stativ in 10 m Entfernung von einer Wand
aufstellen. Die Tastatur des Rotationslasers zeigt zur Wand. Schalten Sie das
Gerät ein. Warten, bis die Selbstnivellierung abgeschlossen ist.
Mit der Fernbedienung den Linienmodus wählen. Laserlinie zur Wand bewegen.
Vertikale Mitte der Laserlinie an der Wand als x1 markieren.
Rotationslaser auf dem Stativ um 180° drehen. Wichtig: Das Stativ bleibt stehen!
Nur den Laser auf dem Stativ drehen. Warten, bis die Selbstnivellierung
abgeschlossen ist.
Mit der Fernbedienung die Laserlinie wieder auf die Wand richten. Die vertikale
Mitte der Laserlinie als x2 markieren.
Wenn der Höhenunterschied zwischen x1 und x2 nicht mehr als 2 mm beträgt,
liegt das Gerät innerhalb der Toleranz von 1 mm auf 10 m.
Die zulässige Toleranz errechnet sich aus dem doppelten Abstand von der Wand
multipliziert mit der angegebenen Genauigkeit von 0,1 mm auf 1 m.
