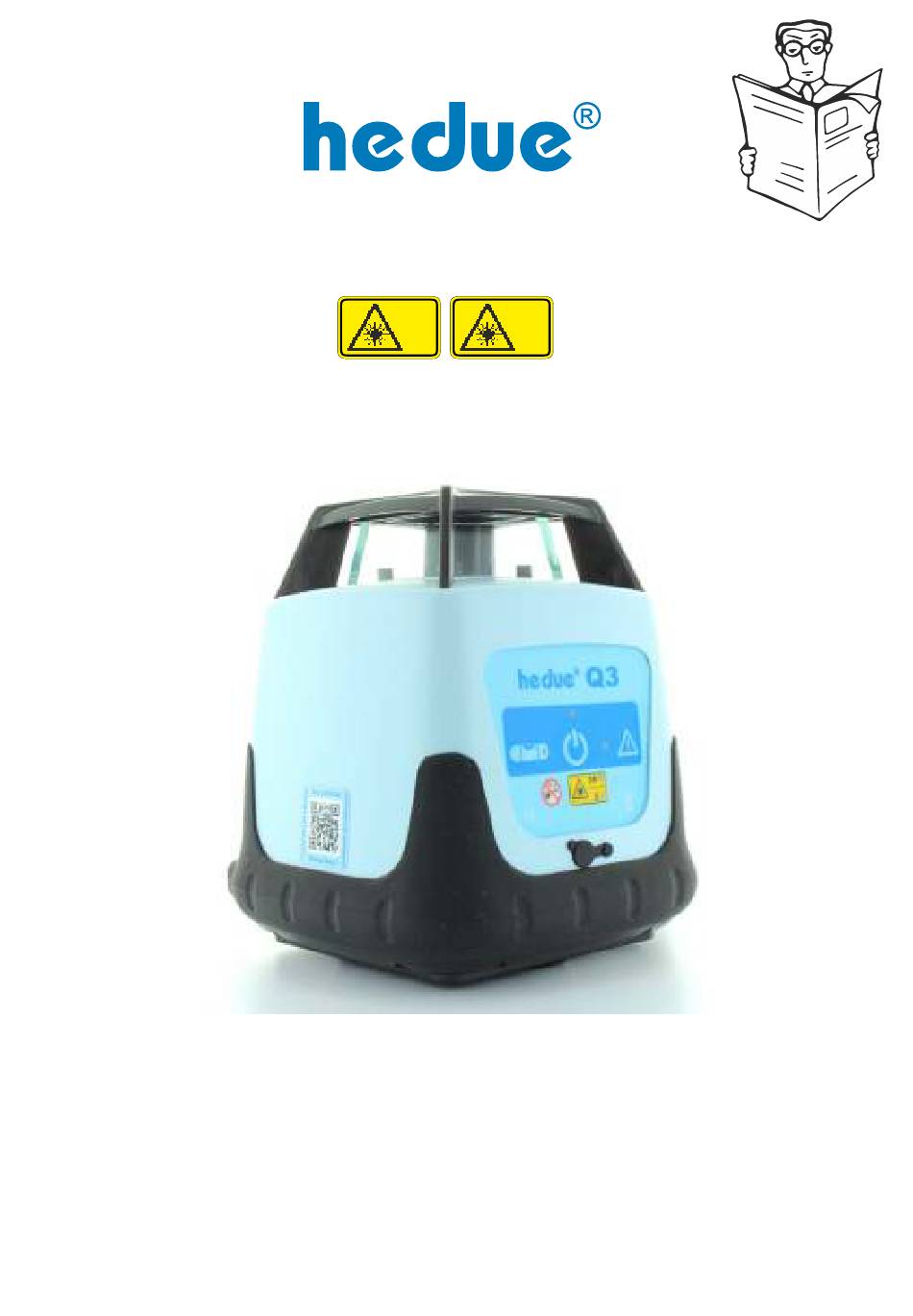

- Seite 1 [de] Rotationslaser hedue Q3 und Q3G Nicht in den Laserstrahl blicken! Bedienungsanleitung...
-
Seite 2: Reparatur Oder Kalibrierung
Kostenlose Paketkarte für viele Länder. Für den Versand aus vielen europäischen Ländern übernehmen wir sogar die Versandkosten. Eine Liste dieser Länder finden Sie unter rma.hedue.de. 24 Monate Garantie. In den ersten 24 Monaten ist Ihr Gerät durch unsere umfangreiche Garantie geschützt. -
Seite 3: Die Laserklassen
Die Laserklassen Die Rotationslaser hedue Q3 und Q3G können sowohl in Laserklasse II als auch in Laserklasse 3R betrieben werden. Die Laserklasse 3R erlaubt eine höhere Lichtleistung, d.h. eine stärkere Emission von Laserstrahlung. Daher ist der Laserstrahl in der Laserklasse 3R besser sichtbar als in der Laserklasse II. - Seite 4 Das Wetter Der Rotationslaser ist nach IP54 gegen Staub und Wasser geschützt. Dies ist eine normale Schutzklasse für Geräte, die im Freien eingesetzt werden. Das Gerät ist gegen Staub und Spritzwasser von allen Seiten geschützt. Damit ist es auch ausreichend gegen Regen geschützt. Bei hoher Luftfeuchtigkeit oder Wetterumschwüngen können die Fenster des Laserkopfes beschlagen.
-
Seite 5: Akkupack Und Ladegerät
Akkupack und Ladegerät Sie können den Rotationslaser verwenden und gleichzeitig den Akkupack laden. Wenn der Akkupack leer ist, kann das Gerät nicht verwendet werden, auch wenn das Ladegerät angeschlossen ist. Laden Sie in diesem Fall den Akkupack zumindest teilweise auf, bevor Sie den Rotationslaser verwenden. Das vollständige Aufladen des Akkupacks dauert ca. -
Seite 6: Einschalten Und Nivellieren
Gewinde geschraubt oder auf den Boden oder einen Gegenstand gestellt werden. Im Innenausbau werden häufig Kurbelstative verwendet, da diese eine genaue Höheneinstellung der Laserlinie ermöglichen. Für die Bestimmung von Höhenunterschieden im Freien genügt dagegen oft ein einfaches Nivellierstativ. Nivellierstativ mit Flachkopf Kurbelstativ mit Höhenverstellung (hedue 1050) mit Kurbel (hedue 1085) -
Seite 7: Überwachung Der Nivellierung
Überwachung der Nivellierung Normalbetrieb: Kurze Unterbrechung bei Erschütterung. Der Rotationslaser richtet sich nach einer Erschütterung wieder aus und rotiert weiter. Verhindern des automatischen Nachnivellierens mit „Anti-Shake“ (Tilt) Auf großen oder unübersichtlichen Baustellen kann das automatische Nachnivellieren zu Problemen führen, z.B. wenn jemand gegen das Stativ stößt und dadurch dessen Höhe verändert. -
Seite 8: Die Fernbedienung
Person auf ein Minimum reduziert werden soll. Auch die Arbeitssicherheit kann dadurch erhöht werden. Eine Fernsteuerung für eine ganze Produktfamilie. Diese Fernbedienung wird auch für andere Rotationslaser verwendet. Die beiden Tasten mit der gestrichelten Umrandung haben daher für die Rotationslaser Q3 und Q3G keine Funktion. -
Seite 9: Linie Statt Rotation
Linie statt Rotation Taste auf der Fernbedienung Mit dieser Taste wird die 360°-Drehung beendet und in den Linienmodus mit 10° Öffnungswinkel gewechselt. Die Länge der Linie wird durch den Öffnungswinkel und den Abstand des Rotationslasers zur Projektionsfläche bestimmt. Mit jeweils einem weiteren Tastendruck wird der Öffnungswinkel auf 25°... -
Seite 10: Ausschalten Der Selbstnivellierung
Die Selbstnivellierung kann ausgeschaltet werden. Das Gerät dreht sich dann in jeder Position. Schrägen können auf diese Weise dargestellt werden. Auf dem Bild ist der Winkeladapter hedue WA2 mit der Artikelnummer 1322 zu sehen. Diese rote LED leuchtet, wenn die Selbstnivellierung ausgeschaltet ist:... - Seite 11 Neigung der X- und / oder Y-Achse Pflasterflächen sind in der Regel mit einem Gefälle von 2,5 % zur Entwässerung herzustellen. Dies kann durch eine Querneigung oder durch eine Kombination von Quer- und Längsneigung erfolgen. Zur Darstellung der Neigung kann der Rotationslaser in der X- oder Y-Achse oder in beiden Achsen geneigt werden.
- Seite 12 Drücken Sie diese Taste auf der Fernbedienung, um die Selbstnivellierung auszuschalten. 3. X-Achse neigen Sie benötigen eine ausreichend lange Messlatte, z.B. die Nivellierlatte hedue S503, und den Laserempfänger mit Klemmhalterung, den Sie an der Messlatte befestigen. Markieren Sie in Richtung der X-Achse einen Punkt, der mindestens 1 m vom Rotationslaser entfernt ist.
-
Seite 13: Die Pause-Taste
4. Y-Achse neigen Auf die gleiche Weise können Sie die Y-Achse neigen. Verwenden Sie jedoch diese Fernbedienungstasten, um die Y-Achse zu neigen. Die Pause-Taste Taste auf der Fernbedienung Mit dieser Fernbedienungstaste wird der Laserstrahl ausgeschaltet. Die Nivellierüberwachung bleibt jedoch aktiv. - Seite 14 Vertikale Achse drehen Die Vertikalachse kann nur gedreht werden, wenn die Selbstnivellierung ausgeschaltet ist. Deaktivieren Sie daher zuerst die Selbstnivellierung mit dieser Taste. Nach dem Drehen der Achse kann die Selbstnivellierung wieder einge- schaltet werden. Mit diesen Fernbedienungstasten kann die vertikale Achse gedreht werden. 90°...
-
Seite 15: Genauigkeit Prüfen
Genauigkeit prüfen Den Rotationslaser auf einem Stativ in 10 m Entfernung von einer Wand aufstellen. Die Tastatur des Rotationslasers zeigt zur Wand. Schalten Sie das Gerät ein. Warten, bis die Selbstnivellierung abgeschlossen ist. Mit der Fernbedienung den Linienmodus wählen. Laserlinie zur Wand bewegen. Vertikale Mitte der Laserlinie an der Wand als x1 markieren. -
Seite 16: Technische Daten
Technische Daten Arbeitsbereich mit Laserempfänger 500 m Selbstnivellierbereich horizontal 5° Selbstnivellierbereich vertikal 5° Neigungswinkel Nivelliergenauigkeit 1 mm / 10 m Rotationsgeschwindigkeiten U/min Laserklasse II,3R Laserdiode 635 nm Öffnungswinkel der Linienfunktion 10°, 25°, 50° IP-Schutzklasse Ip54 Reichweite der Fernbedienung 20 m, 360° Akku NiMH Betriebsdauer in Stunden...
