Contrel EMC-D3b Betriebsanleitung Seite 3

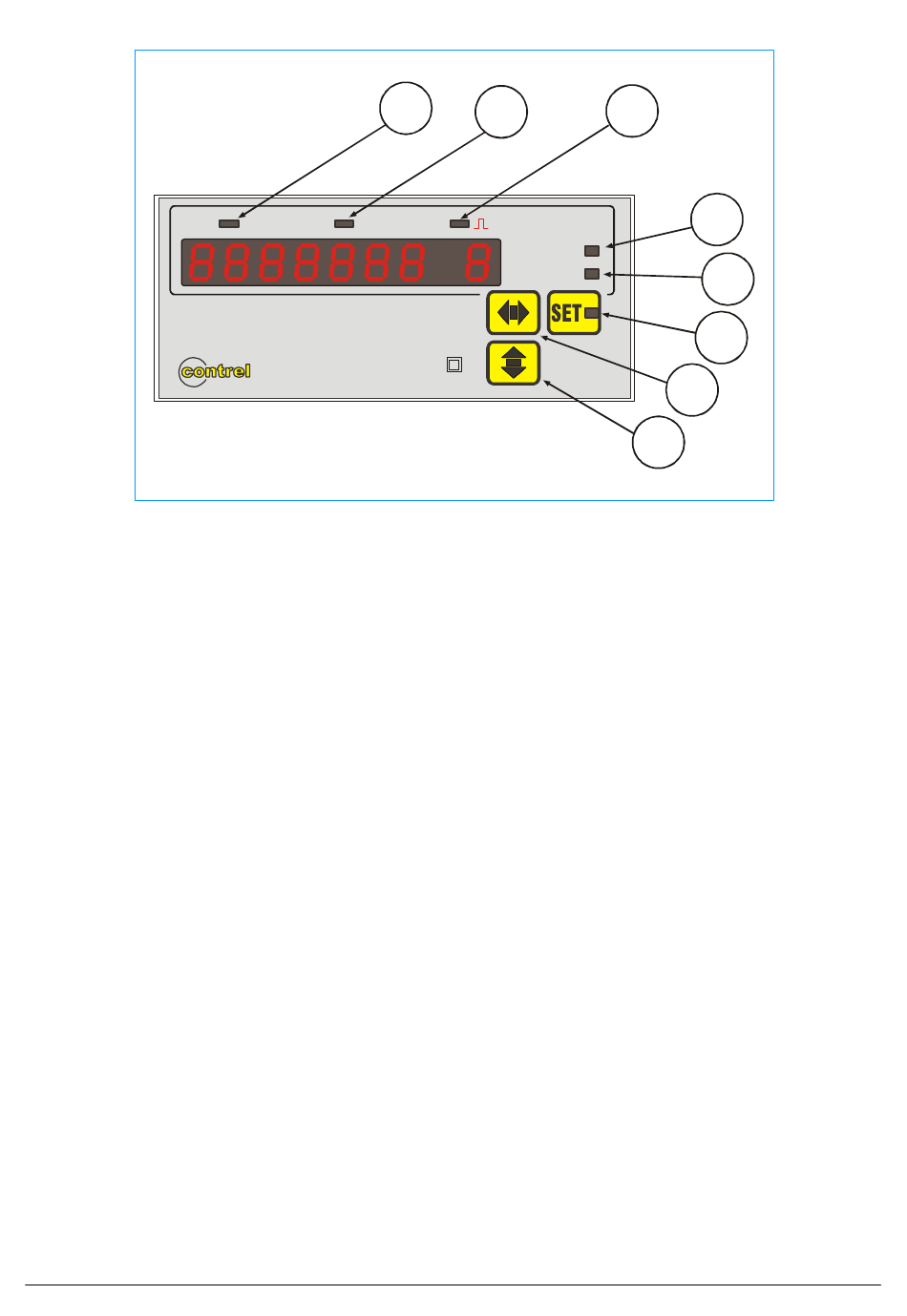

BESCHREIBUNG DER FRONTPLATTE - TASTEN
BESCHREIBUNG:
A
: Drucktaste zur Wahl der Energiedarstellung / zum Verringern von Werten während dem SETUP
B
: Drucktaste zur Wahl der Energiedarstellung / zum Erhöhen von Werten während dem SETUP
C
: Drucktaste zum Eintritt in den Programmiermodus. Drücken Sie die Drucktaste 5 Sekunden lang, um die
zugehörige LED aufleuchten zu lassen und Ihnen so den aktiven SETUP-Modus verkündet.
D
: LED zur Anzeige von Energien im Tarif T1. Wenn diese Diode blinkt bedeutet das, dass die Energiezählung im
Tarif 1 aufläuft.
E
: LED zur Anzeige von Energien im Tarif T2. Wenn diese Diode blinkt bedeutet das, dass die Energiezählung im
Tarif 2 aufläuft.
F
: Die LED kennzeichnet den aktiven Energiezähler
G
: LED zur Anzeige einer Blindverbrauchszählung.
H
:
LED zur Anzeige einer Wirkverbrauchszählung.
MESSGERÄT-PROGRAMMIERUNGSMENÜ (SETUP)
Drücken Sie die Taste C mindestens 5 Sekunden lang, um in den Programmiermodus des Messgerätes einzutreten.
Über die Taste C bestätigte Programme bleiben gespeichert, während durchgeführte Änderungen ohne den
bestätigenden Druck auf Taste C ungespeichert bleiben. Das Gerät kehrt in den Energie-Anzeigemodus zurück, wenn 8
Sekunden lang keine Taste nach dem letzten Tastendruck gedrückt wurde.
Sie programmieren die Messgeräte-Parameter über das SETUP–Menü bzw. löschen die Energiezähler über das RESET-
Menü.
Mögliche Programmierungen über das SETUP-Menü:
CT_XXXX Einstellung der Stromwandler-Übersetzungsverhältnisse
PUL_XXX Einstellung der Impulswichtung unter 10-100-1000-10000 W (VAr) h / Impuls
tPL_XXX Einstellung der Impulsbreite von 100 bis 500 ms
ID_XXX
PAS_XXXX Einstellung des Passwortes
EMC-D3b EMC-D3b-485
kWh
EMC-D3b
input In k/5A 3x(50-500V) 50-60Hz
energy
multifunction
output 2 digital pulses/kWh-kVArh 100÷0,1
counter
1 optional serial port EIA485
Einstellung der seriellen Adresse
betriebsanleitung
H
G
kVArh
energy
,
F
E
T1
D
T2
C
B
A
IM450-D v2.0 page 3
