Contrel EMC-D3b Betriebsanleitung

BETRIEBSANLEITUNG
IM450-D v2.0

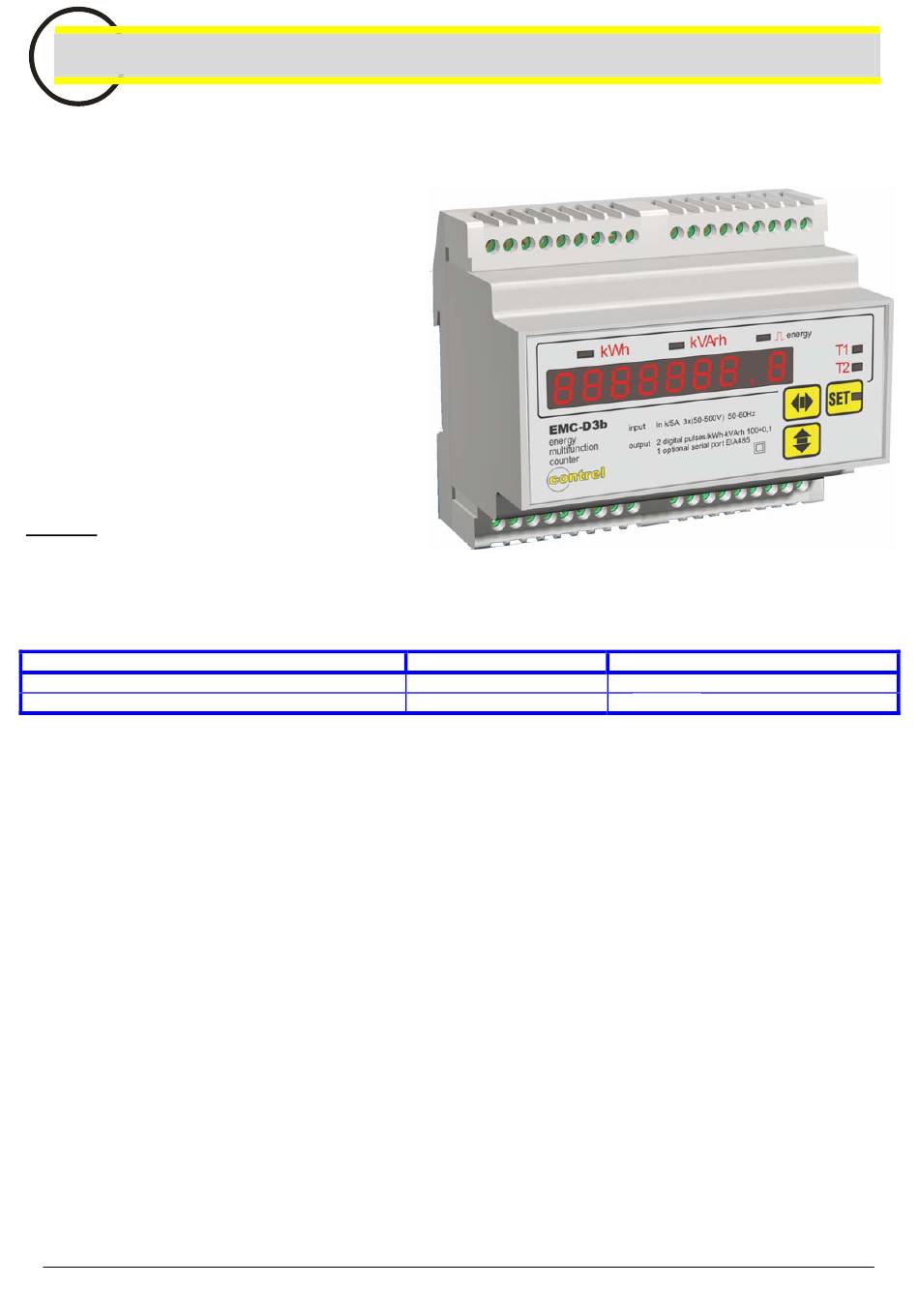

EMC-D3b
EMC-D3b-485
ALLGEMEINES
LIEFERBARE AUSFÜHRUNGEN
DIN-Gerätetragschiene, 6 TE 17,5 mm.
EINFÜHRUNG
Mit dem EMC-D3b können Sie die Energie vor Ort
ablesen, so z.B. über abgesetzte Energiezählung mit
Hilfe einer serielle Schnittstelle. Die Zählung wird in
Tarif 1 oder Tarif 2 in Abhängigkeit des Status vom
Digitaleingang aufgeteilt (über die Spannung aktivier
bzw. deaktiviert). Die Betriebsstromversorgung wird
den gleichen Spannungseingängen, die zum Messen
dienen entnommen.
OPTIONEN und ZUBEHÖR
Optionen: - Serielle Schnittstelle RS485 mit
MODBUS-RTU Protokoll (mod. EMC-
D3B-485).
- Mit internen Stromwandlern (nur zur Isolation)
- Nicht standardmäßige Stromversorgung und Messspannungen.
GEMESSENE PARAMETER
Parameter
Wirkenergie im Drehstromnetz
Blindenergie im Drehstromnetz
EINBAU
Hinweise für den Benutzer
Lesen Sie die in dieser Betriebsanleitung enthaltenen Anweisungen vor dem Einbau dieses Messgeräts sorgfältig durch.
Das in dieser Betriebsanleitung beschriebene Messgerät ist ausschließlich zur Verwendung durch entsprechend geschultes Personal
gedacht.
Sicherheit
Dieses Messgerät wurde gemäß EN 61010-1 (IEC 1010) hergestellt und geprüft. Die Benutzer haben sich an die in dieser
Betriebsanweisung enthaltenen Anweisungen zur Aufrechterhaltung dieser Bedingungen und Sicherstellung eines sicheren Betriebes
zu halten.
Vergewissern Sie sich vor Einbau des Messgerätes von dessen ordnungsgemäßen Zustand, dass es während des Transports nicht
beschädigt wurde und dass Betriebsspannung und Netzspannung der Betriebsanleitung für das Gerät entsprechen.
Sie dürfen die Stromversorgung des Messgerätes nicht erden. Wartung und/oder Reparatur darf nur von qualifizierten und dazu
berechtigtem Personal vorgenommen werden. Wann immer Sie den Eindruck eines Sicherheitsverlustes haben sollten, müssen Sie
das Messgerät abklemmen und Vorsichtsmaßnahmen gegen unbeabsichtigten Einsatz treffen.
Der Betrieb ist nicht sicher, wenn:
Das Gerät nicht arbeitet / Das Gerät klar erkennbare Schäden aufweist / - Nach schweren, transportbedingten Schäden / - Das Gerät
längere Zeit unter widrigen Umständen gelagert wurde
Aus Sicherheitsgründen empfehlen wir Ihnen als externen Schutz, die Spannungseingänge mit 0,5 A/250 V abzusichern Verwenden
Sie den Betriebsspannungen und -strömen entsprechende Kabel mit Querschnitten von 0,5 bis 2,5 mm
EMC-D3b EMC-D3b-485
MULTIFUNKTIONS-ENERGIEZÄHLER
[kWhr]
[kVArhr]
betriebsanleitung
Maßeinheit
IM450-D v2.0
Kennzeichnende Abkürzungen
kWh
kVArh
2
.
