ZEITRAUM BONDT Aufbauanleitung

BONDT
Aufbauanleitung 03/2021
WERKZEUG:
Innensechskantschlüssel (beiliegend)
16x XS Stahldübel
16x Verbinder Gehäuse
16x Madenschrauben
10x Flachkopfgewindeschrauben (M6 x 35)
Führen Sie den Aufbau des Tisches auf einer weichen Unterlage (z.B. einer Decke) aus, um Beschädigungen zu vermeiden.
A B

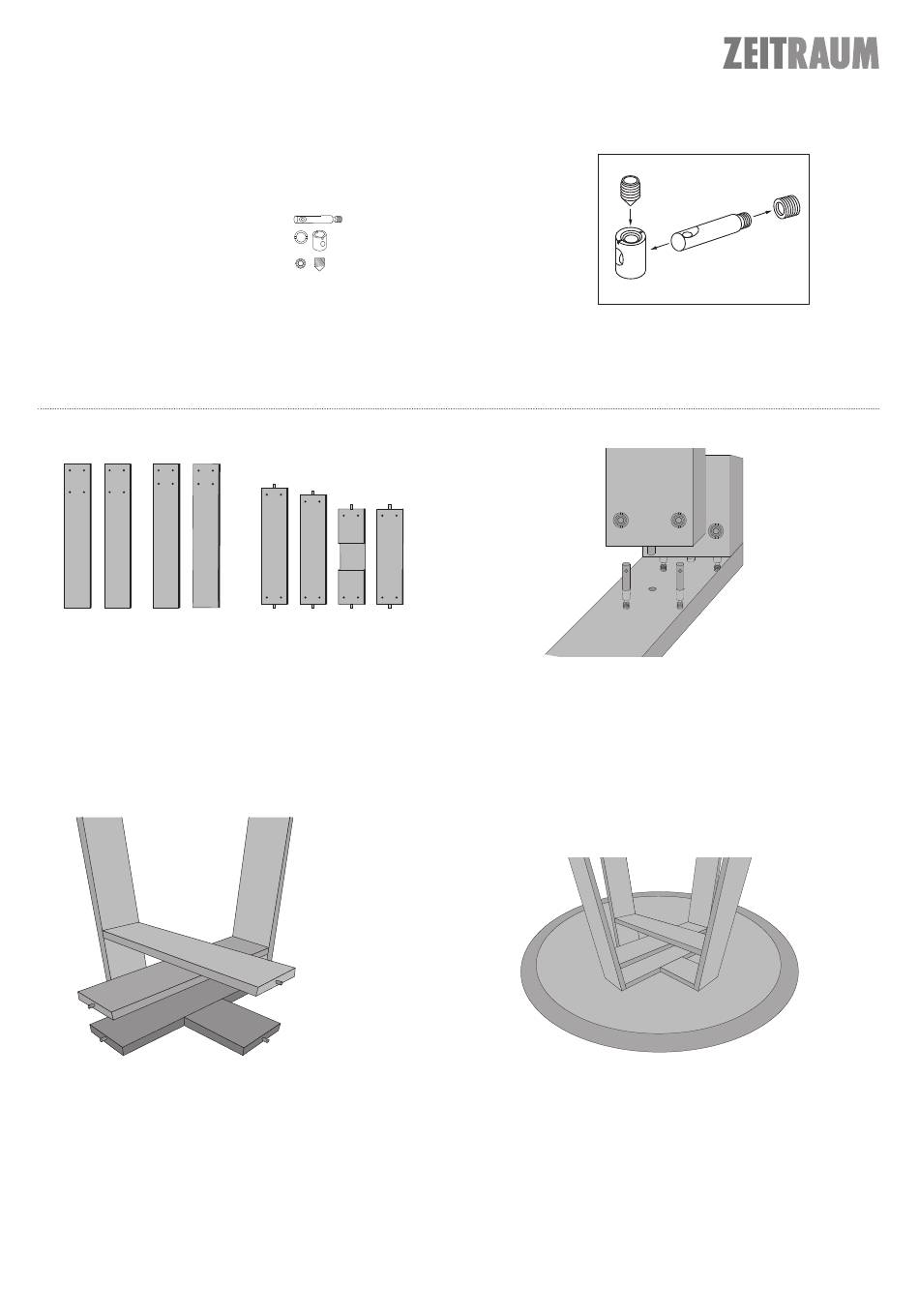

1. Drehen Sie die Stahldübel in die Bretter A und B ein. Stecken Sie die
Gehäuse in die dafür vorgesehenen Bohrungen in den anderen Brettern.
Achten Sie darauf, dass der Längsschlitz des Gehäuses in Richtung des XS
Bolzens ausgerichtet ist.
A
D
F
3. Bauen Sie das Tischgestell wie folgt zusammen:
· Brett E auf ein Brett A stecken und fixieren.
· Danach Brett C aufstecken und fixieren.
· Brett F auf ein Brett B stecken und fixieren.
· Danach Brett D aufstecken und fixieren.
· Die zwei montierten Teile über Kreuz zusammenfügen.
· Übriges Brett A und B aufstecken und fixieren.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
C D E F
A B C D E F
A B C D
B
C
E
2. Fixieren Sie die Verbinder mit den Madenschrauben. Lässt sich die
Verbindung nicht fest anziehen, lösen Sie die Madenschraube wieder und
drehen Sie den XS Bolzen um 1-2 Umdrehungen heraus. Stecken Sie die
Teile wieder zusammen und verbinden Sie sie erneut mit der Maden-
schraube.
E F
4. Legen Sie die Tischplatte umgedreht auf eine Decke. Positionieren
Sie das Gestell auf der Tischplatte und fixieren Sie es mit beiliegenden
Flachkopfschrauben.
Funktionsvideo:
http://www.scheulenburg-direkt.de/index.php?page=content&coID=11
