ZEITRAUM KONTRA Aufbauanleitung

KONTRA
Aufbauanleitung 12/ 2013

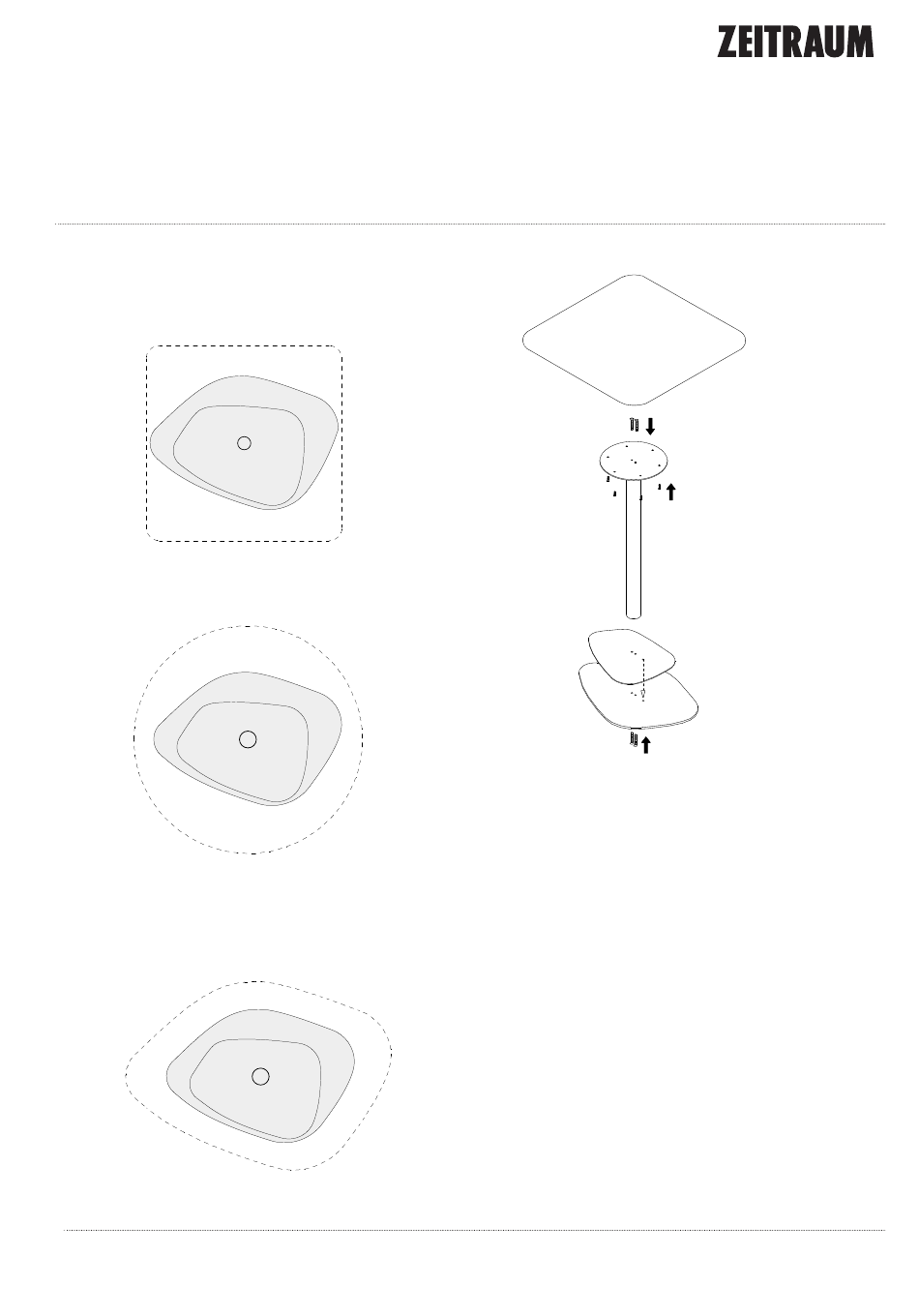

Ausrichtung Bodenplatten /Tischplatte
quadratisch:
rund:
amorph:
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
Reihenfolge Aufbau
2.
3.
1.
1. Verschrauben der beiden Bodenplatten mit dem Tischbein.
Beim Zusammenlegen der Bodenplatten darauf achten, dass der rote
Punkt auf der Unterseite der kleinen Platte auf dem roten Punkt auf der
Oberseite der großen Platte liegt.
2. Verschrauben der runden Kopfplatte mit dem Tischbein.
3. Verschrauben des kompletten Gestells mit der Tischplatte.
Zur Verschraubung des Metallfusses nur die beiliegenden hochfesten
Schrauben sowie die Schraubensicherung verwenden!
Kleber sowohl auf dem Schraubengewinde wie auch an den Konusflächen
der Schrauben aufbringen. Danach die Schrauben handfest anziehen und
Verschraubung auf gleichmäßigen Sitz prüfen. Anschließend Schrauben fest
anziehen.
Anzugsmoment der Schrauben 70 Nm empfohlen.
Anzug mit Ratsche und Nuß empfohlen.
Die Schraubensicherung ist nach 12h ausgehärtet.
Achtung: Verwendung von gekanteten Inbusschlüsseln oder
Akkuschraubern bringt nicht genügend Anzugsmoment!
