FS OPEN LINE SYSTEM Schnellstartanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
C21
C23
C25
C27
DCP910-D40M
C22
C24
C26
C28

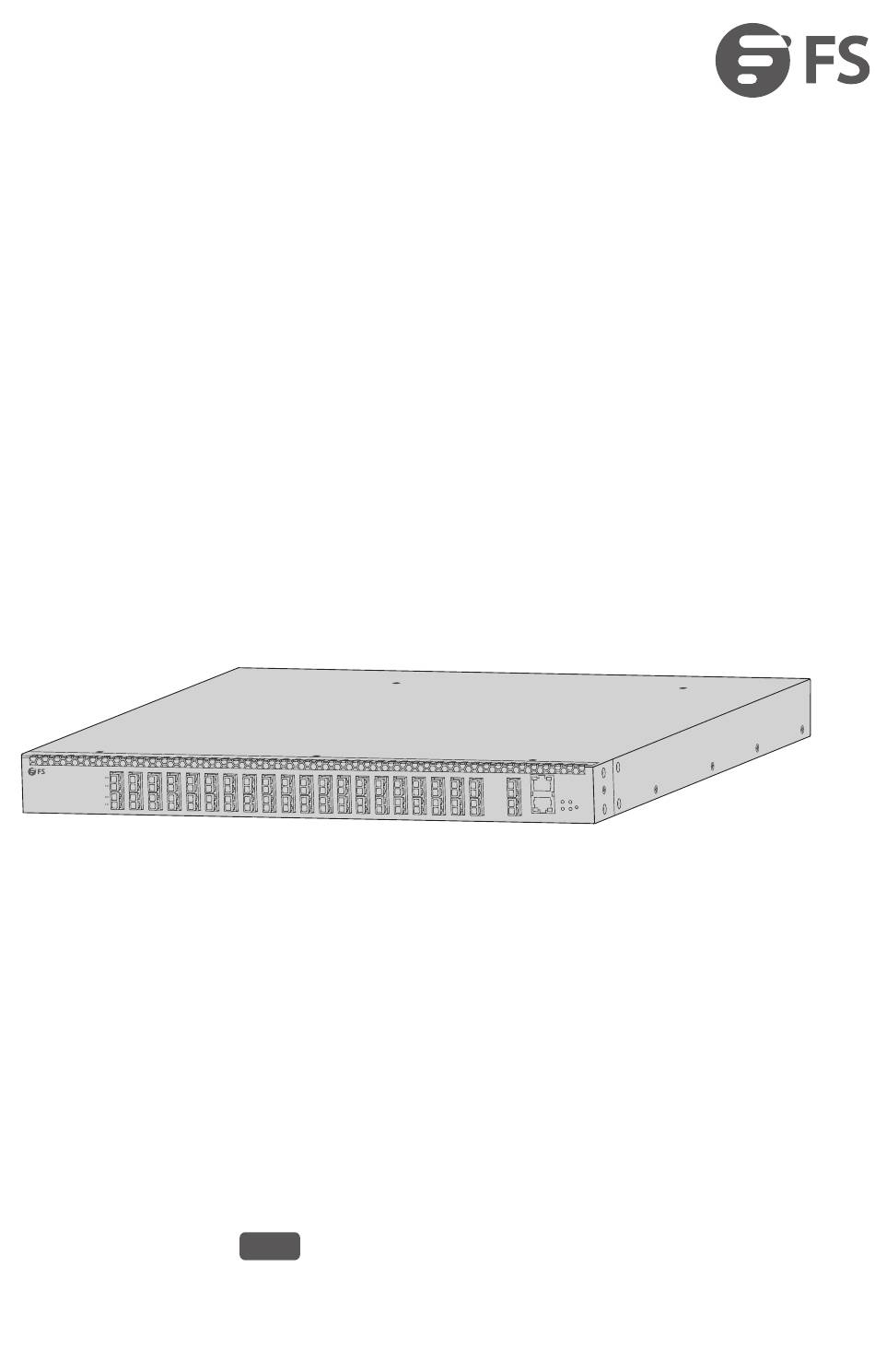

OPEN LINE SYSTEM
OPEN LINE SYSTEM
SYSTÈME DE LIAISON OUVERTE
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
C29
C31
C33
C35
C37
C39
C41
C43
C45
C30
C32
C34
C36
C38
C40
C42
C44
C46
V1.0
C47
C49
C51
C53
C55
C57
C59
LINE
RX
DCN
TX
RX
TX
C48
C50
C52
C54
C56
C58
C60
MON
LOS FLT
LC
Reset
ACT PER
Inhaltsverzeichnis
Verwandte Anleitungen für FS OPEN LINE SYSTEM
Inhaltszusammenfassung für FS OPEN LINE SYSTEM
- Seite 1 LINE LOS FLT DCP910-D40M Reset ACT PER OPEN LINE SYSTEM OPEN LINE SYSTEM SYSTÈME DE LIAISON OUVERTE Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide...
-
Seite 10: Einführung
Einführung Das 40-Kanal Open Line System ist eine vollständige, hochzuverlässige dynamische Konnektivitätsplatform für Anwendungen mit großen Entfernungen und hohen Bandbreiten. Es wird in Punkt-zu-Punkt-100G-Anwendungen mit PAM4-Modulen eingesetzt und bietet das gesamte optische Grooming, das für die Übertragung von bis zu 40 Kanälen mit verschiedenen Datenraten erforderlich ist, wobei die Einfachheit der automatisierten Zero-Touch-Bereitstellung erhalten bleibt. -
Seite 11: Hardware-Übersicht
Hardware-Übersicht Ports an der Vorderseite C21-C60 Channel Port Line Port MGMT DCP910-D40M CONSOLE Port Port-Typ Beschreibung C21-C60 C21-C60 ITU-Grid DWDM-Verkehr Channel Port Line Port LC/UPC Dichter WDM-Port LC/UPC Überwachung der optischen Leistung MGMT RJ45 ETH Internetkommunikation und -verwaltung CONSOLE RJ45 ETH Fehlersuche und Aktualisierung des Ports LED an der Vorderseite DCP910-D40M... -
Seite 12: Standortumgebung
Rückwand 4 Fans PWR1 PWR2 Dual AC Power Standortumgebung Bewahren Sie die Geräte in geschlossenen Räumen auf. Wenn es in der Regenzeit oder in feuchter Umgebung ist, müssen Entfeuchtungsmaßnahmen getro en werden. Stellen Sie sicher, dass kein Wasser auf dem Lagerboden steht und kein Wasser in den Verpackungskarton des Geräts eindringt. -
Seite 13: Erdung Des Open Line Systems
C5 6 C5 8 C6 0 2. Stellen Sie das Open Line System auf das Regal im Schrank. 3. Installieren Sie die Platte mit 4 Sätzen M6-Schrauben und Muttern und ziehen Sie sie fest. Erdung des Open Line Systems PWR1 PWR2 1. -
Seite 14: Anschließen Des Netzkabels
Anschließen des Netzkabels PWR1 PWR2 1. Stecken Sie das AC-Netzkabel in den Netzanschluss auf der Rückseite des Geräts. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Schließen Sie die Netzkabel nicht an, wenn das Gerät eingeschaltet ist. Installation der Glasfaserkabel DCP910-D40M DCP910-D40M... -
Seite 15: Anschließen An Die Console-/Mgmt-Ports
2. Schließen Sie das andere Ende des Console-/Ethernetkabels an einen Computer an. Kon guration des Open Line Systems Schritt 1: Verbinden Sie das Open Line System über den MGMT-Port mit einem Computer und einem Ethernet-Kabel. Schritt 2: Geben Sie die integrierte IP-Adresse (192.168.1.100) auf der Webseite ein. -
Seite 16: Keine Verbindung Zum Switch Aus Der Ferne Möglich
Help Link Conf Apply WebManager Version: 1.00.001 Copyright©2022 FS Corporation.All rights resered. Fehlersuche Keine Verbindung zum Switch aus der Ferne möglich 1. Testen Sie die Netzwerkkonnektivität mittels Ping. 2. Wenn das Netzwerk erreichbar ist, versuchen Sie, den Switch neu zu starten. -
Seite 17: Produktgarantie
Online-Ressourcen Download https://www.fs.com/de/products_support.html Hilfecenter https://www.fs.com/de/service/fs_support.html Kontakt https://www.fs.com/de/contact_us.html Produktgarantie Garantie: Für dieses Produkt gilt eine beschränkte Garantie von 2 Jahren auf Material- und Verarbeitungsfehler. Weitere Einzelheiten zur Garantie nden Sie unter : https://www.fs.com/de/policies/warranty.html Rückgabe: Wenn Sie einen oder mehrere Artikel zurückgeben möchten, nden Sie Informationen zur Rückgabe unter:... - Seite 27 Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU und 2014/35/EU. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/UE et 2014/35/UE. Une copie de la Déclaration UE de Conformité est disponible sur https://www.fs.com/fr/company/quality_control.html FS.COM LIMITED...
