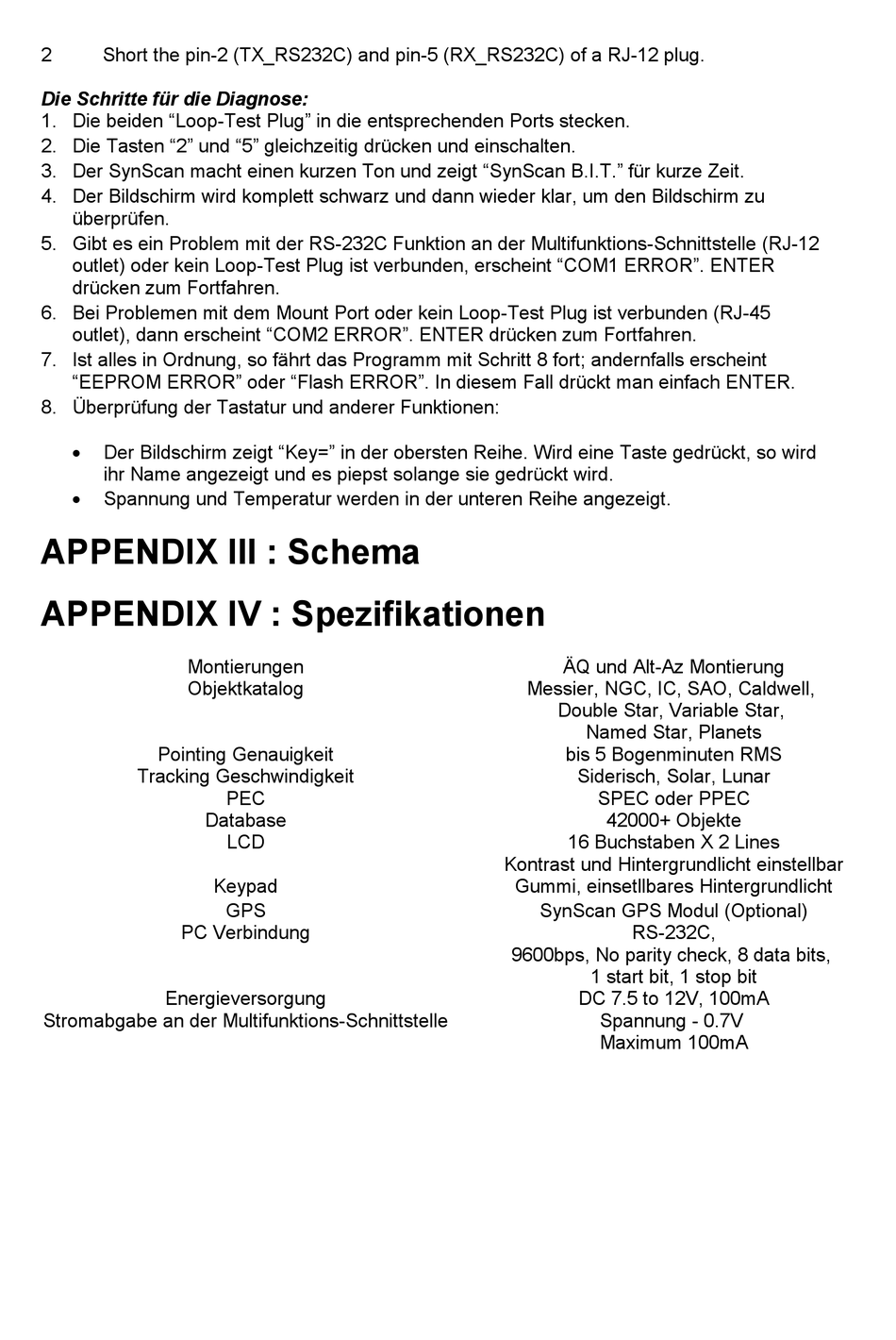

Anhang Iii: Schema; Anhang Iv: Spezifikationen - SKY-WATCHER SynScan Bedienungsanleitung

2 Short the pin-2 (TX_RS232C) and pin-5 (RX_RS232C) of a RJ-12 plug.
Die Schritte für die Diagnose:
1. Die beiden "Loop-Test Plug" in die entsprechenden Ports stecken.
2. Die Tasten "2" und "5" gleichzeitig drücken und einschalten.
3. Der SynScan macht einen kurzen Ton und zeigt "SynScan B.I.T." für kurze Zeit.
4. Der Bildschirm wird komplett schwarz und dann wieder klar, um den Bildschirm zu
überprüfen.
5. Gibt es ein Problem mit der RS-232C Funktion an der Multifunktions-Schnittstelle (RJ-12
outlet) oder kein Loop-Test Plug ist verbunden, erscheint "COM1 ERROR". ENTER
drücken zum Fortfahren.
6. Bei Problemen mit dem Mount Port oder kein Loop-Test Plug ist verbunden (RJ-45
outlet), dann erscheint "COM2 ERROR". ENTER drücken zum Fortfahren.
7. Ist alles in Ordnung, so fährt das Programm mit Schritt 8 fort; andernfalls erscheint
"EEPROM ERROR" oder "Flash ERROR". In diesem Fall drückt man einfach ENTER.
8. Überprüfung der Tastatur und anderer Funktionen:

Der Bildschirm zeigt "Key=" in der obersten Reihe. Wird eine Taste gedrückt, so wird
ihr Name angezeigt und es piepst solange sie gedrückt wird.

Spannung und Temperatur werden in der unteren Reihe angezeigt.
APPENDIX III : Schema
APPENDIX IV : Spezifikationen
Montierungen
Objektkatalog
Pointing Genauigkeit
Tracking Geschwindigkeit
PC Verbindung
Energieversorgung
Stromabgabe an der Multifunktions-Schnittstelle
PEC
Database
LCD
Keypad
GPS
ÄQ und Alt-Az Montierung
Messier, NGC, IC, SAO, Caldwell,
Double Star, Variable Star,
Named Star, Planets
bis 5 Bogenminuten RMS
Siderisch, Solar, Lunar
SPEC oder PPEC
42000+ Objekte
16 Buchstaben X 2 Lines
Kontrast und Hintergrundlicht einstellbar
Gummi, einsetllbares Hintergrundlicht
SynScan GPS Modul (Optional)
RS-232C,
9600bps, No parity check, 8 data bits,
1 start bit, 1 stop bit
DC 7.5 to 12V, 100mA
Spannung - 0.7V
Maximum 100mA
