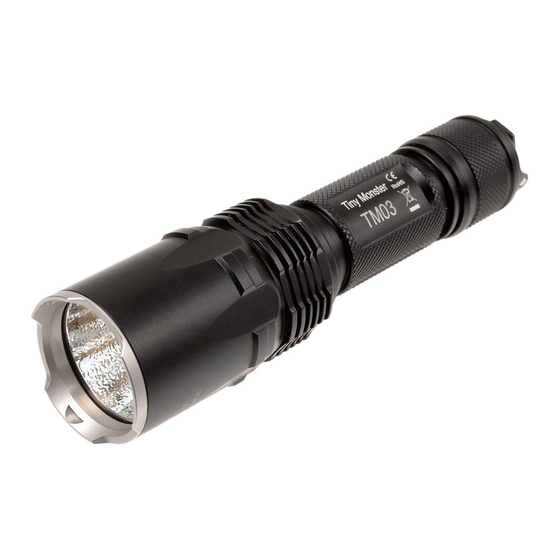

NITECORE TM03 Bedienungsanleitung

The All-Round Flashlight Expert
Funktionen
• verwendet eine CREE XHP70 LED
• angetrieben von einem speziellen IMR-18650-Akku für bis zu 2800 Lumen
Helligkeit
• Doppelschalter-Endkappe - entwickelt für den taktischen Einsatz und
einfachste Anwendung
• zwei Modi mit ultrahellem Lichtstrahl
• Mode 1: Taktik-Mode - direkter Zugang zum Turbo-Mode
• Mode 2 STROBE READY TM - direkter Zugriff zum Strobe-Mode (Chinesisches
Patent: 201320545349.4)
• vier leicht wählbare Helligkeitsstufen mit Speicherfunktion der zuletzt
verwendeten Stufe
• direkter Zugriff auf Ultra-Low- oder Turboleistung
• maximale Spotintensität von bis zu 21000 cd
• bis zu 289 m Leuchtweite und bis zu 30 Stunden Betriebszeit
• integrierter microtexturierter Metal-Reflektor für optimale Ausleuchtung
• Betriebs-LED im Heckschalter zeigt den Batteriepegel (Chinesisches Patent:
ZL20122057767.4)
• Verpolungsschutz
• Temperaturregulierung und Überhitzungsschutz
• Wegrollsicherheit durch Formgebung
• gehärtetes ultraklares Mineralglas mit Antireflex-Beschichtung
• hergestellt aus Luftfahrt Aluminium-Legierung
• hartanodisiert nach MIL Standard HAIII
• wasserdicht nach IPX-8 (bis 2m Tauchfähig)
Abmessungen
Länge: 159 mm
Lampenkopfdurchmesser: 40 mm
Lampenschaftdurchmesser: 30 mm
Gewicht (ohne Batterie): 213 g
Mitgeliefertes Zubehör
Spezieller NI18650D-Akku (nur für TM03), Ersatzdichtring,
Ersatz-Heckschutzkappe, Holster
Zugelassene Akkus
Alle 18650-Akkus. (Der Turbo-Mode der TM03 funktioniert nur mit dem
speziellen NI18650D Li-Ionen Akku!)
Leistung und Leuchtdauer
TURBO HIGH MID
2800 1350 550
LUMEN LUMEN LUMEN
15 45 2
min min h15min
289m
(Leuchtweite)
21,000cd
(Spotintensität)
1.5m
(stoßfeste Fallhöhe)
IPX-8, 2m
(wasserdicht und Tauchtiefe)
Bedienungsanleitung:
Einsetzen der Batterie
1. Legen Sie den speziellen IMR 18650-Akku
mit dem Pluspol (+) nach innen zeigend in das
Gehäuse der TM03 ein.
HINWEIS:
Vor dem Einlegen der Batterien bitte den
Silikat-Beutel entnehmen! Nach dem Einlegen
des Akkus beginnt die Kontroll-LED zu blinken,
um die Batteriespannung anzuzeigen. Für
weitere Details lesen Sie die
"Power-Tipps" in dieser Anleitung.
Danke, dass Sie sich für ein NITECORE® Produkt entschieden haben!
®
LOW HINWEIS :
Die angegebenen Werte wurden
40
nach internationalem ANSI/NEMA
LUMEN
FL1 Standard unter Verwendung
von dem speziell für die TM03
30
h
produzierten NI18650D Akku (3,6V
11,2Wh) im Testlabor ermittelt. Die
Werte können im Alltag, je nach
Batteriezustand, -typ, individuellen
Nutzungsgewohnheiten und
Umwelteinflüssen abweichen.
Der Turbo-Mode funktioniert
NICHT mit normalen 18650
Li-Ionen oder IMR 18650 Li-Ionen
Akkus!
TM03
Momentlicht
Drücken Sie den Heckschalter im ausgeschalteten Zustand halb durch. Solange
Sie den Schalter in dieser Position halten, leuchtet die TM03. Entlasten Sie den
Schalter, verlischt das Licht.
Ein-/Ausschalten der TM03
Einschalten: Drücken Sie den Heckschalter ganz durch, bis Sie ein
„Klickgeräusch" hören.
Ausschalten: Drücken Sie den Heckschalter erneut ganz durch, bis Sie ein
„Klickgeräusch" hören.
Helligkeitsstufen
Drücken Sie bei eingeschalteter TM03 wiederholt den MODE-Schalter am Heck,
um nacheinander durch die Helligkeitsstufen Low, Medium, High und Turbo zu
schalten. Die TM03 besitzt eine Speicherfunktion. Nach dem Ausschalten startet
sie beim erneuten Einschalten mit der zuletzt genutzten Helligkeitsstufe.
Programmierung der Sonder-Modi
Die TM03 hat zwei spezielle Modi: Taktiklicht-Mode (Mode1) und STROBE READY™
-Mode (Mode2). Sie können zwischen den beiden Modi wählen, welcher Mode
geschaltet wird. Dies passiert in 3 Schritten:
Schritt 1: Entnehmen Sie den Akku und legen Sie ihn wieder ein.
Schritt 2: Schrauben Sie die Heckkappe innerhalb von 60 Sekunden nach
Schritt 1 fest auf die TM03, während Sie dabei die Mode-Taste
gedrückt halten.
Schritt 3: Der programmierte Modus wird durch Blinken angezeigt: Ein Mal
Blinken = Mode1; Zwei Mal Blinken = Mode2. Um den jeweils
anderen Mode zu wählen wiederholen Sie die Schritte 1 bis 3.
HINWEIS: Die Programmiermöglichkeit steht nicht zur Verfügung, wenn die
Spannung unter 3,7V gefallen ist.
Taktiklicht-Modus (Mode1)
Direkter Zugang zum Turbo-Mode: In jeder Betriebsart - auch im
ausgeschaltetem Zustand - drücken und halten Sie den Mode-Taster für mehr als
0,2 Sekunden um in den Turbo-Mode zu schalten. Um in den vorherigen
Betriebszustand zurückzukehren entlasten Sie einfach den Mode-Taster.
Schnellzugang zum Strobe-Mode: In jeder Betriebsart - auch im
ausgeschaltetem Zustand - drücken Sie den Mode-Taster zwei Mal schnell
nacheinander um in den Strobe-Mode zu schalten. Um in den vorherigen
Betriebszustand zurückzukehren drücken Sie den Mode-Taster erneut.
STROBE READY TM -Mode (Mode 2)
Direkter Zugang zum Strobe-Mode: In jeder Betriebsart der TM03 drücken und
halten Sie den Mode-Taster für mehr als 0,2 Sekunden um in den Strobe-Mode
zu schalten. Um in den vorherigen Betriebszustand zurückzukehren entlasten
Sie einfach den Mode-Taster.
Schnellzugang zum Turbo-Mode: In jeder Betriebsart der TM03 drücken Sie
den Mode-Taster zwei Mal schnell nacheinander um in den Turbo-Mode zu
schalten. Um in den vorherigen Betriebszustand zurückzukehren drücken Sie
den Mode-Taster erneut.
Temperaturregulierung und
Überhitzungsschutz
Die TM03 verfügt über eine Temperaturregulierung und Überhitzungsschutz. Sie
überwacht automatisch die Gehäusetemperatur im High- und Turbo-Mode. Wenn
die Gehäusetemperatur höher als 50°C ist, wird die TM03 automatisch die
Helligkeit dimmen. Sinkt die Gehäuse-temperatur wieder unter 50°C, wird die
TM03 die Helligkeit allmählich wieder erhöhen.
Power-Tipps
Nach dem Einlegen des Akkus wird die rote Power-LED im Heckschalter blinken,
um den Batteriepegel anzuzeigen:
Drei Mal blinken zeigt einen Leistungspegel von über 50%;
Zwei Mal blinken zeigt einen Leistungspegel von unter 50%;
Ein einzelnes Blinkzeichen zeigt einen Leistungspegel von unter 10% an.
