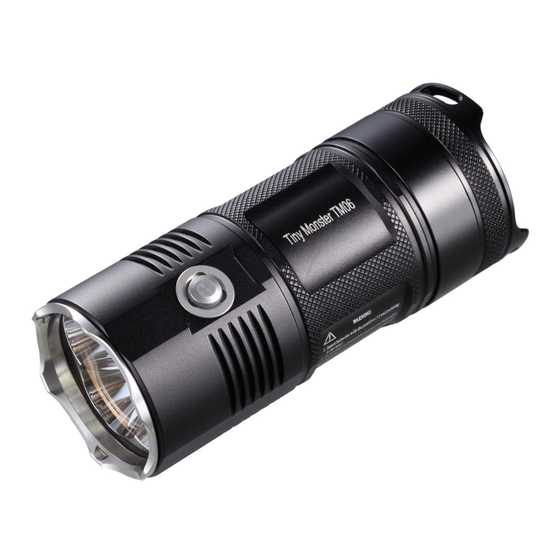

NITECORE TM 06 Bedienungsanleitung

The All-Round Flashlight Expert
Funktionen
• weltweit kleinste und leichteste 3800lm Taschenlampe
• verwendet vier CREE XM- L2 U2 LEDs
• Funktion erweiterter Temperaturregelung (ATR-Technologie)
• taktischer Heckschalter in der Endkappe
• innovativer zweistufiger Seitenschalter schaltet verschiedene Modi und Funktionen
(patentiert)
• integrierte Stromanzeige am Seitenschalter zeigt die verbleibende Batterieleistung
(patentiert)
• Kontroll-LED zeigt Batteriespannung auf 0.1V genau
• direkter Zugriff auf Ultra-Low oder Turboleistung
• gehärtetes ultraklares Mineralglas mit Antireflex-Beschichtung
• integrierte "Precision Digital Optics Technology" bietet extreme Reflektorleistung
• Edelstahl-Lünette schützt Kernkomponenten vor Beschädigungen
• hergestellt aus Luftfahrt Aluminium-Legierung
• hartanodisiert nach MIL Standard HAIII
• wasserdicht nach IPX-8 (bis 2m Wassertiefe)
Abmessungen
Länge: 125mm
Lampenkopfdurchmesser: 50mm
Lampenschaftdurchmesser: 50mm
Gewicht (ohne Batterie): 277g
Zugelassene Batterien und Akkus
18650 Li-Ionen Akku 18650
Lithium Batterie CR123
Li-Ionen Akku RCR123
*Achtung: Verwenden Sie keine RCR123 oder CR123 -Batterien mit der TM06.
Diese Batterien können die Taschenlampe beschädigen.
Laufzeit und Leistung
TURBO
HIGH
3800 1500
LUMENS LUMENS
45 3 15
min h min
334m
28000cd
1.5m
IPX-8, 2m
Hinweis:
Die angegebenen Werte wurden nach internationalem ANSI/NEMA FL1
Standard unter Verwendung von 4 x 18650 Akku (3.7V 2600mAh) im Testlabor
ermittelt. Die Werte können im Alltag, je nach Batteriezustand, -typ,
individuellen Nutzungsgewohnheiten und Umweltbedingungen abweichen.
NITECORE (SYSMAX) ist ein Mitglied der PLATO und hilft, die ANSI FL1
Standards der Messungen zu entwickeln. Die ermittelten Daten stehen im
Einklang mit diesen international anerkannten wissenschaftlichen Standards.
Bedienungsanleitung:
Einsetzen der Batterie
1. Legen Sie die Batterien mit Plus- (+) und Minuspol (-)
- entsprechend der nachfolgende Abbildung - in das Gehäuse der TM06
ein.
2. Achten Sie darauf, dass die beiden Metallstifte des
Deckels mit den entsprechenden Bohrungen im Gehäuse
fluchten und drehen Sie die Endkappe im Uhrzeigersinn.
Mitgeliefertes
Zubehör
Qualitätsholster, Handschlaufe,
Ersatzdichtring
Art Volt kompatibel:
Ja
3.7V
(empfohlen&aufladbar)
3V Nein*
3.7V Nein*
MID LOW LOWER
480 160 3
LUMENS LUMENS LUMENS
9h 25h 433h
(Beam Distance)
(Peak Beam Intensity)
(Impact Resistant)
(Waterproof AND Submersible)
Thanks for purchasing NITECORE!
®
TM 06
HINWEIS:
Vor dem Einlegen der Batterien bitte den Silkat-Beutel entnehmen!
Nach dem Einlegen der Batterien beginnt die Kontroll-LED zu blinken, um
die Batteriespannung anzuzeigen. Für weitere Details lesen Sie die
"Power-Tipps" in dieser Anleitung.
WARNUNG:
1. Legen Sie die Batterien ein, wie auf der Innenseite des
Batteriefachs gekennzeichnet.
2. Mischen Sie keine Batterien verschiedener Typen / Marken.
3. Wenn die EC21 in einem Rucksack aufbewahrt oder für längere
Zeit nicht benutzt wird, empfiehlt NITECORE® die Endkappe zu
lockern oder die Batterien zu entfernen. Hierdurch wird das
Gerät vollständig vom Strom getrennt und ein unbeabsichtigtes
Einschalten oder das Auslaufen der Batterien verhindert.
Momentanes Leuchten
Drücken Sie den Heckschalter im ausgeschalteten Zustand halb durch.
Solange Sie den Schalter in dieser Position halten, leuchtet die TM06.
Entlasten Sie den Schalter, verlischt das Licht.
Konstantes Leuchten
Einschalten: Drücken Sie den Heckschalter ganz durch, bis Sie ein
„Klickgeräusch" hören.
Ausschalten: Drücken Sie den Heckschalter erneut ganz durch, bis Sie
ein „Klickgeräusch" hören. Die TM06 geht aus und wechselt in den
Standby-Modus.
Standby-Modus: Wenn Sie sich im Standby-Modus befinden, drücken Sie
den Heckschalter ganz durch, bis die Kontroll-LED alle drei Sekunden
1-mal blinkt. Dieser Modus hilft, die Taschenlampe in dunklen
Umgebungen zu orten. Im Standby-Modus, mit der Kontroll-LED in
Betrieb, funktioniert die TM06 bis zu 30 Tage. Ohne Betrieb der
Kontroll-LED beträgt die Standby Zeit bis zu 108 Tage.
Helligkeitsstufen
Die TM06 nutzt einen 2-Stufen-Schalter, ähnlich einem Kamera Auslöser.
Die zahlreichen Lichtunktionen werden angewählt, je nachdem wie tief
der Schalter gedrückt wird.
Bei ausgeschalteter TM06 drücken Sie die Seitentaste wiederholt ganz
nach unten durch, um nacheinander die
Helligkeitsstufen Ultra-Low, Niedrig , Mittel, Hoch und Turbo zu schalten.
Ist die TM06 eingeschaltet, und Sie drücken wiederholt die Seitentaste
nur zum Teil durch, durchlaufen Sie die Helligkeitsstufen rückwärts bis
zum Ultra-Low Modus.
Hinweis: Wenn Sie im Ultra-Low /Niedrig- /Mittel- oder Hoch-Modus , den
Seitenschalter nur leicht eindrücken und länger als eine Sekunde halten,
gelangen Sie direkt in den Turbo-Modus.
User Manual
