Sygonix 2368903 Bedienungsanleitung

Bedienungsanleitung

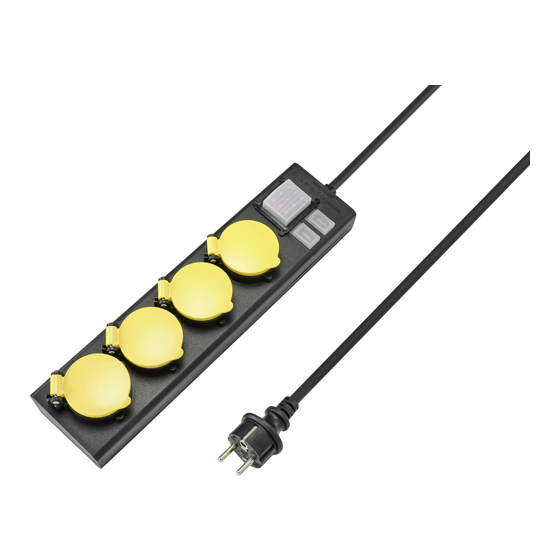

4-fach-Steckdosenleiste mit 2x USB, IP44
Best.-Nr. 2368903
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um eine Steckdosenleiste, die mit vier Steckdosen, zwei USB-A-An-
schlüssen und einem Hauptschalter ausgestattet ist.
Hinweise:
Dieses Produkt entspricht der Schutzart IP44 und ist für die Verwendung in Außenbereichen geeignet.
Damit ist es gegen Spritzwasser aus sämtlichen Richtungen und das Eindringen von Objekten, die
größer als ein Millimeter sind, geschützt.
■
Der durch die Schutzart garantierte Schutz ist ausschließlich unter den nachstehend genannten
Voraussetzungen gewährleistet:
– Die Abdeckungen der einzelnen Steckdosen sind geschlossen.
– Der Stecker des Produkts ist an eine Netzsteckdose der Schutzart IP44 oder höher ange-
schlossen.
– An die Steckdose(/-n) ist/sind ein oder mehrere Stecker der Schutzart IP44 angeschlossen.
■
Die USB-Anschlüsse sind nur im geschlossenen Zustand geschützt.
■
Betreiben Sie das Produkt nicht in Bereichen, in denen sich Wasser ansammeln kann.
Im Lieferumfang sind Warnaufkleber in verschiedenen Sprachen enthalten. Kleben Sie den in Ihrer
Sprache verfassten Warnaufkleber über oder neben den Aufkleber, der bereits am Produkt ange-
bracht ist.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-
schädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen füh-
ren.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-
le Rechte vorbehalten.
2 Lieferumfang
■
Produkt
■
Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie sich die aktuellste Version dieser Bedienungsanleitung über den Link
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
4 Symbolerklärung
Das Symbol mit dem Ausrufezeichen im Dreieck wird verwendet, um auf wichtige Informatio-
nen in diesem Dokument hinzuweisen. Lesen Sie diese Informationen immer aufmerksam.
Stromschlaggefahr!
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-
dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen
oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-
rantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-
fährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich
an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
5.2 Handhabung
■
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das
Produkt:
– sichtbare Beschädigungen aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer
Höhe können das Produkt beschädigen.
■
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
5.3 Buchsen
■
Das Produkt ist mit einem erhöhten Berührungsschutz ausgestattet. Nur wenn beide Kontakte eines
Netzsteckers in beide Öffnungen gleichzeitig eingeführt werden, gibt die integrierte Mechanik die Öff-
nung der Steckdose frei.
1
5.4 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
5.5 Netzkabel
■
Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
■
Der Netzstecker darf niemals mit feuchten Händen an die Netzsteckdose angeschlossen oder von
dieser getrennt werden.
■
Ziehen Sie niemals am Netzkabel, um das Gerät von der Netzsteckdose zu trennen. Ziehen Sie ihn
stets mit den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
■
Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
■
Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker aus der Steckdose.
■
Sorgen Sie dafür, dass das Netzkabel nicht eingeklemmt, geknickt, durch scharfe Kanten beschädigt
oder mechanischen Beanspruchungen ausgesetzt wird.
■
Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große
Kälte.
■
Nehmen Sie auch keine Änderungen daran vor. Wenn Sie dies nicht beachten, kann das Netzkabel
beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen Stromschlag führen.
■
Sollte das Netzkabel Beschädigungen aufweisen, berühren Sie es nicht.
– Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z. B. über den zugehörigen Siche-
rungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose.
– Nehmen Sie das Produkt unter keinen Umständen mit einem beschädigten Netzkabel in Betrieb.
■
Ein beschädigtes Netzkabel darf nur vom Hersteller, einer vom Hersteller beauftragten Werkstatt oder
einer ähnlich qualifizierten Person ausgetauscht werden, um jegliche Gefährdungen zu vermeiden.
■
Achten Sie darauf, dass das Kabel nicht eingeklemmt, geknickt oder durch scharfe Kanten beschä-
digt wird.
■
Verlegen Sie Kabel immer so, dass niemand darüber stolpern oder sich in ihnen verfangen kann. Bei
Nichtbeachtung besteht Verletzungsgefahr.
5.6 Angeschlossene Geräte
■
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die
das Produkt angeschlossen wird.
5.7 Produkt
■
Nicht hintereinander stecken!
■
Nicht im abgedeckten Zustand betreiben.
■
Nur bei Trennung von der Netzstromversorgung spannungsfrei.
www.conrad.com/
■
Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten. Kinder können die Gefahren, die
beim falschen Umgang mit elektrischen Geräten entstehen, nicht erkennen. Es besteht Lebensgefahr
durch einen elektrischen Schlag!
6 Reinigung und Wartung
HINWEIS! Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische
Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
7 Entsorgung
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
8 Technische Daten
Eingangsspannung/-strom..................... 230 V/AC, 16 A, 50 Hz
Leistungsaufnahme ............................... max. 3680 W
USB-Ausgang ....................................... USB-A x 2 (gemeinsam genutzte Ausgangsleistung): 5 V/DC,
Kabeltyp................................................. H07RN-F 3G, 1,5 mm²
Schutzart ............................................... IP44
Länge des Kabels.................................. 1,4 m
Verbraucher........................................... 2 x USB-A-Anschluss
Erhöhter Berührungsschutz................... Ja
Steuerung der Steckdosen.................... 4 x Steckdose (EIN/AUS)
Schutzvorrichtungen (USB)................... 2 x USB-A: Abschaltung bei Überspannung, Schutz vor Kurz-
Betriebsbedingungen............................. -20 bis +50 °C, 100 % rF
Lagerbedingungen................................. -20 bis +50 °C, 100 % rF
Abmessungen (L x B x H) ..................... 318 x 80 x 71 mm
Gewicht (ca.) ........................................ 687 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright by Conrad Electronic SE.
*2368903_V3_0821_dh_mh_de
Nehmen Sie keinerlei Änderungen an den elektrischen Komponenten des Ladegeräts vor.
Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlags!
■
Vergewissern Sie sich, dass der Netzstecker des Geräts ordnungsgemäß angeschlos-
sen ist.
■
Sollte eine der elektrischen Komponenten beschädigt sein, sehen Sie von der weiteren
Verwendung des Geräts unbedingt ab.
■
Nehmen Sie keine Änderungen an den elektrischen Komponenten vor.
Elektronische Geräte sind recycelbar und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Nutzungsdauer gemäß den einschlägigen Gesetzen.
max. 2,1 A, max. 10,5 W
4 x Steckdose
2 x USB-A-Anschluss (immer EIN)
schluss, Abschaltung bei Überlast
