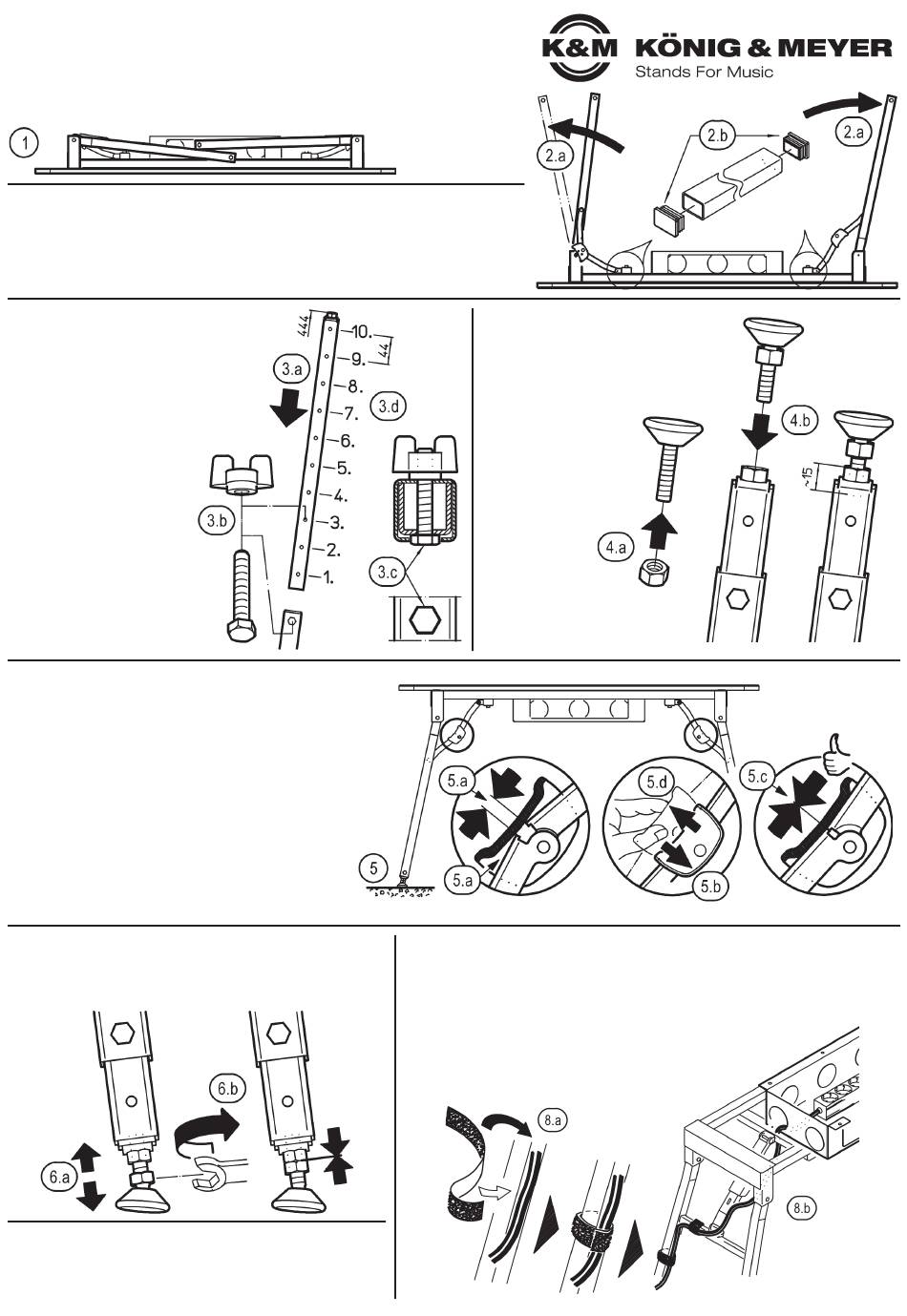

AUFSTELLANLEITUNG
1 AUSGANGSLAGE
1
Gestell auf den Boden stellen, sodass die Füße oben liegen
2 VORBEREITUNG
2.a Beide Fußgestelle bis zum Anschlag nach oben klappen
2.b Die nach hinten verlaufenden Rohre dienen zur Aufnahme von Zubehör wie
2.b
z.B. der Ablage für DJ-Tisch 12166-000-55.
2.b
Wir empfehlen, die nicht benutzen Öffnungen der Rohre mit den Kappen d.1 zu verschließen.
3 MONTAGE der U-PROFILFÜSSE
3.a U-Profil-Fuß mit offenem Ende
3.a
voran in das jeweilige Fußrohr
3.a
eintauchen lassen und...
3.b ...mittels Sechskant-
3.b
schraube d.2 und Flügel-
3.b
mutter d.3 verschrauben.
3.c Der Kopf der Schraube muss
3.c
dabei verdrehsicher im
3.c
Sechskant des äußeren
3.c
Rohres sitzen.
3.d HINWEIS: alle vier U-Profile
3.d
sind in der gleichen Höhe zu
3.d
montieren. Dazu die
3.d
Löcher 1.-10. abzählen.
5 FUSSGESTELL SICHERN - KLAPPSCHARNIER BETÄTIGEN
5 Das Stativ nun auf die Füße stellen
5.a WARNUNG: Am nicht eingerasteten Klappscharnier
5.a WARNUNG:
besteht QUETSCHGEFAHR!
5.a
Fassen Sie Klappscharniere deshalb stets außen an
5.a
den Schutzbügeln an.
5.b Die Schutzbügel werden nun nach innen gedrückt...
5.c ...bis die Klappscharniere eingerastet sind.
5.c
Anschließend machen Sie eine Probe um sicherzustellen,
5.c
dass die Fußgestelle wirklich eingerastet sind: d.h. die
5.c
Füße dürfen sich in diesem Zustand nicht mehr nach
5.c
innen klappen lassen.
5.d Um die Füße wieder einklappen zu können, muss zuvor
5.d
durch Ziehen am Schutzbügel das Klappscharnier
5.d
entriegelt werden.
6 BODEN-STELLSCHRAUBE JUSTIEREN
6.a Zunächst die Boden-Stellschrauben d.5 der Reihe nach justieren, bis
6.a
das Stativ wackelfrei in der Waage steht.
6.b Diesen Zustand sichern durch Anziehen der unteren Kontermutter.
7 HÖHE EINSTELLEN
Sie kann eingestellt werden über:
7.a die vier U-Profil-Füße in 10 Stufen (Kapitel 3) von 600 - 1000 mm
6.a
7.b die Boden-Stellschrauben (Kapitel 6) - Feinjustierung/Bodenausgleich
4 MONTAGE der
4
BODEN-STELLSCHRAUBE
4.a Zunächst die
4.a
Sechskantmuttern d.4
4.a
bis zum Anschlag auf
4.a
die Gewinde der
4.a
Boden-Stell-
4.a
schrauben d.5
4.a
drehen.
4.b Diese dann
4.b
ca. 15 mm tief
4.b
in die Füße
4.b
einschrauben.
8 KLETTHALTEBÄNDER (3 Stück)
8.a Das Kabel ans Stativrohr halten und beides mit einem Klett-
8.a
band umwickeln. Dabei auf gute Überdeckung der Klett-
8.a
flächen achten.
8.b Bei Bedarf können bis zu drei Klettbänder eingesetzt werden.
HINWEIS! Vor dem Zusammenklappen des Stativs Kabel entfernen.
Beispiel
