FERRANTI MODULAR Montageanleitung Seite 3

MONTAGEANLEITUNG
HUNDEZWINGER - MODULAR Modell
(1), Schrauben (2) und Muttern (3).
1) Positionieren Sie die Halterungen (1) auf der Innenseite
in Übereinstimmung mit den vorgebohrten Löchern an der
Wand (B).
Hinweis: Um das Einsetzen zu erleichtern, empfehlen wir,
die Rahmen der Platte mit einem Schraubendreher an den
durch die Pfeile markierten Stellen aufzudrücken.
2) Befestigen Sie sie mit Schrauben (2) und Muttern (3).
3) Befestigen Sie die Vorderwand (C) auf die gleiche Weise
an den Seitenwänden (B).
1B − Montage des Hundehüttedaches
► Nehmen Sie die Schrauben (4) und Dichtungen (5) aus
dem mitgelieferten Satz.
1) Legen Sie das Dach (D) auf den Rahmen; befestigen Sie
die Halterungen (1) an der Innenseite der Hundehütte wie in
Punkt 1) angegeben.
Abb. 1
2x
1A
Innen
B
3 2 1
Aussen
2
1C
E
Ferranti s.r.l. Unipersonale
Via Vicinato n. 43 - Frazione Fratta - 06036 Montefalco (PG) - Italy
Tel. (+39) 0742 399096

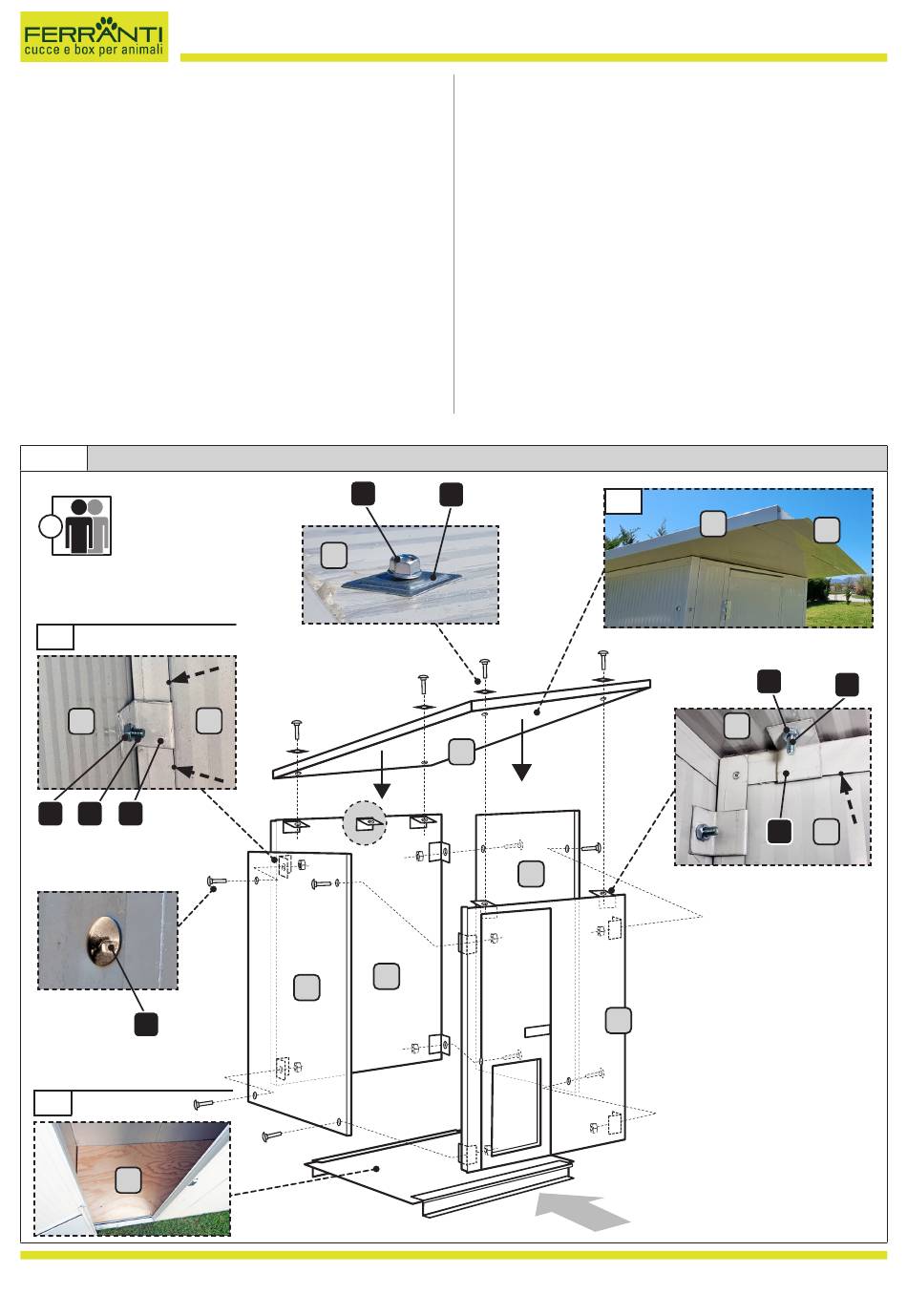

MONTAGEPLAN DER HUNDEHÜTTE
4
D
Aussen
A
B
DE - Übersetzung aus der Originalsprache (Italienisch)
2) Sichern Sie sie mit Schrauben (4) und Dichtungen (5).
An der Rückwand (A) haben die Modelle 200x300 und
200x400 eine zusätzliche Halterung.
1C − Montage des Trittbretts
1) Gehen Sie durch die Tür in das Innere der Hundehütte und
setzen Sie das Trittbrett (E) ein.
Fahren Sie mit der Montage des Zauns fort (offener Bereich).
SCHRITT 2: MONTAGE DES ZAUNS ( ABB. 2 )
2A − Montage der seitlichen Maschendrahtpaneelen
► Nehmen Sie aus dem mitgelieferten Satz die Muttern (3),
Schrauben (7) und Bolzen (8).
1) Positionieren Sie die Seitenwände (A1 - A2) in Kontakt mit
der Vorderwand (C) der Hundehütte und befestigen Sie sie
in den dafür vorgesehenen Löchern mit den Schrauben (7),
5
D
B
A
1B
D
D
Innen
C
info@ferrantinet.com - www.ferrantinet.com
Rel. 08-2022 - Rev. 0.0
D1
3
4
1 A
