Inhaltszusammenfassung für PowerVision PoweRay

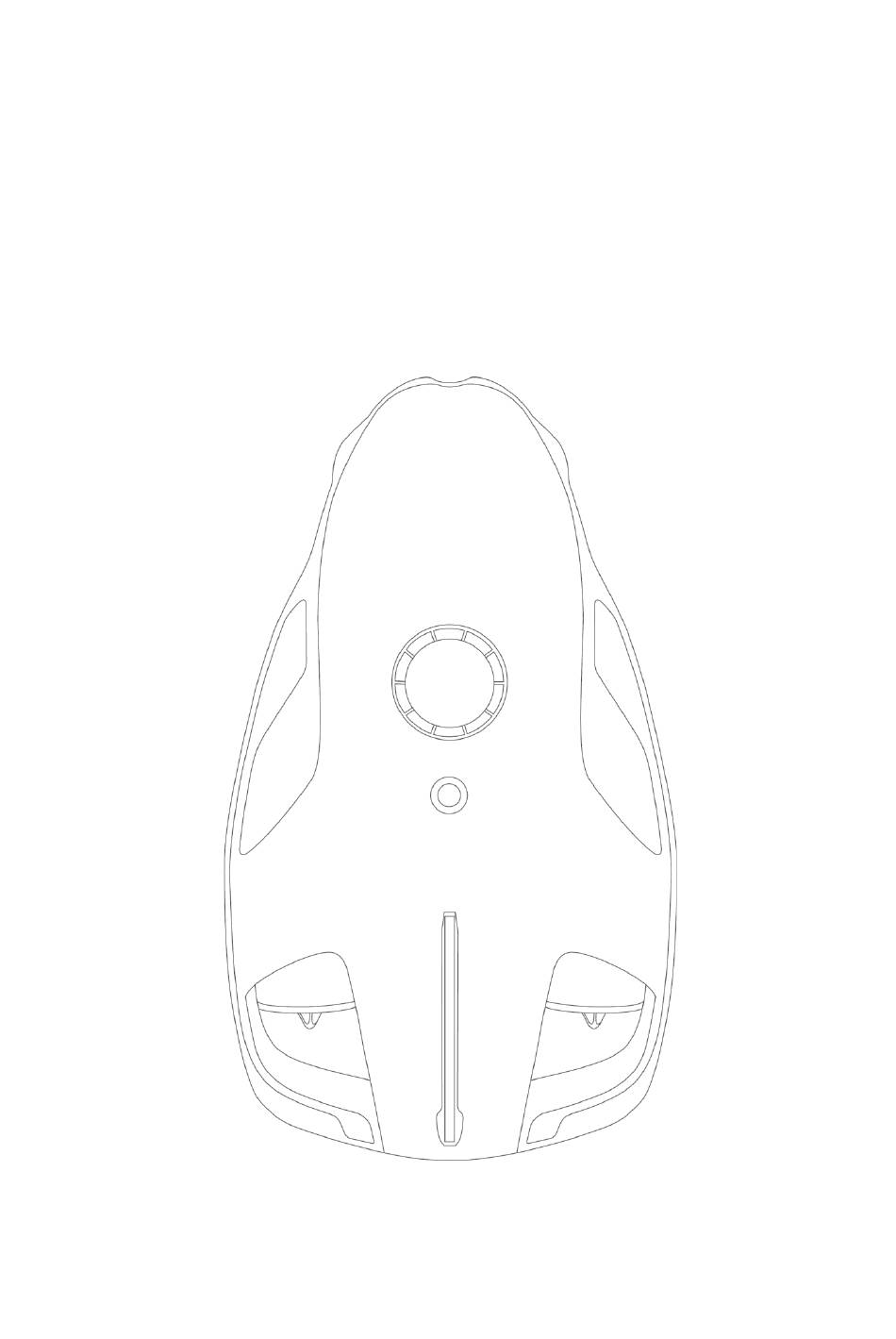

- Seite 1 PoweRay PowerRay-Benutzerhandbuch PEGF-E2,0 PowerVision...
-
Seite 2: Produktübersicht
Produktübersicht Einleitung PowerRay kann in Süß- oder Salzwasserumgebungen bis zu 30 Meter unter Wasser eingesetzt werden. Es kann Unterwasser-Richtungsfix- und Tiefen-fixierte Navigation realisieren. Der PowerRay kann auch schießen, Fische suchen und das Angeln unter Wasser unterstützen und Echtzeit-Bildvorschau Bewegungssteuerung über VR-Brillen , Fernbedienung und App realisieren. Die ausgestattete 4K-Kamera kann 12-Megapixel-Fotos und 4K-Videoaufnahmen erzielen. -
Seite 3: Anzeige Von Produktteilen
Anzeige von Produktteilen Angelgerät VR-Brille Schleppen von Leinen Basisstation Netzteil Fish Finder Ladekabel VR-Brillen- Stirnband Netzteil Netzkabel PowerRay Pro Fahrzeug Fernbedienung Kommunikationskabelbinder Angler-Version Explorer-Version Version des Assistenten • • • PowerRay (32G, PowerRay (32G, inklusive PowerRay (64G, mit exklusiver Elektromagnet, ohne Elektromagnet, ohne Elektromagnet, mit Gummistopfen) -
Seite 5: Charging Und Teileverbinder
Charging und Teileverbinder Fernbedienung Basisstation Host PowerSeeker Vorbereitung der Navigation Öffnen Sie die Schalterabdeckung des PowerRay Öffnen untere die obere Abdeckung des Sie die Abdeckung des PowerRay, entfernen Sie Fischfinders und installieren Sie den Fischfinder im Uhrzeigersinn auf PowerRay. - Seite 6 Stecken 12-polige Ende Host- Kommunikationskabels Kommunikationskabelbuchse /Ladebuchse, den Stecker fest. (Nach und ziehen Sie erfolgreichem automatisch einschalten.) Die Stromversorgung wird mit einem auffordernden Ton Zugriff eingeschaltet und ein blaues Licht leuchtet auf der Heckflosse auf. verbunden ist, festziehen *Bitte stellen Sie sicher, dass Sie das Kommunikationskabel, das mit dem PowerRay Stecken 4-polige Ende...
-
Seite 7: Aktivierung Und Navigation
Aktivierung und Navigation Schalten Sie das Mobilgeräts ein, 2. Ö ff nen Sie die App , fü ll en WLAN des suchen nach drahtlosen die Registrierung aus und melden Sie Basisstations-Hotspot: PRA_Station_xxx. sich in der App an. Stan da rd kennw or t : 1234567890. Wenn das Gerät nicht aktiviert ist wird auf der App-Seite das... - Seite 8 PowerRay Hauptprodukt Hauptprodukt Overview PowerRay kann in Süß- oder Salzwasserumgebungen bis zu 30 Meter unter Wasser eingesetzt werden. Es kann Unterwasser-Richtungsfix- und Tiefen-fixierte Navigation realisieren. Die ausgestattete 4K-Kamera kann 12-Megapixel-Fotos und 4K-Videoaufnahmen erzielen. Navigationslicht HD-Kamera Ködertropfen Befestigungspunkt Fish Finder Montageloch Vertikales Triebwerk Steckdose Hecklicht...
-
Seite 9: Navigationsmodus
Navigationsmodus Der d evic navi ation mode ist unterteilt in o "s table image mode" undd "depth-fixed mode". Der Navigationsmodus kann über die Modusschaltertaste auf Fernbedienung oder in App umgeschaltet werden. Die beiden Navigationsmodi werden wie folgt beschrieben: Stabiler Bildmodus: Passen Sie den Winkel des PowerRay und die... -
Seite 10: Statusanzeige
Statusanzeige Aufladung Laden: Das Rücklicht blinkt langsam und die Scheinwerfer sind ausgeschaltet. Ladevorgang abgeschlossen: Das Rücklicht leuchtet fest und die Scheinwerfer sind ausgeschaltet. Anzeige bei niedrigem Batteriestand Wenn die Leistung 10% beträgt, gibt es einen Batteriealarm und das Rücklicht flackert. So sperren und entsperren Sperre: Das Rücklicht flackert für etwa 1 Sekunden und die Helligkeit wird nach... -
Seite 11: Fernbedienung
Fernbedienung Überblick Die PowerRay-Fernbedienung kann drahtlos mit der Basisstation verbunden werden, indem Bewegungssteuerung, Lichteinstellung, Geschwindigkeitsanpassung, Fotoaufnahmen, Videoaufnahmen, Hakenfreigabe, tiefenfeste Steuerung und andere Funktionen. Benutzer können PowerRay-Operationen Hilfe der Fernbedienung problemlos abschließen. PowerRay-Fernbedienung verfügt über eine integrierte Akkukapazität von 3000 mAh und kann bis zu 20 Stunden betrieben... -
Seite 12: Vorbereitung Der Fernbedienung
Vorbereitung der Fernbedienung Vorbereitung der Fernbedienung Nehmen Drehen Befestigen Standardfernbedienung Schaltfläche Telefon unterstützte Rückseite unterstützten vorderen Halterung und mobile Gerät und ziehen stellen Sie sicher, dass heraus Mobilgeräts installieren das untere obere Ende es eingeklemmt ist. Ende mobilen Geräts Mobilgeräts nach oben. in der Buchse mobilen Geräts... -
Seite 13: Steuerung Und Bedienung
Unterstützte iPad-Installationsillustration für mobile Geräte Ziehen Sie die Schraube am unterstützten Mobilgerät heraus. Entfernen Sie die mittlere Schiene von der Vorderseite unterstützten Mobilgeräts. Installieren Sie das untere Ende des mobilen Geräts in Buchse mobilen Geräts der Fernbedienung 4.Befestigen Sie das iPad an der Vorderseite des Mobilgeräts und stellen Sie sicher, dass eingespannt ist Steuerung und Bedienung... - Seite 14 Steuerungsmodus des PowerRay-Fernbedienungs-Joysticks ist in 4 Modi unterteilt. Benutzer können ihren eigenen Steuerungsmodus über APP wählen. Vorwärts Oben Oben Vorwärts Vorwärts Oben Oben Vorwärts MODUS3 MODUS4 Fernbedienung Standard-Joystick-Modus der ist "MODE 4". Der linke Joystick steuert den PowerRay nach oben / unten und links / rechts ab. Der rechte Joystick steuert den PowerRay vorwärts/rückwärts. Navigation Ausrüstung Auswahl: das Fernbedienung Schalter Getriebe bis das Ausrüstung Umschalten Knopf in die Mitte der beiden Joysticks.
-
Seite 15: Lade- Und Batterieanzeige
Drehzahlverstellgetriebe Elektromagnethaken Auslöseschalter Fish Finder Modusschalter Schnittstellenschalter Zahnradtaste Elektromagnet-Hakenentriegelungsschalter Die drei Gangschalter stellen die drei Ganggänge des Antriebssystems von unten nach oben ein: Drücken lange 2 Sekunden lang , um den Hakenentriegelungsschalter zu wechseln. L (niedriger Gang 0,5 m/s) (1 Knoten) Der Hakenfreigabestatus, Indikator aus. - Seite 16 Batterieanzeige/WLAN-Verbindungsstatusanzeige 1. Die Batterieanzeige ist in rotes, gelbes und grünes Licht unterteilt 2. Batterie>30%, grünes Licht an. 3. Batterie 10% ~ 30%, gelbes Licht an. 4. Batterie<10%, rotes Licht an. mit der Basisstation verbunden ist, leuchtet die Kontrollleuchte auf und je Nachdem WLAN nach...
-
Seite 17: Kopplung Der Fernbedienung
Kopplung der Fernbedienung Öffnen Sie die Vision+ App, wählen Sie die Fernbedienungseinstellungen aus und klicken Sie auf Remote Controller Pairing. In der Popup-Oberfläche werden Sie aufgefordert, eine 6-Bit-SSID einzugeben, geben Sie die SSID der Fernbedienung ein. -
Seite 18: Übersicht Über Die Basisstation
Basisstation Übersicht über die Basisstation Die Basisstation ist über das Kommunikationskabel mit dem PowerRay verbunden. Fernbedienung, das Mobiltelefon und VR-Brille können über den WLAN-Hotspot der Basisstation verbunden werden . Nach dem Anschließen kann es das Gerät, die Kamera steuern Echtzeitbilder erhalten . Basisstation verfügt über einen eingebauten 3000mAh Akku für 3 Stunden Dauerbetrieb. -
Seite 19: Betrieb Der Basisstation
Betrieb der Basisstation Ein- und Ausschalten: Drücken Sie den Netzschalter 3 Sekunden lang Kontrollleuchte, bedeutet, dass das Gerät erfolgreich eingeschaltet wurde. Drücken Sie erneut für 3 Sekunden, um sich auszuschalten, bis die Anzeige ausgeschaltet ist. Statusanzeige Batterieanzeige: Überprüfen Sie nach dem Einschalten der Basisstation den aktuellen Batteriestatus über die Leistungsanzeige der Basisstation. - Seite 20 Fischfinder Überblick PowerRay Fish Finder* kann Fische und Gelände innerhalb von 40 m unter Wasser erkennen und in Echtzeit über Vision+ anzeigen. Der Boden des Fischfinders ist mit dem Fischanlocklicht ausgestattet, umFische anzulocken. Der Fish Finder kann auch für den unabhängigen Gebrauch mit einer Angelrute entfernt werden. *Nur die Angler-Version und die Wizard-Version sind mit dem Gerät und den Funktionen ausgestattet.
-
Seite 21: Verwendung Des Fischfinders
Angelschnur feste Position Großbuchstabe Mittelbuchstaben Kleinbuchstabe Ladebuchse Fisch locklicht Verwendung des Fischfinders Verwendung mit PowerRay PowerVision Öffnen das Lukengehäuse an der Unterseite Öffnen Sie die Vision + App, rufen Sie die Hosts, entfernen den Großbuchstaben PowerRay-Steuerungsschnittstelle des Fish Finder und installieren Sie ihn im klicken Sie auf "Navigation... - Seite 22 Klicken Sie auf die Symbolschaltfläche der Hauptoberfläche oder Fish Finder auf drücken Sie kurz die Taste Finder Fish / Kamerabildschirmschalter, um Fish Finder-Schnittstelle wechseln und diese zu verwenden. Verwenden Sie Fish Finder allein 1. O ffen das oberer c 3. Schalten Sie das mobile Gerät 2.
-
Seite 23: Angelgerät Zum Schleppen Von Leinen
Intelligent Bildgebung Tiefenlin Aktivieren / Deaktivieren Landkarte Erkennungsdat V ision+ APP Fischsuche Schnittstelle Funktion Einführung Angelgerät zum Schleppen von Leinen Befestigen Sie die Angelschnur am Angelgewichtsmagneten und steuern Sie PowerRay über Fernbedienung oder die Vision + APP, Haken zur festen Lieferung angegebenen Ort zu senden. - Seite 24 Schalten Sie die "Vision+" APP-Schnittstelle in den VR-Modus und folgen Sie den Anweisungen, um das Mobiltelefon in die VR-Brille einzulegen. Aufspannplatte Stecken Sie das Mobiltelefon in die Befestigungsplatte und drücken Sie, um den Spalt der Plattenabdeckung schließen Setzen Sie die Abdeckung der Befestigungsplatte in die VR-Brille Über die VR-Kopfsteuerungsfunktion: Aktivierung der Kopfsteuerung: Drücken Sie die...
-
Seite 25: App Herunterladen
Vision+ App herunterzuladen, scannen Sie bitte den folgenden QR-Code oder über den App Store und schauen Sie sich Video-Tutorials bei Vision+ oder www.powervision.me an. Asien Europa Nordamerika App-Verbindung und Login Öffnen Sie Vision+ APP. Betreten Sie das "Personal Center", registrieren Sie sich und loggen Sie sich ein. - Seite 26 A n a p a a t i n i n i t e t r f r i n fu n o c d t ktion PowerRay-Hauptschnittstelle PowerSeeker Hauptschnittstelle Bild-/ Videoschnittstelle Service-Schnittstelle...
- Seite 28 Linker Rechter Joystick Joystick Vorwärts Oben Linkskurve Rechtskurve Rückwärts Herab APP Motion Operation Control Navigation Klicken Sie auf die Schaltfläche Einstellungen in der oberen rechten Ecke.
- Seite 29 Wählen Sie Steuerungseinstellungen-Bewegungsmodus. Drücken Sie zur Steuerung das Bewegungssteuerungssymbol in der unteren rechten Ecke.
-
Seite 30: Foto - Und Videoexport
Foto - und Videoexport Export und Freigabe mobiler Geräte 1. Verbinden Sie PowerRay, Kommunikationskabel und drahtlose Basisstation. Starten Sie das Gerät. 2. . Schalten WIFI Mobilgeräts , suchen Sie und greifen Sie auf den drahtlosen Basisstations-Hotspot zu: PRA_Stati on_xxx. Standardkennwort: 1234567890. - Seite 31 Exportieren von Videos und Fotos mit PowerView PowerView ist ein Foto- und Videoexport-Tool, das PowerRay unterstützt. Sie können offizielle PowerVision-Website besuchen , um die neueste Version herunterzuladen und zu installieren. Verbinden Sie PowerRay, Kommunikationskabel und drahtlose Basisstation. Starten Sie die Basisstation.
-
Seite 32: Navigationssicherheit
Navigationssicherheit METER S t ay aw ay fr om Navigieren im Menschenmassen nicht Treten Sie auf und Navigieren Sie in Sichtbereich Häfen. Versuchen Sie tauchen während offenen und klaren auch, in Tiefen von 5ft Gewässern Betriebs nicht mehr als zu bleiben. oder mehr 30 Meter oder 98 ft Bitte... -
Seite 33: China Rohs
China RoHS Bezeichnung und Gehalt von Gefahrstoffen in Produkten Gefahrstoff Blei Quecksilb Cadmium Hexavalent Polybromierte Polybromierte Name des (Pb) er (Hg) (CD) Biphenyle (PBB) Diphenylether chromi Teils (PBDE) (Cr6 ) Außengehäus Leiterplatte Kabel Kamera Motor Dieses Formular wird gemäß SJ/T 11364-2014 erstellt. O: gibt an, dass der Gehalt des gefährlichen Stoffes in allen homogenen Materialien des Teils unter... - Seite 34 PowerVision G et it on Erhältlich auf der Googtc play Copyright 2017 Powervision Robot Inc. Alle Rechte Store vorbehalten.
