Fermod 920 Montageanleitung Seite 5
Fastener zentralverschluss
Inhaltsverzeichnis
N°
Qté
Désignation
SAV
Qty
Qty
1
1
Boîtier extérieur sans clé (920)
Boîtier extérieur à clé (921)
1a
1
2
1
Plaque embase extérieure
3
1
Tube P.V.C.
Douille d'assemblage
4
1
Poussoir
5
1
6
1
Joint d'embase intérieure
Embase intérieure
7
1
Capuchon
8
1
Joint torique
9
1
Vis fixation boîtier
10
2
Cale alu (Z = 15 mm)
11
1
Ensemble embase de gâche
12
1
Ensemble embase de gâche
12a
1
Gâche réglable
13
1
14
1
Vis de gâche
Rondelle conique
15
1
Plaque crantée
16
2
Cale de gâche (Z = 17)
17
1
Corps de gâche (H = 47/62 mm)
18
1
H = 47 mm
H = 62 mm
Corps de gâche (H > 82 mm)
18a
1
Vis fixation corps de gâche
19
2
20
3
Rondelle d'embase intérieure
(1) Vis non fournies / (1) Screws not supplied / (1) Schrauben nicht geliefert

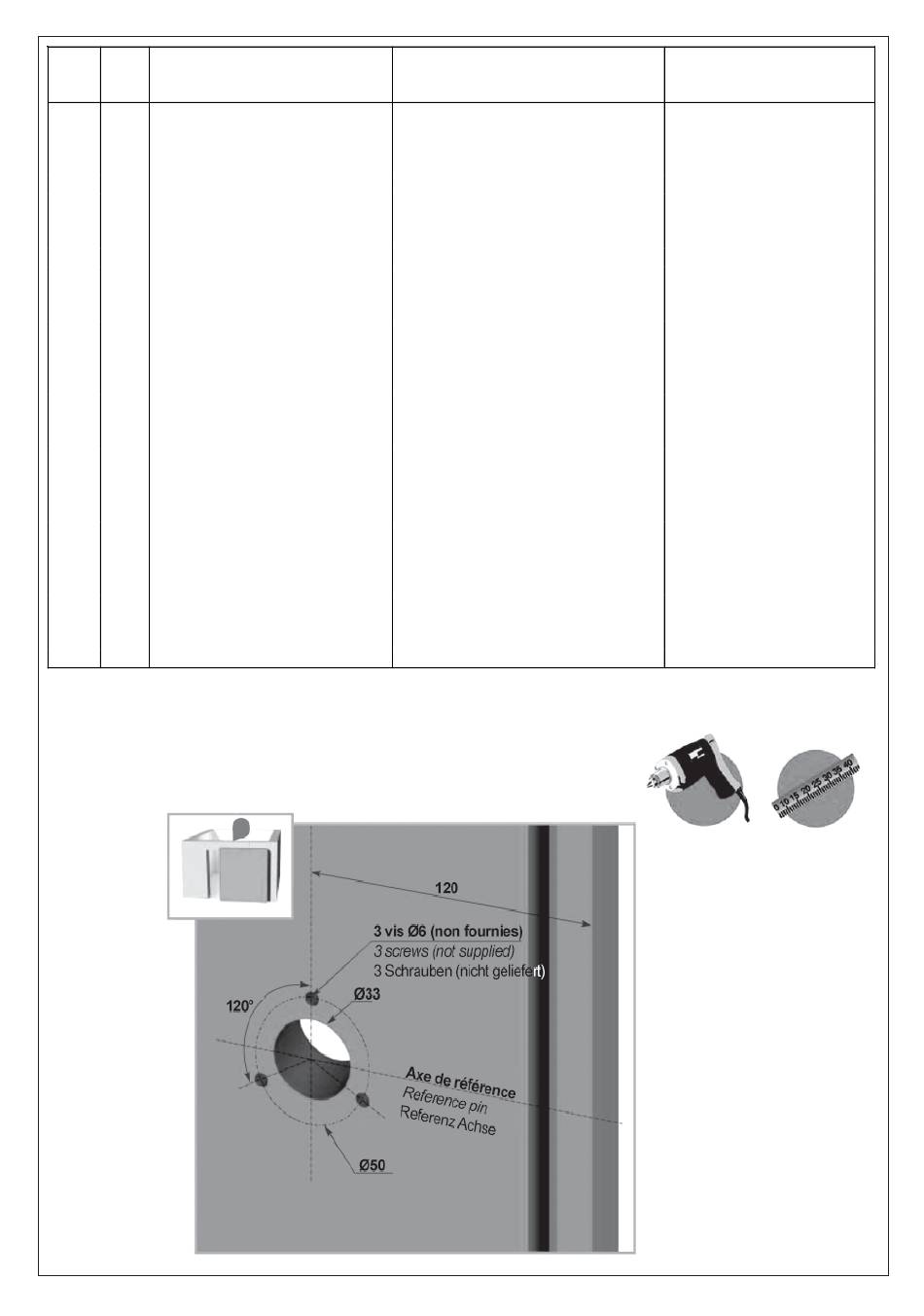

PERCAGE DE L'INTERIEUR DE LA PORTE
DRILLING OF THE INTERNAL DOOR
BOHRUNG ONNENTÜR
Designation
External housing without lock (920)
External housing with lock (921)
External base plate
PVC tube
Bushing
Push piece
Internal plate shim
Internal handle
Cap
Gasket
Fixing screw/housing
Aluminium Shim (Z = 15 mm)
Strike unit
Strike unit
Adjusting strike
Screw/Strike
Washer
Plate
Strike shim (Z = 17)
Strike holder (H = 47/62 mm)
H = 47 mm
H = 62 mm
Strike holder (H > 82 mm)
Fixing screw/strike holder
Washer internal handle
- 5 -
5
Designation
Aussengehaüse ohne
Schloss (920)
Aussengehaüse mit Schloss
(921)
Grundplatte, Aussen
PVC-Rohr
Hülse
Druckstange
Dichtung, Innenöffner
Innengriff
Abdeckkappe
Dichtungsring
Befestigungsschraube /
Gehaüse
Aluminium Unterlage
(Z = 15 mm)
Einheit Kloben
Einheit Kloben
Klobeneinstellung
Schraube/Kloben
Konische Unterlegscheibe
Platte
Klobengehaüse (Z = 17)
Klobengehaüse
(H = 47/62 mm)
H = 47 mm
H = 62 mm
Klobengehaüse (H > 82 mm)
Befestigungsschraube /
Klobengehaüse
Unterlegscheibe
NM920-S
Inhaltsverzeichnis
