4.2 Mechanische Montage

Der WTR 190 ist als Wandaufbaufühler ausgeführt. Verwenden Sie für die Montage
den dafür vorgesehenen Bohrungen im Gehäuse. Nutzen Sie hierfür passende
Schrauben, die das Gehäuse nicht zerstören. Nur hierdurch können wir Ihnen eine
optimale Messstelle inkl. der Schutzklasse zusagen.
Überprüfen Sie nach Aufbau des Sensors die Dichtigkeit des Gehäuses und nach
Installation der Anschlussleitung die Dichtigkeit der Verschraubung (Kabeleinführung)

4.3 Elektrische Montage

Die elektrische Installation muss im spannungslosen Zustand erfolgen.
- Führen Sie das Anschlusskabel in die Kabeleinführung (Verschraubung) ein. Ach-
ten Sie hierbei darauf, die Dichtung der Kabelverschraubung nicht zu verletzen.
- Schließen Sie die Anschlussleitungen gemäß Ihrer Aufgabe an.
- Wird ein Messumformer verwendet, kann dieser über die jeweilige Schnittstellen
konfiguriert werden.
- Schließen Sie das Gehäuse und schalten Sie die Spannung ein.

5. Betrieb

Vor der Einschaltung des Gerätes, sollte überprüft werden, ob der
Sensor richtig installiert und verkabelt worden ist.
promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29
1. Schrauben des Gerätedeckels lösen und
den Deckel entfernen.
2. Das Gerät mit passenden Schrauben
durch die vorgesehene Bohrungen im
Gehäuse an der Wand befestigen.
3. Gerätedeckel wieder festschrauben.

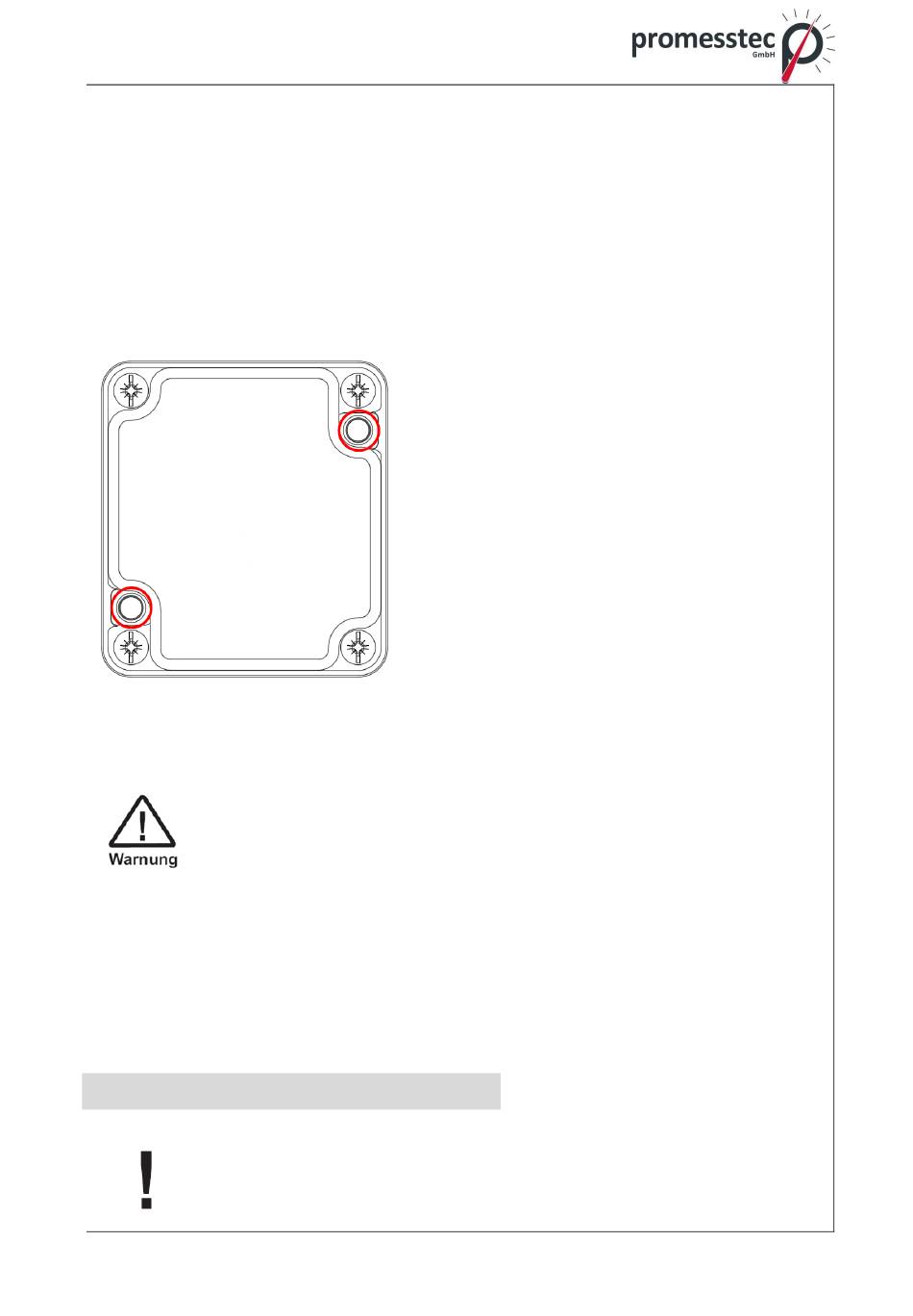

Vorgesehene Bohrungen für die Montage
