promesstec WTR 190 Bedienungsanleitung
Widerstandsthermometer
Vorschau ausblenden
Andere Handbücher für WTR 190:
- Bedienungsanleitung (4 Seiten) ,
- Kurzanleitung (4 Seiten)
Verwandte Anleitungen für promesstec WTR 190
Inhaltszusammenfassung für promesstec WTR 190

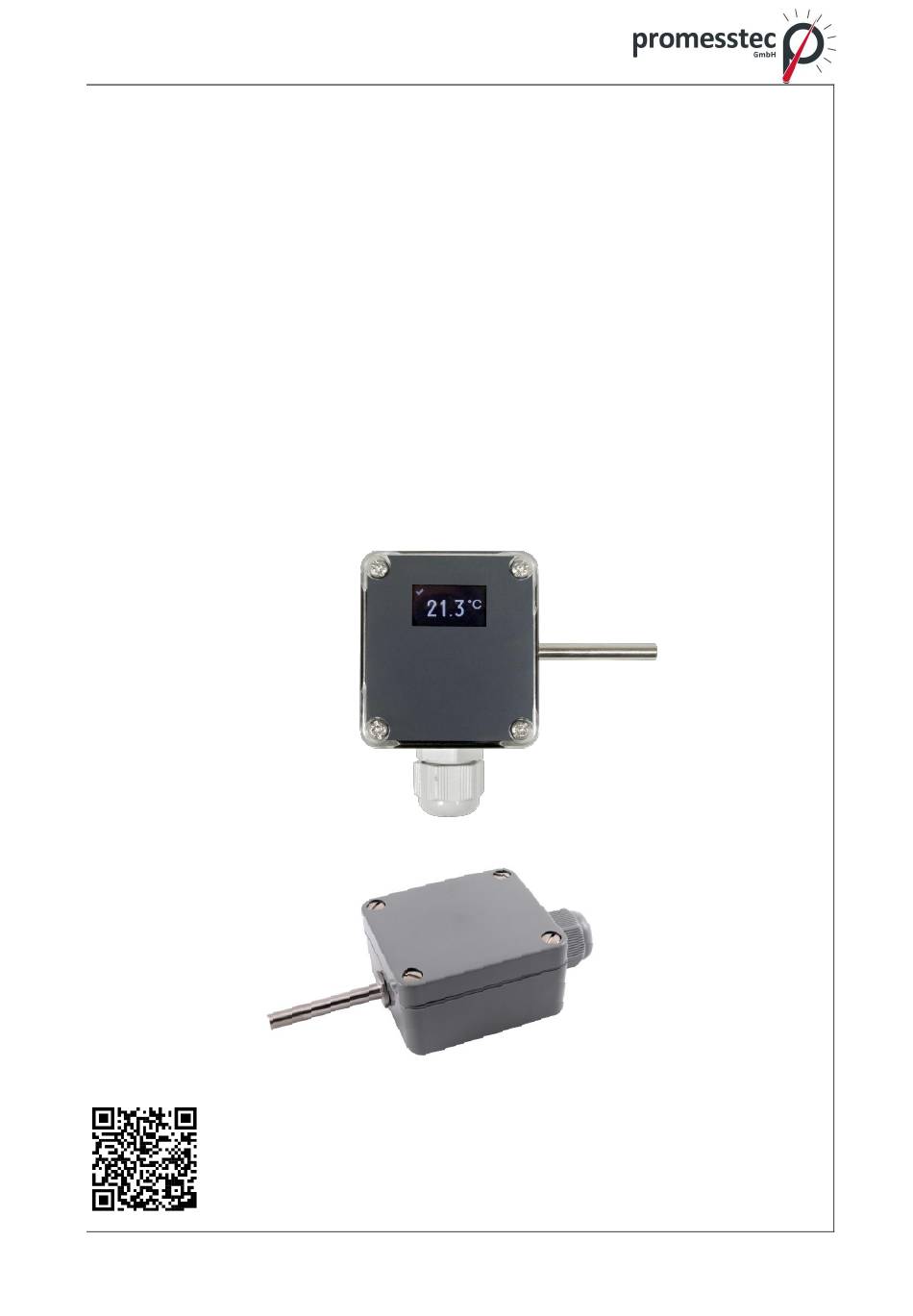

- Seite 1 Bedienungsanleitung Widerstandsthermometer WTR 190 Version 2.2.1 promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de...
-
Seite 2: Inhaltsverzeichnis
Konfiguration KMUS 100 ................14 5.3.1 Messbereichsauswahl durch DIP-Schalter ..........14 5.3.2 Feinabgleich durch Korrekturpoti ............15 promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... - Seite 3 Demontage, Rücksendung, Reinigung und Entsorgung ........18 Demontage ....................18 Rücksendung ....................18 Reinigung ..................... 18 Entsorgung ....................18 promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de...
-
Seite 4: Allgemeines
100 einen 0..10V- Ausgang. Der WTR 190 ist auch mit DMU 50 erhältlich. Der DMU besitzt neben einem 4..20mA-Ausgang ein hochauflösendes OLED Display. 1.2 Übersichtsdarstellung WTR 190-C1-1A2/PT1000-DMU promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 5: Zeichen Und Abkürzungen
Oberflächen oder Flüssigkeiten zu Verbrennungen füh- ren kann, wenn sie nicht gemieden werden. 2. Transport, Verpackung und Lagerung 2.1 Transport promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 6: Verpackung
Gerätetemperatur an die Raumtemperatur abwarten. Durch eine nichtbestimmungsgemäße Verwendung sind Ansprüche jeglicher Art ausge- schlossen. promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 7: Personalqualifikation
Vorsichtsmaßnahmen zu ergreifen. Dieses Gerät darf nicht in Sicherheits- oder Not-Aus-Einrichtungen verwendet werden. Feh- lerhafte Anwendungen des Gerätes können zu Verletzungen füh- promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 8: Inbetriebnahme
WTR 190 passiv WTR 190 mit DMU 50 WTR 190 mit KMU 100 WTR 190 mit KMUS 100 promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 9: Mechanische Montage
Vor der Einschaltung des Gerätes, sollte überprüft werden, ob der Sensor richtig installiert und verkabelt worden ist. promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 10: Konfiguration Dmu 50
Skalierung des Stromausgangs sowie das Über- und Unterlaufverhalten des Messbereiches. Außerdem werden der Status, der Messwert und der Stromwert in Echtzeit ausgelesen. promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 11: Pmtkonfigtool - Verbindung Zwischen Wtr190-Dmu Und Pc
Durch das Betätigen des Button „Werkseinstellungen“ werden alle Parameter und Einstellungen auf den Auslieferzustand zurückgesetzt. Werkseinstellungen: Anzeige: 0° Fehlerstrom: aktiviert MessbereichMin.: -30,0 °C MessbereichMax.: +80,0°C promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 12: Status
Dazu muss der minimale Temperaturwert für 4mA und der maximale Tempera- turwert für 20mA angegeben werden. promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 13: Konfiguration Kmu 100
Um auf das Gerät zugreifen zu können, muss in der Anwendung als Erstes eine Ver- bindung aufgebaut werden. Anschließend können die Einstellungen des KMU ausge- lesen und geändert werden. promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 14: Konfiguration Kmus 100
Achtung: Für Pt1000 sind nur die Bereiche 1..5 verfügbar. Jumper = 1: gesteckt Jumper = 0: nicht gesteckt promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 15: Feinabgleich Durch Korrekturpoti
Konfiguration: Handelsübliches USB C Kabel (kein Program- mieradapter Notwendig) Windows Anwendung für die Konfiguration („pmt- KonfigTool“) promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 16: Technische Daten Kmu 100
0V = -20°C, 10V = 150°C Elektrischer Anschluss: 5x Klemmenanschluss 1,5 mm² Konfiguration: DIP-Schalter (12 unterschiedliche Messbereiche) promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 17: Technische Zeichnungen
WTR 190 mit DMU 50 WTR 190 passiv/ WTR 190 mit KMU 100/ WTR 190 mit KMUS 100 promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de... -
Seite 18: Demontage, Rücksendung, Reinigung Und Entsorgung
7.4 Entsorgung Entsorgen Sie Gerätekomponenten und Verpackungsmaterialien umweltgerecht entsprechend den landesspezifischen Abfallbe- handlungs- und Entsorgungsvorschriften. promesstec GmbH I Niedersachsenstraße 4 I D-Schüttorf I Tel.:+49 (0)5923/ 90 229 0 I Fax:+49 (0)5923/ 90 229 29 E-Mail: zentrale@promesstec.de I Internet: www.promesstec.de...
