7 Verlegen Sie eine seewassertaugliche, vollverzinnte Fernbedienungseinschaltleitung aus Kupfer von 0,5 bis
2
0,75 mm (AWG 20; nicht im Lieferumfang enthalten) vom Verstärker zur AMPLIFIER ON Leitung am Radio.
HINWEIS: Der Verstärker und das Radio müssen mit derselben Masse für das AMPLIFIER ON Signal
verbunden werden, um ordnungsgemäß zu funktionieren.
8 Verwenden Sie einen 4-mm-Flachkopfschraubendreher (
mit dem REM Anschluss am Stromversorgungsblock zu verbinden.
Stellen Sie noch keine Verbindung zwischen dem Stromanschlussblock und dem Verstärker her. Stellen Sie
alle anderen Verbindungen mit dem Radio und den Lautsprechern her, bevor Sie die Verbindung mit der
Stromversorgung herstellen
Hinweise zum Verbinden von Signal und Lautsprecher
Beachten Sie die folgenden Hinweise, wenn Sie das Radio und den Subwoofer mit dem Verstärker verbinden:
• Ein Subwoofer wird über einen Anschlussblock mit dem Verstärker verbunden
mit dem Verstärker, Seite 9).
• Der Verstärker unterstützt eine nominale Lautsprecher-Lastimpedanz von 4 Ohm und eine minimale
Lautsprecher-Lastimpedanz von 2 Ohm.
• Wenn Sie einen Subwoofer verbinden, sollten Sie eine seewassertaugliche, vollverzinnte Kupferleitung von 3
2
bis 4 mm (AWG 12) verwenden.
• Sie müssen ein 1-Kanal-RCA-Kabel vom Subwoofer-Line-Ausgang am Radio mit dem einfachen RCA-Eingang
des Verstärkers verbinden.
Verbinden eines Subwoofers mit dem Verstärker
1 Verlegen Sie eine seewassertaugliche, vollverzinnte Kupferleitung von 3 bis 4 mm
und zum Verstärker.
HINWEIS: Sie sollten an beiden Enden der Lautsprecherleitung eine Bezeichnung anbringen, damit Sie leicht
erkennen können, welche Leitungen mit welchen Lautsprechern verbunden sind.
2 Verbinden Sie die Lautsprecherleitung mit dem Subwoofer. Achten Sie dabei auf die korrekte Ausrichtung der
Pole.
HINWEIS: Falls Sie die Lautsprecherleitung durch eine Vertauschung der Pole falsch verbinden, kann dies zu
einer schlechten Tonqualität führen.

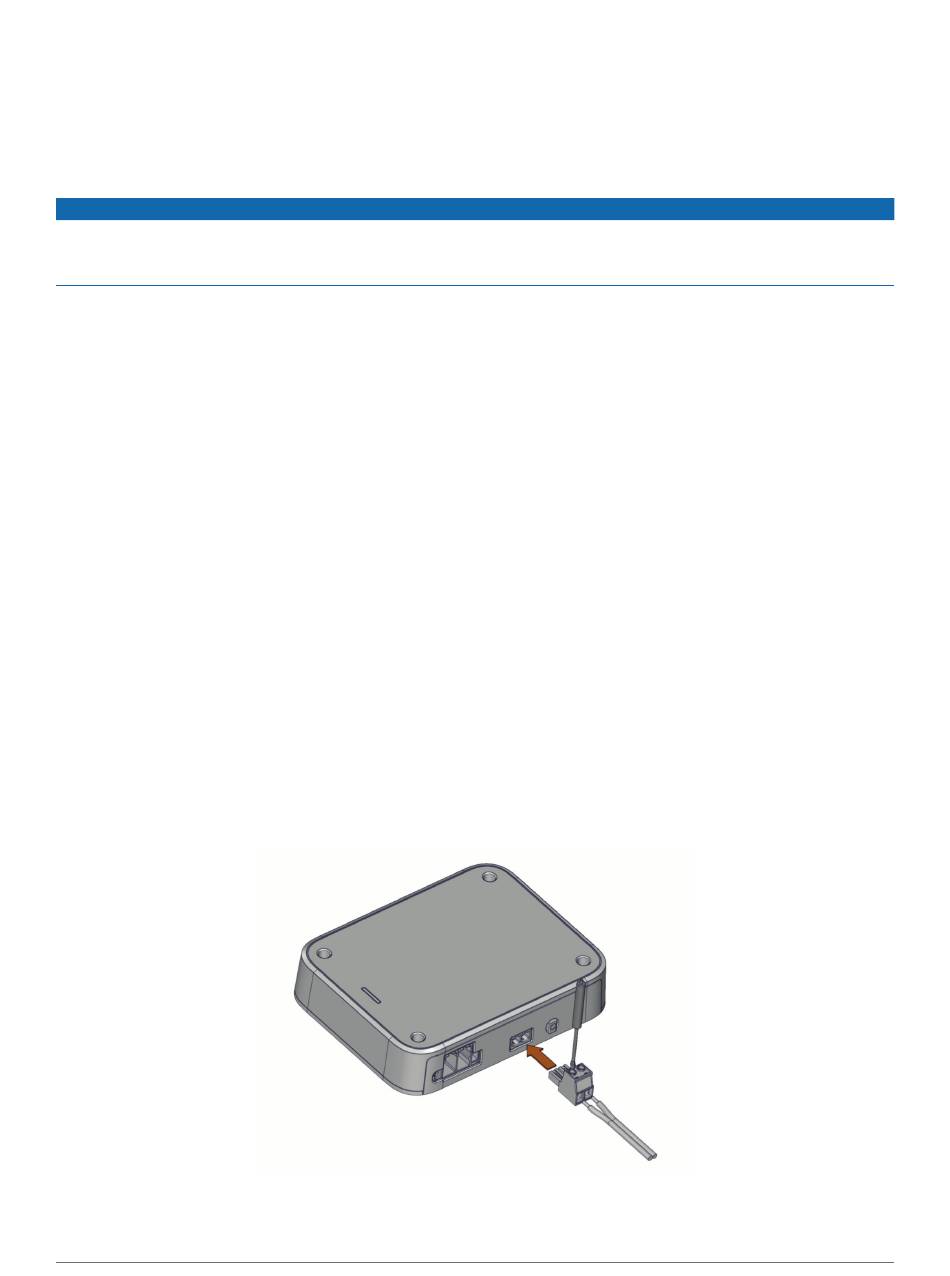

3 Verwenden Sie einen 4-mm-Flachkopfschraubendreher (
Lautsprecheranschlussblock zu verbinden.
HINWEIS: Der Lautsprecheranschlussblock trägt keine Bezeichnung. Orientieren Sie sich beim Ermitteln der
Polarität an der Bezeichnung am Verstärkeranschluss.
HINWEIS
(Herstellen aller Verbindungen,
5
/ Zoll), um die Fernbedienungseinschaltleitung
32
Seite 10).
(Verbinden eines Subwoofers
5
/ Zoll), um die Lautsprecherleitungen mit dem
32
2
(AWG 12) zum Subwoofer
