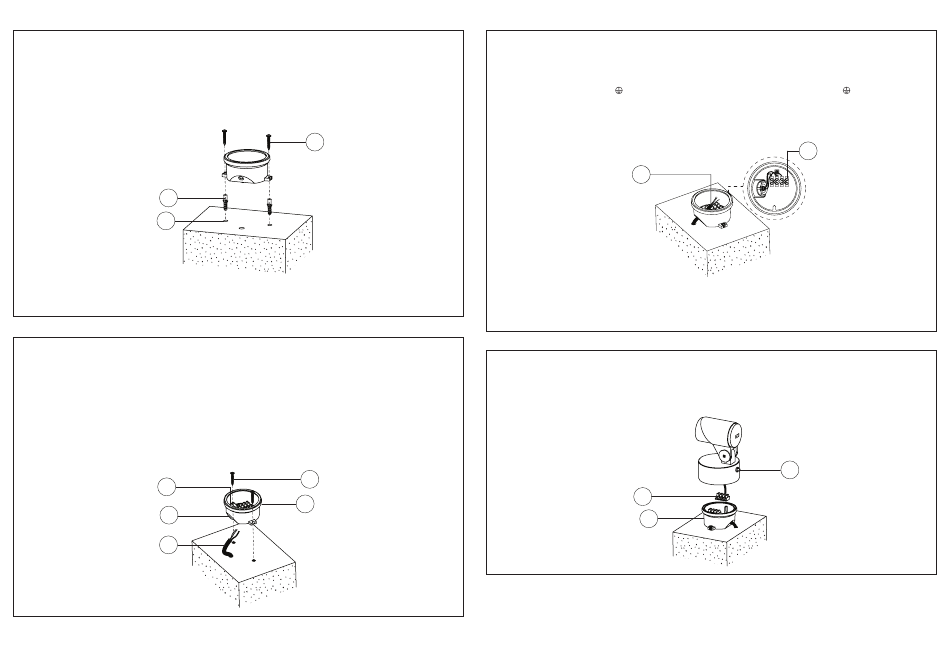

4) Position für ST4.2-Befestigungsschrauben D*
bestimmen. Bohren Sie die entsprechenden
Löcher E und setzen Sie geeignete Dübel F* ein.
ACHTUNG: Bitte sicherstellen, dass während
des Bohrens keine elektrischen Kabel, Wasser-
leitungen oder andere Geräte beschädigt
werden.
F
E
*nicht im Lieferumfang
5) Das Netzversorgungskabel G durch die Druck-
schraube I führen, während der Montageflansch
A in Position gebracht wird. Zum Befestigen des
Montageflansches A die Schrauben D einsetzen
und festziehen. Der vorinstallierte Packungsring
H ist für Kabeldurchmesser 7 bis 9,5 mm geeignet.
Verwenden Sie für größere Kabeldurchmesser
(9 bis 12 mm) den mitgelieferten Zusatzpackungs-
ring. Ziehen Sie dann die Druckschraube I fest.
I
H
G
4) Determine position for ST4.2 fixing screws D*.
Drill relevant holes E and insert wall plugs F*.
ATTENTION: Ensure not to damage any electrical
cable, water pipe or other devices while drilling
holes.
D
*not included
5) Feed mains supply cable G through the pressure
screw I, while setting mounting flange A in
position. To fix mounting flange A, insert and
tighten screws D. The pre-installed packing ring
H is suitable for cable diameters 7 to 9.5 mm.
For larger cable diameters (9 to 12 mm) use the
auxiliary packing ring supplied. Then tighten the
pressure screw I.
D
A
6) Das Netzkabel G an die entsprechenden
Klemmen im Klemmenstecker C anschließen:
a) Ausführung Schutzklasse I
(L = Phase, N = Neutral,
= PE)
b) Ausführung Schutzklasse III
24VDC (+ = positiver Pol, - = negativer Pol)
G
Der Betrieb mit 24VDC ist nur mit einem für Geräte
der Schutzklasse III geeigneten SELV- Netzteil
zulässig.
7) Stellen Sie sicher, dass alle Oberflächen sauber
und trocken sind. Befestigen Sie den Anschluss-
stecker C und positionieren Sie die Leuchte über
dem Montageflansch A. Drehen Sie die Leuchte
in Richtung des zu beleuchtenden Objekts.
Schraube B festziehen.
C
A
6) Connect mains supply cable G leads to respective
terminals in terminal connector C:
a) Execution Class I
(L = Phase, N = Neutral,
= PE)
b) Execution Class III
24VDC (+ = positive pole, – = negative pole)
C
Operation with 24VDC is only permitted with a
SELV power supply suited for Class III appliances
7) Ensure that all surfaces are clean and dry. Attach
terminal connector C and position luminaire over
mounting flange A. Turn luminaire towards object
to be illuminated. Tighten screw B.
B
