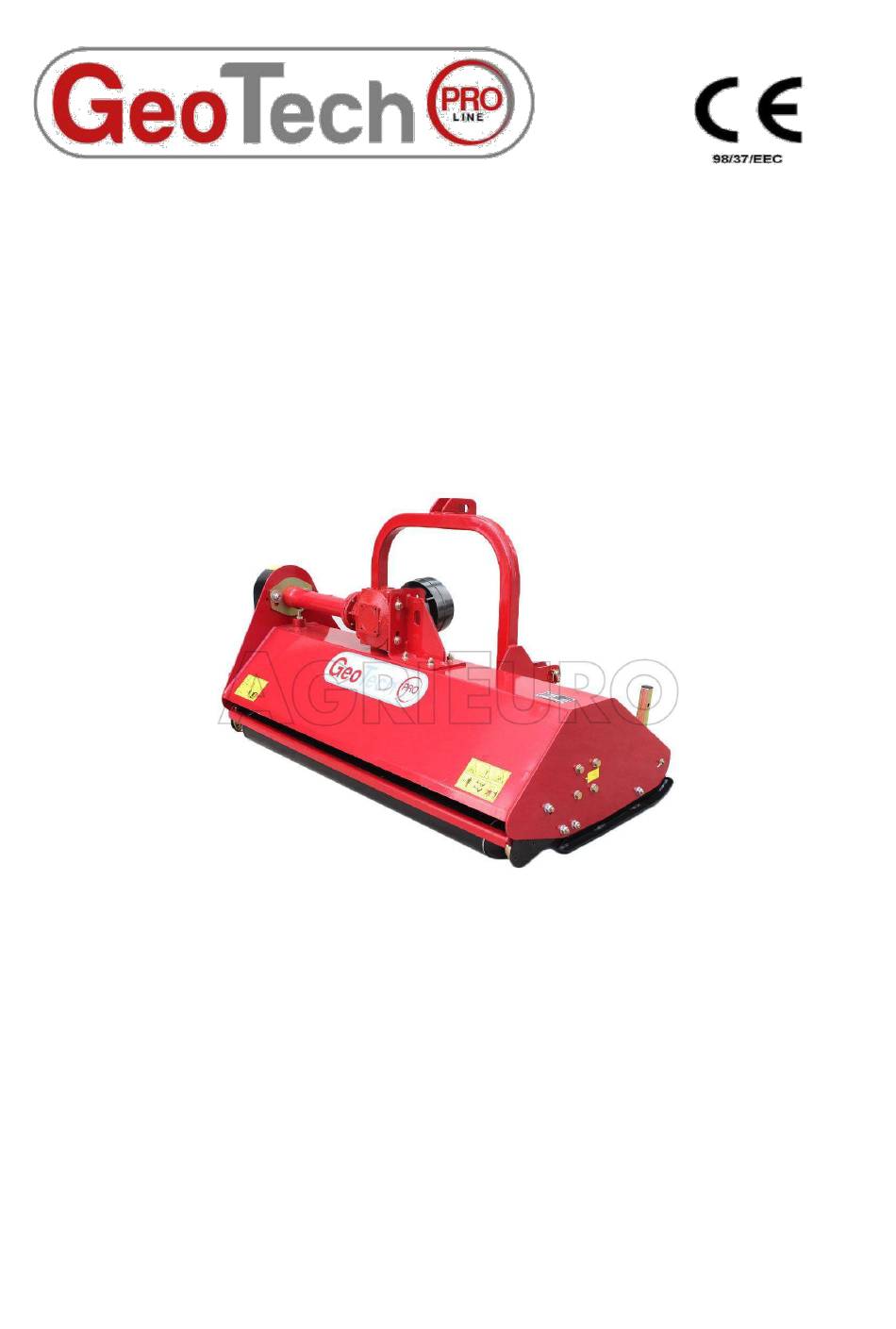

- Seite 1 Mulcher MFM 125-145-155-165-175 Bedienungsanleitung WICHTIG LESEN SIE DIESE BEDIENUNGSANLEITUNG VOR DEM EINBAU UND DER VERWENDUNG...
- Seite 2 Wichtige Sicherheitsinformationen ... Ständige Sicherheit......Sicherheitssymbole beobachten.
-
Seite 3: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Sicherheit Lesen Sie sorgfältig diese Bedienungsanleitung vor der Verwendung der Maschine. Lesen Sie die Bedienungsanleitung auf dem Sicherheitsaufkleber. Die Personen, die diese Bedienungsanleitung nicht gelesen oder verstanden haben oder die nicht qualifiziert sind, dürfen die Maschine nicht nutzen. ⚫... -
Seite 4: Transportieren Sie Die Maschine Sicher
⚫ Lesen Sie sorgfältig und verstehen Sie den Abschnitt "Sicherheitsetiketten". Ausschalten und Lagerung • Lassen Sie die Maschine auf den Boden herab, stellen Sie den Traktor ab, schalten Sie den Motor aus und ziehen Sie den Zündschlüssel ab. • Entfernen Sie das Gerät und verstauen Sie es, wo Kinder nicht regelmäßig spielen. Sichern Sie das Gerät mit Blöcken und Halterungen. - Seite 5 Vermeiden Sie Gefahren, die von Hochdruckflüssigkeiten verursacht werden ⚫ Der Austritt von Hochdruckflüssigkeiten kann in die Haut durchdringen und schwere Verletzungen verursachen. ⚫ Vermeiden Sie das Risiko, durch eine Druckreduzierung vor dem Trennen der Hydraulikleitungen. ⚫ Verwenden Sie ein Stück Papier oder Karton, keine Körperteile, um die Lecks zu kontrollieren. Tragen Sie Schutzhandschuhe und Schutzbrille oder Schutzmasken für die Augen, wenn Sie mit hydraulischen Systemen arbeiten.
-
Seite 8: Einleitung
Einleitung Agrieuro begrüßt Sie in der wachsenden Familie der Besitzer von Mulchern. Diese Maschine wurde sorgfältig entworfen und von erfahrenen Arbeitern mit Qualitätsmaterialien hergestellt. Der geeignete Einbau, die Wartung, die Post-operativen Praktiken werden Ihnen helfen, um von diesem Gerät während der Jahren zufrieden bleiben. -
Seite 9: Abschnitt 2: Betriebsanleitung
Schieben Sie das Ende der Kardanwelle mit dem Sicherheitskegel auf der genuteten Welle der Zapfwelle und machen Sie es mit einer Kupplungsvorrichtung fest. Schieben Sie die Kardanwelle auf die genutete Welle der Zapfwelle und machen Sie sie mit der Sperrvorrichtung fest. Bewegen Sie die Kardanwelle hin und her, um sicherzustellen, dass sie an der Welle der Zapfwelle am Traktor und am Getriebegehäuse des Mulchers angeschlossen ist. -
Seite 10: Abschnitt 3: Einstellungen
Betriebsanleitung Geeignete Wartung und Einstellung sind der Schlüssel einer langen Laufzeit jeder Maschine. Dank sorgfältiger und systematischer Überprüfung des Mulchers und eine konstante Wartung vermeiden Sie Zeitverluste und zusätzliche Wartungen. Bevor Sie anfangen, das Gras zu mähen, sollten Sie folgenden Kontrollen durchführen: 1. -
Seite 11: Abschnitt 4: Wartung Und Schmierung
CAUTION - ACHTUNG Das Riemenssystem wird durch Feder gespannt; seien Sie vorsichtig, um Verletzungen zu vermeiden! Die Riemenspannung sollte nach den ersten 20 Stunden Verwendung und alle 40 Betriebsstunden überprüft werden. 1. Die Riemenspannung ist durch den Spannbolzen einstellbar. Drehen Sie den Bolzen, bis Sie die richtige Spannung nicht erreichen. - Seite 12 Einbau des Riemens CAUTION - ACHTUNG Das Riemensystem wird durch Feder gespannt; seien Sie vorsichtig, um Verletzungen zu vermeiden! Entfernen Sie das Schutzgehäuse des Riemens. Lösen Sie die Riemenspannung durch das Nachlassen der Bolzenspannung, bis Sie den Riemen entfernen können. Nach dem Nachlassen der Riemenspannung entfernen Sie ihn von den Riemenscheiben.
-
Seite 13: Getriebegehäuse
Schmiermittel: Universelles Fett Getriebegehäuse Schmiermittel: SAE 90W Gear Lube Um das Ölniveau im Getriebegehäuse zu überprüfen, entfernen Sie den rechten Verschluss. Das Öl sollte auf dem unteren Verschlussloch-Niveau sein. Entfernen Sie den oberen und seitlichen Verschluss, um Öl hinzuzufügen, wenn notwendig; Fügen Sie Öl hinzu, bis es aus dem seitlichen Loch nicht fließt. - Seite 14 540r/min 540r/min 540r/min 540r/min 540r/min Drehzahl der Zapfwelle Y-Messer / Hammer Klingentyp Hammer: Hammer: Hammer: Hammer: Hammer: Klingenzahl 24/Y-Messer: 28/Y-Messer: 26/Y-Messer: 32/Y-Messer: 32/Y-Messer: 30-40hp 35-45hp 40-50hp 45-85hp 45-85hp PS Traktor Abschnitt 6: Fehlerbehebung Problem Lösung CAUTION - ACHTUNG Reinigen Sie nicht den Auslaufbereich, wenn der Mulcher in Betrieb ist. Verletzungsgefahr! Der Riemen Trennen und reinigen Sie das Gehäuse des Mulchers rutscht...
- Seite 15 Abschnitt 7: Appendix Anzugsmoment Die folgende Tabelle zeigt die richtigen Werte des Anzugsmoments. Ziehen Sie die Bolzen fest, sofern nicht anders angegeben. Überprüfen Sie alle Schrauben regelmäßig: nutzen Sie die folgende Tabelle der Anzugsmomente. Ersetzen Sie die Schrauben mit Schrauben mit den gleichen Widerstand. ENGLISH TORQUE SPECIFICATIONS Bolt Torque Bolt Diameter...
- Seite 16 Abschnitt 8: Bestandteilenabbildung Montierter Mulcher MFM...
- Seite 17 Teileliste des Mulchers MFM Ser.No. Part No. Name & Specification Quantity 上悬挂销 EF175-118 Upper pin 吊臂焊合件 EF175-020 Hanging weldment 锁销组合件 φ11 MT001 Lock pin 挂钩支板 EF175-243 Hook support plate 弹性卡片 EF175-119 Elastic card...
- Seite 18 左连接臂焊合件 connecting plate weldment（left） EF175-021 挂钩 EF175-117 Hook connecting plate weldment（right） 右连接臂焊合件 EF175-022 Suspension connecting plate 悬挂连接板焊合件 EF175-017 weldment 衬板 EF175-113 Inner plate 防松螺母 M12 GB6170-86 Looknut M12 平垫 12 GB97.1-86 Plain washer 12 螺栓 M12*40 GB5783-86 Bolt M12*40 小中号平垫 13*φ28*3.3 GB96.1-2002 Mid plain washer 12 管套...
- Seite 19 螺母 M16*1.5 46 GB6170-86 Nut M16*1.5 螺栓 M16×1.5×45 47 GB5783-86 Bolt M16×1.5×45 连接板 48 EF175-101 Connecting plate 支架焊合件 49 EF175-011 Main frame weldment 传动轴 50 EF175-104 Drive Shaft 键 A10X70 51 GB1096-79 Key A10*70 键 A10X40 52 GB1096-79 Key A10*40 PTO 防尘罩...
-
Seite 20: Montiertes Getriebegehäuse
Montiertes Getriebegehäuse Teilliste des Getriebegehäuses 名称 TEILNUMMER BESCHREIBUNG TS50.300Z.02 齿轮箱总成 Gearbox assembly GB1096-79 A10X70 键 A10X70 Key A10X70 EFGC125.166 纸垫 Paper gasket EFGC125.167 连接套 Connected sleeve 键 A10X40 GB1096-79/A10X40 Key A10X40 EFGC125.168 轴 Shaft GB/T276-94/6207 轴承 6207 Bearing 6207 GB893.1-86/72 挡圈... - Seite 21 Getriebegehäuse Teilliste des Getriebegehäuses 名称 TEILNUMMER BESCHREIBUNG GB9877.1-88/35X72X10 油封 35X72X10 Oil seal 35×72×10 GB894.1-89/35 挡圈 35 Circlips for shaft 35 TS50.300Z.01.110 小垫片 0.7 Washer (S) 0.7 GB297-94/30207 轴承 30207 Bearing 30207 轴承 32207 GB297-94/32207 Bearing 32207 键 10X65 GB1096-79 10X65 Key 10X65 EFGC125.169 通气螺塞...
- Seite 22 22 TS50.300Z.01.102 箱盖 Gearbox cover 23 GB5783-86/M10X25 螺栓 M10X25 Bolt M18x40 (original)
-
Seite 23: Eg-Konformitätserklärung
Sitz: Fraz. San Venanzo, 11 - 06049 Spoleto (PG) - Italy Hiermit wird erklärt, dass diese Maschine zur Selbstherstellung gehört: Bezeichnung: Mulcher Marke: Geotech Modell: MFM 125-145-155-165-175 Baujahr: 2017 auf die sich diese Erklärung bezieht ist in Übereinstimmung mit den folgenden Richtlinien und Normen:...
