Save This Manual for Future Reference

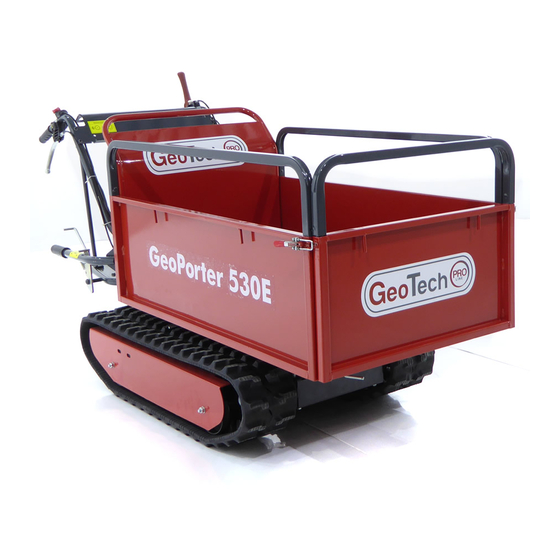

Minitransporter: für alle Böden geeignet
Bedienungsanleitung
MODELLNUMMER: GeoPorter 530E
SERIENNUMMER:
Die Modellnummer und die Seriennummer befinden sich auf die Hauptetikette
Die Modellnummer und Seriennummer sollen unversehrt aufbewahrt werden.
FÜR IHRE SICHERHEIT
DER KÄUFER IST DARAUF HINZUWEISEN, DASS VOR INBETRIEBNAHME DIE
BEDIENUNGSANLEITUNG GELESEN UND VERSTANDEN WERDEN MUSS
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Geotech PRO Line GeoPorter 530E
Inhaltszusammenfassung für Geotech PRO Line GeoPorter 530E
- Seite 1 Save This Manual for Future Reference Minitransporter: für alle Böden geeignet Bedienungsanleitung MODELLNUMMER: GeoPorter 530E SERIENNUMMER: Die Modellnummer und die Seriennummer befinden sich auf die Hauptetikette Die Modellnummer und Seriennummer sollen unversehrt aufbewahrt werden. FÜR IHRE SICHERHEIT DER KÄUFER IST DARAUF HINZUWEISEN, DASS VOR INBETRIEBNAHME DIE BEDIENUNGSANLEITUNG GELESEN UND VERSTANDEN WERDEN MUSS...
-
Seite 2: Signalbezeichnung
INHALT Technische Daten Einführung Artikelnummer 09730 Motor 196cc, 6.5PS Beschreibung Antrieb 3F+1R Signalbezeichnung Ladekapazität 500 kg Sicherheit Länge der Pritsche 1100-1237 mm Sicherheitsanweisungen Weite der Pritsche 650-920 mm Regeln und besondere Verfahren Tiefe der Pritsche 350 mm Inhalt der Belieferung Weite der Raupe 180 mm Montage... -
Seite 3: Sicherheitsanweisungen
Tragen Sie immer entsprechende Kleidungen: lange und schwere Hosen, Stiefel und Handschuhe. Tragen Sie niemals fließende oder kurze Hose und Schmucke. Benutzen immer Sicherheitsausrüstung, Im Arbeitsbereich des Fahrzeugs nicht rauchen Schutzbrille, Staubmaske, Schutzhelm und keine offenen Flammen zulassen. Gehörschutz, Risiko eventuellen Körperverletzungen zu reduzieren. - Seite 4 Halten Sie nicht Hände und Füße in der Nähe von Wenn Sie den Tank auffüllen oder leeren müssen, benutzen Sie einen Behälter in äußeren Umwelt und in einem gelüfteten drehenden Elementen. Raum. Im Arbeitsbereich des Kraftstoffs nicht rauchen und Vermeiden Sie Kraftstoff, Öl, Abgase und heiße Oberflächen keine offenen Flammen oder Funken zulassen.
- Seite 5 Lassen Sie die Maschine nur von qualifiziertem Personal, das nur originale und identische Ersatzteile benutzen, reparieren. Beachten Sie, ob Sie auf Straßenglätte mit der Maschine So können Sie die Funktionsweise und Sicherheit der arbeiten müssen. Die Maschine könnte schlingern. Maschine nicht beeinträchtigen. Vermeiden Sie auf Flussbetten, Gründe mit zerkleinerten Steinen, Stahl/Beton, die die Lebensdauer gefährden können, Zur Betriebssicherheit...
-
Seite 6: Hinter-Bordwand
INHALT DER BELIEFERUNG Der Raupentransporter ist für alle Böden geeignet und wird ansatzweise montiert versendet. Die Maschine wird sorgfältig verpackt. Nach Sie der Verpackung geöffnet haben, sollten Sie haben: Werkzeuge (eingeschlossen) Chassis Dehnbare Seite Dehnbare Seite Hinter-Bordwand Motorschutz 4X35 Unter-Wand M8 30 Bedienungsanleitung All terrain minitransporter... -
Seite 7: Montage Der Maschine
MONTAGE Die Montage der Maschine benötigt nur einige Minuten. Montage der Maschine Bringen Sie den Motorschutz in der Steuerhornhalterung an und richten Sie ihn mit der Löcher der Steuerhornhalterung. Stecken Sie den Motorschutz an der zweiten Seiten mit vier Sechskantbolzen M8x30, acht Unterlegscheiben und vier Schraubenmutter. - Seite 8 Lassen Sie die dehnbaren Seiten in den Einschnitten auf die Unter-Wand ein und befestigen Sie sie mit zwei Winkelschraubendrehen und Gegenmuttern. Motoröl Der Tank wurde bevor der Spedition ausgeleert. dauerhalte Schädigungen, Garantie des Motors entkräften können, zu vermeiden, füllen Sie den Tank mit Öl, bevor Sie den Motor starten.
-
Seite 9: Lernen Sie Die Maschine Kennen
LERNEN SIE DIE MASCHINE KENNEN Eigenschaften und Steuerungen Beschleunigungshebel Ein/Aus Schalter Seitlicher rechter Bremshebel Kupplungshebel Seitlicher linker Bremshebel Kipphebel Ladepritsche Ganghebel Pritsche Schalthebel Raupenkette Ein/Aus Schalter Beschleunigungshebel Drehen Sie den Schalter auf « ON » um den Motor zu Benutzen diesen Hebel Erhöhung... -
Seite 10: Kipphebel Ladepritsche
Funktionsweise der Maschine Gangshebel Für die 3 Vorwärtsgängen und den Auftanken Rückwärtsgang verwenden. Bevor dem Auftanken lesen Sie aufmerksam die Kipphebel Ladepritsche Maschinenbedienung, die mit dem Gerät geliefert wird. Den Kraftstofftank nicht überfüllen. Lassen Sie mindestens 12.5 mm (1/2”) unter den Tankdeckel, sodass der Kraftstoff, wegen der Wärme des Motors, ausdehnen kann. -
Seite 11: Wartung
Funktionsweise Maschine stoppen Stellen Sie den Benzinhahn auf OFF. Folgende Schritte sind zu Nach Motor warm ist, ziehen befolgen bei normalem Gebrauch: Beschleunigungshebel, um die Geschwindigkeit zu erhöhen. Bringen Sie den Gangshebel in die gewünschte Position und Lösen Sie den Fahrantrieb. drücken Sie langsam den Kupplungshebel. - Seite 12 Einstellen des Lenkers Wenn Sie Problemen mit dem Lenken haben, regeln Sie die Bremshebel mit besonderen Verstelleinrichtungen. Lockern selbstsperrende Mutter lösen Verstelleinrichtungen, um der Spielraum aufs Kabel, der nach der initialen Benutzung oder nach dem normalen Verschleiß auftreten kann, zu beseitigen. Lockern Sie nicht die Verstelleinrichtungen zu sehr, um andere Problemen zu vermeiden: Zugverlust.
- Seite 13 Bei warmem Motor, lassen Sie das Öl abfließen. Füllen Sie mit sauberem Öl auf. Benutzen Sie saubere Tüchern, um das äußere Teil der Maschine zu reinigen und die Lüftungsöffnungen frei von Verstopfungen zu bewahren. Benutzen Sie nicht aggressive oder auf Erdölbasis Reinigungsmittel, wenn Sie Elemente aus Kunststoff reinigen müssen.
-
Seite 14: Fehlersuche Und Lösung
FEHLERSUCHE UND LÖSUNG Problem Ursache Lösung Der Motor startet nicht Zündkerzeschlauch getrennt. Verbinden Sie den Mangel von Zündkerzeschlauch an der Kerze Kraftstoff/zerfressenen Kraftstoff. Füllen Sie den Tank mit sauberen Chokehebel nicht aktiviert Kraftstoff auf. Bei kaltem Motor Chokehebel Kraftstoffschlauch ist versperrt. ziehen und starten Zündkerze verschmutzt Reinigen Sie den Kraftstoffschlauch... - Seite 15 Ersatzteileplan All terrain minitransporter...
- Seite 16 Getriebegehäuse...
- Seite 17 All terrain minitransporter...
