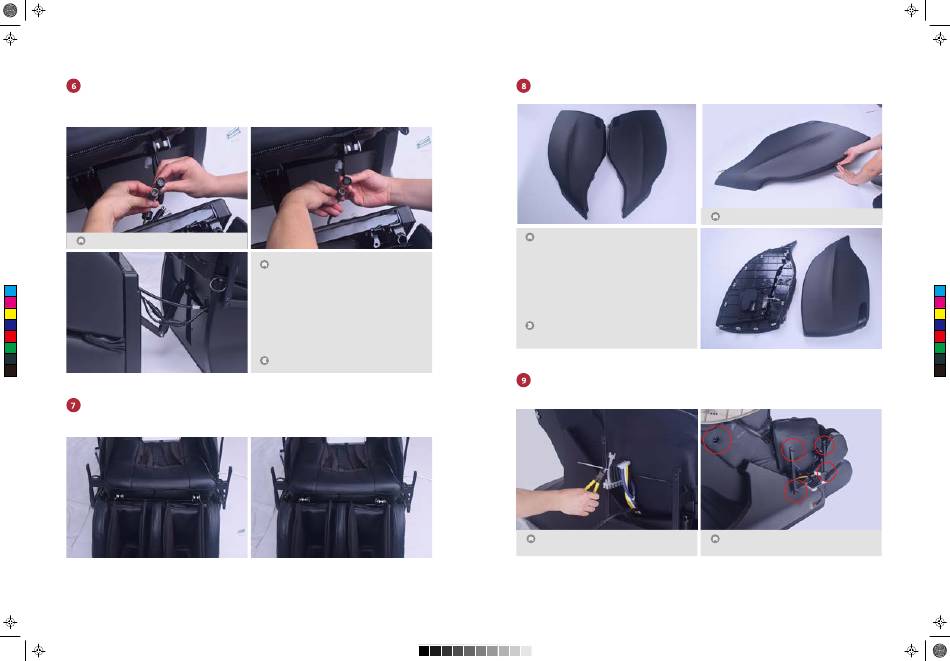

Verbinden Sie die Kabel im Fußteil. Stecken Sie die beiden Kabel am Fußteil ineinander
und schrauben Sie die Kappen fest.
Dann verbinden Sie die Luftschläuche miteinander.
So sehen die Kabel (4-Pin) im Fußteil aus,
die Sie verbinden müssen.
C
M
Y
CM
MY
CY
CMY
K
Verbinden Sie das Fußteil nun abschließend mit dem Hauptgestell. Bewegen Sie das
Fußteil noch näher an den Sessel heran. Heben Sie das Fußteil an, um die Sicherungen
anbringen zu können. (Die Sie vorhin zur Seite gelegt haben).
So sehen die Kabel (8-Pin) im Fußteil aus, die
Sie verbinden müssen.
So soll es aussehen, wenn alle Kabel und
der Luftschlauch verbunden sind.
Öffnen Sie den Karton 2 mit den Seitenpanelen. Entnehmen Sie die Panele und
entfernen Sie Abdeckungen davon.
Dies sind die zwei Seitenpanele.
So sieht es aus, wenn das Panel von
der Abdeckung getrennt ist.
Bauen Sie das rechte Seitenpanel an.
Entfernen Sie den Kabelbinder, um den Luftschlauch zu löse. Dann befestigen Sie die
fünf Schrauben am Rahmen.
Hier ist der Kabelbinder, den Sie lösen
müssen.
So entfernen Sie die Abdeckungen der
Seitenpanele
So müssen die fünf Schrauben angebracht
werden.
