Exemple De Câblage - LD Systems PAM Bedienungsanleitung

6
Le sélecteur de mode de fonctionnement est situé sur le dessous de la base.
PUSH TO TALK
PUSH TO MUTE
LATCH ON/OFF
7
Câble de connexion.

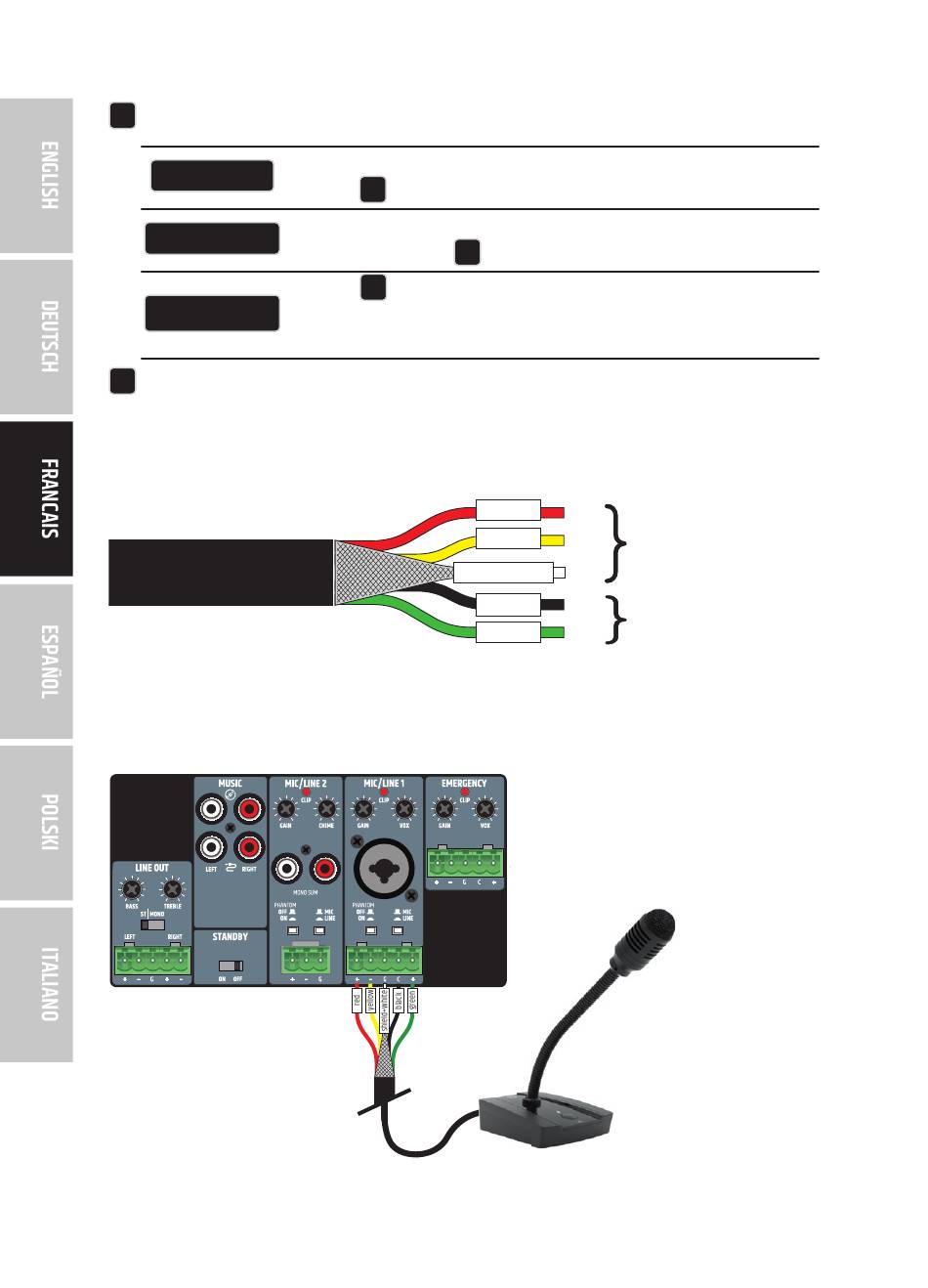

BROCHAGE DU CÂBLE
Preamplifier / Mixing amplifier (not included)
EXEMPLE DE CÂBLAGE
Préamplificateur/ Mélangeur amplifié (non livré)
Preamplifier / Mixing amplifier (not included)
18
Le microphone n'est actif que tant que vous appuyez sur le
4
bouton . Pour couper le micro, relâchez le bouton.
Le microphone est actif en permanence et n'est coupé que
4
tant que le bouton
4
Bouton avec fonction d'inverseur. Appuyez brièvement
sur le bouton pour activer le micro et à nouveau brièvement
pour le couper.
shield+white
est enfoncé.
+
red
-
yellow
Microphone
GND
-
black
Fermeture de
+
green
contact
