BENUTZERHANDBUCH
HI981520

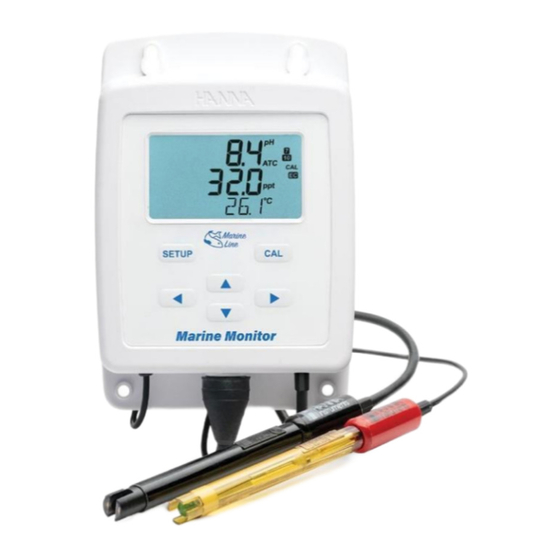

Monitor für Meerwasseraquarien
pH
Salinität
Temperatur
Hanna Instruments engagiert sich für die Entwicklung und den
Einsatz digitaler Produkte mit positiven Auswirkungen auf die
Umwelt und das Klima.
Hanna Instruments Deutschland GmbH ; An der Alten Ziegelei 7 ; 89269 Vöhringen ; www.hannainst.de
Scannen Sie den QR-Code oder folgen Sie
dem Link, um das Benutzerhandbuch in
anderen Sprachen herunterzuladen.
https://manuals.hannainst.com/HI981520
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hanna Instruments HI981520
Inhaltszusammenfassung für Hanna Instruments HI981520

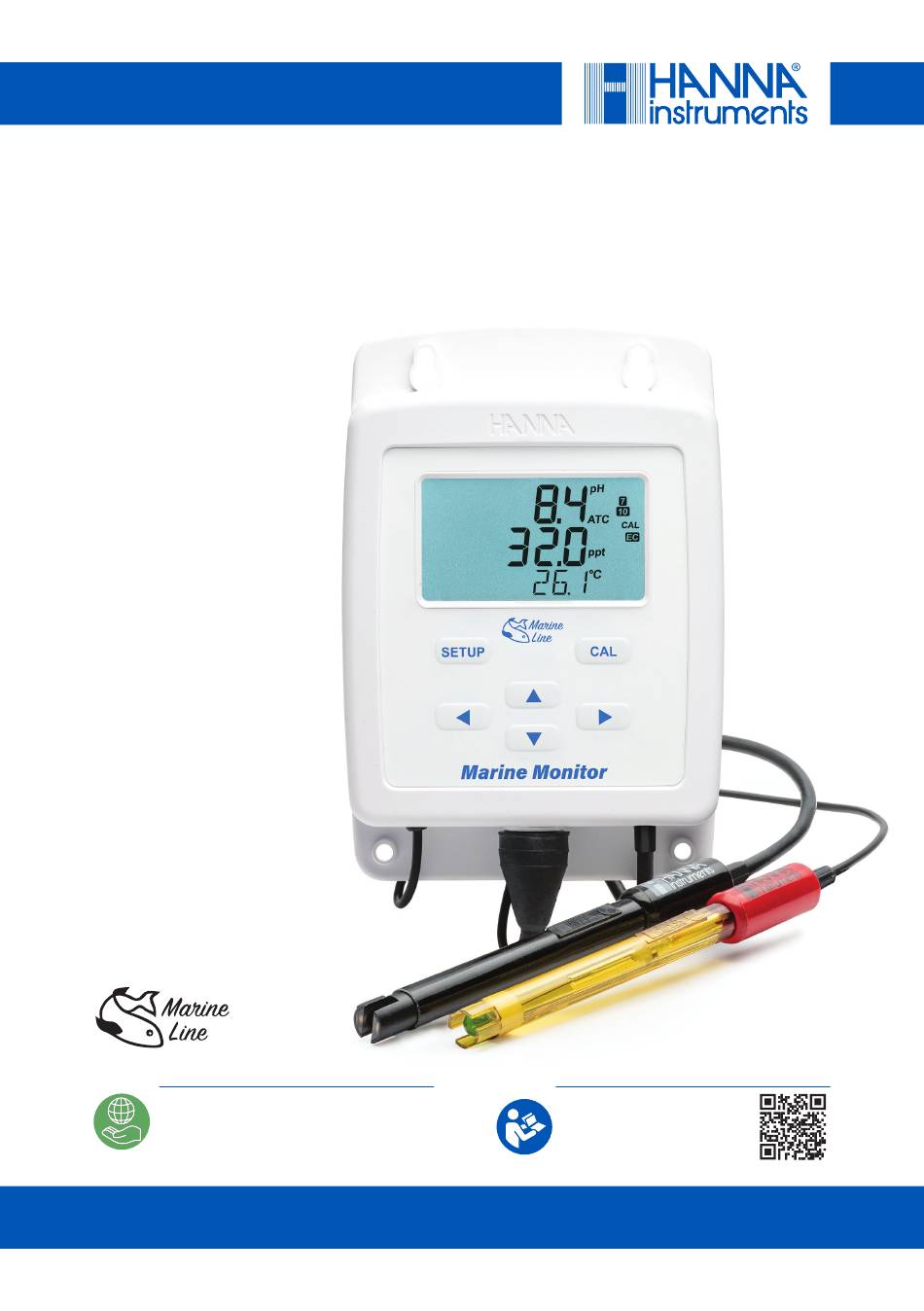

- Seite 1 Scannen Sie den QR-Code oder folgen Sie Einsatz digitaler Produkte mit positiven Auswirkungen auf die dem Link, um das Benutzerhandbuch in Umwelt und das Klima. anderen Sprachen herunterzuladen. https://manuals.hannainst.com/HI981520 Hanna Instruments Deutschland GmbH ; An der Alten Ziegelei 7 ; 89269 Vöhringen ; www.hannainst.de...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten. Reproduktion, auch in Auszügen, ohne ausdrückliche Erlaubnis des Urhebers, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA, verboten. Hanna Instruments behält sich das Recht vor, Design, Konstruktion, Ausführung oder Aussehen seiner Produkte ohne Vor- ankündigung zu ändern. -
Seite 3: Überprüfung Der Lieferung
Hinweis: Wir empfehlen, die Originalverpackung aufzuheben, bis Sie sicher sind, dass Gerät und Zubehör einwand- frei funktionieren. Im Falle einer Rücksendung an Hanna Instruments ist das Gerät in seiner Originalverpackung am Besten geschützt. Senden Sie reklamierte Artikel mit dem gesamten Zubehör zurück. -
Seite 4: Beschreibung Und Bestimmungsgemäßer Gebrauch
Beschreibung und bestimmungsgemäßer Gebrauch Die Salinität des Meerwassers wird entweder in parts per thousand (ppt), praktischen Salinitätseinheiten (PSU) oder dem spezifischen Gewicht (S.G.) angegeben. Die in ppt ausgedrückten Messungen basieren auf der natürlichen Meerwasserskala, die von 0,00 bis 80,00 g/L reicht und einen Temperaturbereich von 10 bis 31 °C abdeckt. -
Seite 5: Technische Daten
Technische Daten 3. TECHNISCHE DATEN 3.1. MONITOR Messbereich* pH 0,0 bis 14,0 Auflösung pH 0,1 pH-Wert Genauigkeit pH ±0,2 Manuelle oder automatische 1- oder 2-Punkt-Kalibrierung bei Kalibrierung pH 7,01 und 10,01 Messbereich 0,0 bis 70,0 ppt (g/L) Auflösung 0,1 ppt (g/L) Salinität (ppt) ±1,0 ppt zwischen 0,0 ppt und 40,0 ppt Genauigkeit... -
Seite 6: Ph-Elektrode
Technische Daten 3.2. SONDEN HI1286 pH-Elektrode Messbereich pH 0 bis 13 Empfohlene Einsatztemperatur 0 bis 80 °C (32 bis 176 °F) Korpus Diaphragma PTFE Referenz Doppelt, Ag/AgCl Elektrolyt Polymer Spitze Sphärisch (Ø 7,5 mm) Außendurchmesser 12 mm Gesamtlänge 160 mm Maximaler Druck 3 bar (44 psi) Kabel... -
Seite 7: Funktionsbeschreibung Und Tastatur
Funktionsbeschreibung und Tastatur 4. FUNKTIONSBESCHREIBUNG UND TASTATUR 4.1. FRONT UND UNTERSEITE 8. 4 32. 0 26 . 1 SETUP Marine Monitor 1. Liquid Cristal Display (LCD) 4. pH-Elektroden-DIN-Anschluss 2. Tastatur 5. Anschluss für die Leitfähigkeitssonde 3. Netzadapterkabel-Anschluss 6. Montagelöcher 4.2. TASTEN Drücken, um das Einstellungsmenü... -
Seite 8: Installation
Installation 4.3. DISPLAY 1. Symbol für Einstellungsmenü ( S ) 11. EC-Alarm-Indikatoren, Hoch ( U ) oder Tief ( D ) 2. pH-Alarm-Indikatoren, Hoch ( U ) oder Tief ( D ) 12. Meldungen, Temperaturmesswert 3. pH-Messwert 13. Temperatureinheit (°C oder °F) 4. -
Seite 9: Alternative Befestigung Mit Schrauben
Installation 5.2. ALTERNATIVE BEFESTIGUNG MIT SCHRAUBEN 1. Geeignete Schrauben und einen Schraubendreher bereit- legen (nicht im Lieferumfang enthalten). 2. Die Montagelöcher an der Ober- und Unterseite des Monitors als Schablone benutzen und Schraublöcher anzeichnen. 3. Schraublöcher bohren. Bei Befestigung am Mauerwerk Schraubanker einbauen. -
Seite 10: Einstellungen (Setup)
Einstellungen (Setup) 6. EINSTELLUNGEN (SETUP) • Taste drücken, um das Einstellungsmenü aufzurufen oder zu verlassen. • Tasten drücken, um durch das Menü zu navigieren und Elemente auszuwählen. • Taste drücken, um den Änderungsmodus aufzurufen. Tasten drücken, um (blinkende) Werte zu ändern. •... - Seite 11 Einstellungen (Setup) pH-Alarm (Optionen / Voreinstellung) pH High Alarm (pH-Hochalarm) Enabled (En), Disabled (dIS) P H H I G H P H H I G H (Aktiviert (En), Deaktiviert (dIS) (Enabled) pH High Value 8. 6 8. 8 (pH-Höchstwert) pH 0,1 bis 14,0* P H H I G H P H H I G H (pH 8,6)
- Seite 12 Einstellungen (Setup) EC Alarm (Salinitäts-Alarm) (Optionen / Voreinstellungen) EC High Alarm (Salinitäts-Hochalarm) Enabled (En), Disabled (dIS) E C H I G H E C H I G H (Aktiviert (En), Deaktiviert (dIS) (Enabled) EC High Value 37. 0 38. 5 (Salinitäts-Höchstwert) 0,1 bis 70,0 ppt * (37,0 ppt)
- Seite 13 Einstellungen (Setup) Temperatur-Alarm (Optionen / Voreinstellung) Temperature High Alarm (Temperatur-Hochalarm) Enabled (En), Disabled (dIS) T E M P H I G T E M P H I G (Aktiviert (En), Deaktiviert (dIS) (Enabled) “TEMP HIGH” wird am unteren Rand des LCD angezeigt, Temperature High Value 26.
-
Seite 14: Kalibrierung
Kalibrierung 7. KALIBRIERUNG 7.1. KURZANLEITUNG 1. Taste drücken, um den Kalibriermodus aufzurufen. 2. Tasten drücken, um zwischen pH- und EC-Modus (Salinitätsmodus) zu wechseln. 3. Taste drücken, um die Kalibrierung zu starten. 4. Taste drücken, um den Kalibrierwert zu speichern und den Kalibriermodus zu verlassen. 7.2. - Seite 15 Kalibrierung 1-Punkt-Kalibrierung 1. Taste drücken, um den Kalibriermodus aufzurufen. Der aktuell eingestellte Kalibriermodus (pH oder EC) wird blinkend angezeigt. (Ggf. Tasten drücken, um den Modus zu ändern.) 2. Taste drücken, um die Kalibrierung zu starten. “7,01 pH USE” wird angezeigt. 7.
- Seite 16 Kalibrierung 2-Punkt-Kalibrierung 1. Taste drücken, um den Kalibriermodus aufzurufen. Der aktuell eingestellte Kalibriermodus (pH oder EC) wird blinkend angezeigt. (Ggf. Tasten drücken, um den Modus zu ändern.) 2. Taste drücken, um die Kalibrierung zu starten. “7,01 pH USE” wird angezeigt. 7.
-
Seite 17: Elektrische Leitfähigkeit (Salinität)
Kalibrierung 7.3. ELEKTRISCHE LEITFÄHIGKEIT (SALINITÄT) Die Kalibrierung der elektrischen Leitfähigkeit / Salinität wird stets als 1-Punkt-Kalibrierung durchgeführt. Verwenden Sie immer frische Kalibrierlösung und führen Sie vor der Kalibrierung eine Elektrodenwartung durch (siehe Abschnitt “Wartung und Pflege”). Vorbereitung • Zwei saubere Bechergläser vorbereiten, eines zum Spülen der Sonde und eines zur Kalibrierung (verwenden Sie nach Möglichkeit Kunststoffbecher, um EMV-Störungen zu minimieren). -
Seite 18: Kalibrierung Löschen
Messung Wenn der Kalibrierpunkt akzeptiert wurde, wird, ”SAVE” angezeigt und das Gerät kehrt in den Mess- modus zurück. Auf dem Messbildschirm wird das E -Symbol angezeigt. 10. 0 35. 0 S A V E 2 1. 8 7.4. KALIBRIERUNG LÖSCHEN 1. -
Seite 19: Wartung Und Pflege
Wartung und Pflege 9. WARTUNG UND PFLEGE Reinigung, Kalibrierung und sachgemäße Lagerung sind entscheidend für genaue Messwerte und verlängern die Lebensdauer der Sonden. 9.1. ALLGEMEINE WARTUNG • Sonde in regelmäßigen Abständen überprüfen, reinigen und kalibrieren. • Alle Anschlüsse auf Korrosion prüfen und bei Bedarf austauschen. •... -
Seite 20: Warnungen Und Fehlermeldungen
• Überschüssiges Wasser von der Sonde schütteln. • Neu kalibrieren: die Sonde in den Salinitäts-Kalibrierstandard eintauchen (siehe „Kalibrierung). • Die Sonde sauber lagern. 10. WARNUNGEN UND FEHLERMELDUNGEN HI981520 zeigt Warnmeldungen an, wenn fehlerhafte Bedingungen auftreten und die Messwerte außerhalb des Messbereichs liegen, Puffer wurde nicht erkannt. -
Seite 21: Zubehör
Zubehör 11. ZUBEHÖR Artikelnummer Beschreibung HI1286 pH-Elektrode mit doppelter Referenz und 2-m-Kabel HI70007P Puffer pH 7,01, 20-mL-Beutel (25 Stück) HI7007M Puffer pH 7,01, 230-mL-Flasche HI70010P Puffer pH 10,01, 20-mL-Flasche (25 Stück) HI7010M Puffer pH 10,01, 230-mL-Flasche HI70024M Salinitätsstandard 35,00 ppt, 230-mL-Flasche HI70024P Salinitätsstandard 35,00 ppt, 20-mL-Beutel (25 Stück) HI70300M... -
Seite 22: Empfehlungen Für Den Anwender
Empfehlungen für den Anwender EMPFEHLUNGEN FÜR DEN ANWENDER Vergewissern Sie sich vor der Verwendung dieses Geräts, dass es für Ihre spezielle Anwendung und für die Umgebung, in der es eingesetzt wird, vollständig geeignet ist. Jede vom Benutzer vorgenommene Veränderung der gelieferten Ausrüstung kann die Leistung des Geräts beeinträchtigen. Verwenden oder lagern Sie das Gerät zu Ihrer eigenen Sicherheit und der des Geräts nicht in gefährlichen Umgebungen.
