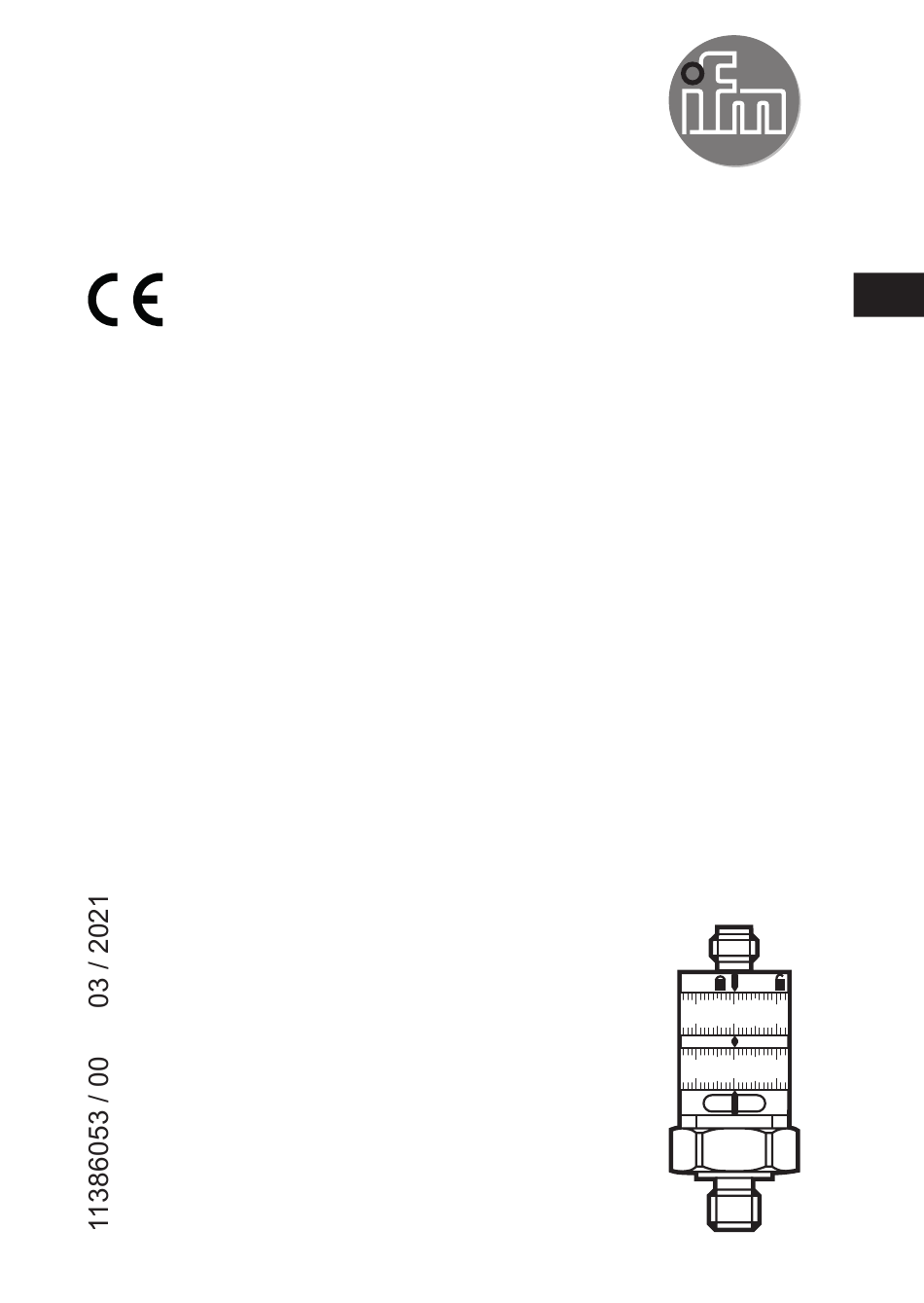

- Seite 1 Betriebsanleitung Elektronischer Druckschalter PK6533 Reset...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung .....................2 1.1 Verwendete Symbole ..................2 2 Sicherheitshinweise .....................3 3 Bestimmungsgemäße Verwendung ..............4 3.1 Einsatzbereich ....................4 4 Montage .......................4 5 Elektrischer Anschluss ..................4 6 Einstellen / Betrieb ....................5 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen →... -
Seite 3: Sicherheitshinweise
2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 4: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Der Drucksensor erfasst den Systemdruck und schaltet die beiden Ausgänge OUT1 (Pin 4) / OUT2 (Pin 2) antivalent: • Bei ansteigendem Druck schließt OUT1 / öffnet OUT2, wenn der eingestellte Set-Wert erreicht ist. • Bei fallendem Druck öffnet OUT1 / schließt OUT2, wenn der eingestellte Reset- Wert erreicht ist. -
Seite 5: Einstellen / Betrieb
6: LED gelb: SET-Wert erreicht, OUT1 = EIN / OUT2 = AUS 7: FPM-Dichtung (austauschbar) 8: Innengewinde M5 • Minimalabstand Set - Reset = 2% des Messbereichsendwerts. • Um die Einstellgenauigkeit zu erhalten: Erst beide Ringe auf unteren Anschlagwert stellen, dann auf die gewünschten Werte einstellen. Weitere Informationen unter www.ifm.com...
