Buildify Nicholas Bauanleitung Seite 4

Höhenverstellbaren Tisch Nicholas selber bauen

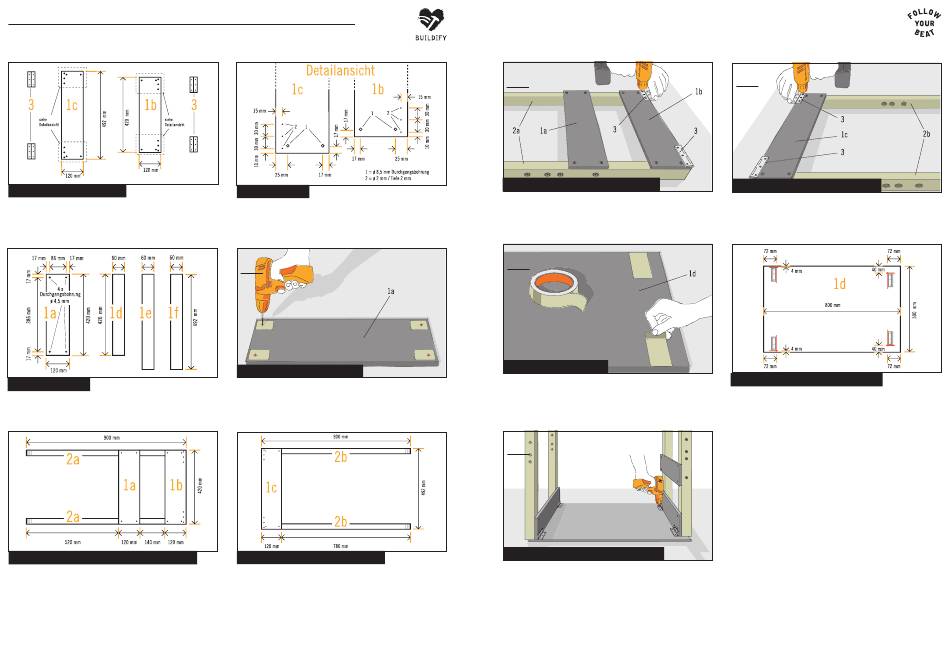

PLATTEN 1b & 1c VORBEREITEN
Für die Verbindung der Tisch-
beine werden die zwei Platten „1b" und „1c" vorbereitet. Genaue
Angaben zu Bohrungen für die Verschraubung an den Tischbeinen
und Befestigung der Scharniere „3" sind in der nächsten Grafik.
Bohrskizze PLATTE 1a
Die Platte „1a" wird 4 mal mit 4,5 mm
Ø gebohrt. Die weiteren Bauteile „1d", „1e", „1f" werden nicht
gebohrt. Aus diesen Bauteilen wird die Ablage gebaut.
PLATTE 1a & 1b AN DEN TISCHBEINEN BEFESTIGEN:
Die beiden Tischbeine „2a" mit der schmalen Holzseite parallel zuei-
nander auf eine Unterlage legen. Die Platte „1b" am geraden Ende
der Tischbeine bündig auflegen. Die 2 mm Bohrungen sind nach
aussen angeordnet. Die Tischbeine und die Platte mit dem Winkel
zueinander ausrichten und an den 4,5 mm Durchgangslöchern
verschrauben. Hierfür werden die Senkkopfschrauben 4,5x45 mm
verwendet. Die Platte „1a" nach den Massangaben der Zeichnung
auflegen und ebenfalls mit 4,5x45 mm Senkkopfschrauben an den
Tischbeinen anschrauben.
Bohrskizze 1b & 1c
Die drei Bohrungen, die jeweils für die
Scharniere vorgesehen sind, werden mit dem 2 mm Bohrer nur 2 mm
tief gebohrt, damit eine ausreichend feste Verschraubung möglich
ist. Die restlichen Bohrungen sind Durchgangsbohrungen mit dem
4,5 mm Bohrer.
10
BOHRLÖCHER PLATTE 1a BOHREN
Zum Bohren der Platte „1a" wird für die vier Bohrungen Kreppband
aufgeklebt und die Bohrlöcher angezeichnet. Die Löcher werden als
Durchgangslöcher mit Ø 4,5 mm gebohrt. Die Bohrlöcher anschlies-
send mit dem Senker senken.
TISCHBEINE MIT PLATTE 1C VERBINDEN
Die beiden Tisch-
beine „2b" ebenfalls auf der schmalen Holzseite parallel zueinander
auslegen. Wie zuvor am geraden Ende die Platte „1c" auflegen.
Die 2 mm Bohrungen für die Montage der Scharniere zeigen nach
aussen. Die Platte an den Durchgangslöchern mit den Tischbeinen
verschrauben. Hierfür werden die Senkkopfschrauben 4,5x45 mm
verwendet.
11
SCHARNIERE AN PLATTE 1b ANSCHRAUBEN
An der Platte „1b" die beiden Scharniere anschrauben. Hierfür die
Senkkopfschrauben 3,5x12 mm verwenden.
13
TISCHPLATTE VORBEREITEN
Die Tischplatte „1d" für die Befestigung der Scharniere mit Kreppband
vorbereiten. Jetzt kann noch festgelegt werden, ob die glatte oder raue
Seite der Siebdruckplatte als Oberseite verwendet werden soll.
14
TISCHBEINE AUSRICHTEN & ANSCHRAUBEN
Mit einem Helfer werden die Tischbeine nacheinander auf der
Unterseite der Tischplatte abgestellt und nach den Markierungen der
Scharniere ausgerichtet. Links sind die Tischbeine „2b", rechts „2a".
Die drei Schraubenlöcher jedes Scharnieres mit einem Vorstecher
ankörnen. Dann die Scharniere an der Tischplatte mit 3,5x12 mm
Senkkopfschrauben anschrauben.
12
Scharniere an Platte 1c befestigen
SCHARNIERE AN PLATTE 1c BEFESTIGEN
Wie zuvor auch an der Platte „1c" die beiden Scharniere mit 3,5x12 mm
Senkkopfschrauben befestigen.
POSITION DER SCHARNIERE ANZEICHNEN
Die Positionen der
vier Scharniere auf den Kreppbändern genau anzeichnen.
