Buildify Nicholas Bauanleitung Seite 3

Höhenverstellbaren Tisch Nicholas selber bauen

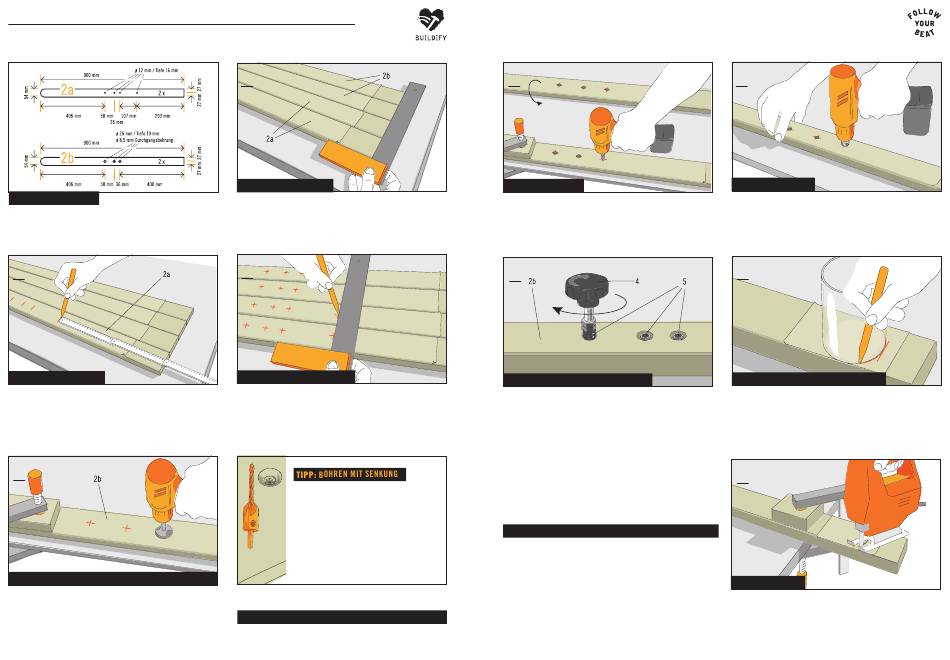

Bohrskizze: TISCHBEINE
Die Tischbeine „2a" und „2b" werden
jeweils zweimal benötigt. Es werden unterschiedliche Bohrungen
benötigt. Diese müssen exakt angezeichnet und gebohrt werden,
damit der Tischaufbau optimal funktioniert.
2
BOHRUNGEN ANZEICHNEN
Die vier Bohrungen auf dem Tischbein „2a" anzeichnen.
4
BOHRUNGEN AUF DER RÜCKSEITE DER TISCHBEINE ANZEICHNEN
Die drei Bohrungen am Tischbein „2b" müssen zusätzlich noch auf der
Rückseite der Kanthölzer angezeichnet werden. Es ist darauf zu ach-
ten, dass die Markierungen exakt identisch mit der Vorderseite sind.
Auf der Vorderseite werden die drei Bohrungen mit einem 25 mm
Forstnerbohrer 10 mm tief gebohrt.
1
TISCHBEINE AUSRICHTEN
Die insgesamt vier Tischbeine mit der flachen Holzseite auf einer
Unterlage mit einem Winkel bündig ausrichten. Das genaue Absägen
am anderen Ende erfolgt erst später.
3
BOHRPOSITIONEN ÜBERTRAGEN
Von hier aus werden die vier Bohrpositionen mit dem Winkel auf das
zweite Tischbein „2a" und drei Bohrpositionen auf „2b" übertragen.
Beachte hierzu die Massangaben in der Masszeichnung zu „2a"
und „2b". Für alle Bohrungen die Mitte der Hölzer anzeichnen. Dann
passen die Tischbeine bei der Montage zusammen.
Für das Bohren empfiehlt sich ein „Vorbohrer".
Dieser Bohrer hat zusätzlich einen Senker.
Damit entsteht am oberen Ende des Bohrlochs
ein Konus, der Platz für den Schraubenkopf
bietet. Der Schraubenkopf steht dadurch nicht
über, und Du vermeidest Risse im Holz!
:
TIPP: TISCHBEINE BEIM BOHREN FESTKLEMMEN
Damit beim Bohren nichts verrutscht, werden die Tischbeine mit
einem zusätzlichen Holzbrettchen an der Arbeitsfläche festgeklemmt.
5
TISCHBEINE BOHREN
Die beiden Tischbeine „2b" dann umdrehen und die drei Löcher von der
Rückseite mit einem 8,5 mm Bohrer durchbohren.
7
GEWINDEMUFFEN EINDREHEN & BOHREN
In die Tischbeine „2b" werden die Gewindemuffen bündig mit der
Oberfläche eingedreht. Am einfachsten geht das Eindrehen mit einer
Sterngriffschraube. Darauf werden zwei Muttern M8 von Hand aufge-
dreht und gekontert, d.h. die beiden Muttern sitzen dicht beisammen
und verdrehen sich nicht von selbst. Dann die Gewindemuffe auf die
Sterngriffschraube aufdrehen und in die 8,5 mm Bohrung eindrehen.
Danach noch die vier Bohrlöcher an den Tischbeinen „2a" mit Ø 12 mm
bohren. Die Löcher jedoch nur 16 mm tief bohren.
:
TIPP: BOHRTIEFE AM BOHRER MIT KREPPBAND MARKIEREN
Die Bohrtiefe kann auf dem Bohrer mit einem Kreppband markiert
werden. Gebohrt wird dann bis zu dieser Markierung.
6
BOHRLÖCHER SENKEN
Die Bohrungen von beiden Seiten mit einem Senker senken.
8
LÄNGE AUF DEM KANTHOLZ EINZEICHNEN
Wenn alle Bohrungen an den Tischbeinen hergestellt sind, wird die
endgültige Länge auf dem Kantholz angezeichnet. Mit Hilfe eines
runden Gefäss können die Rundungen angezeichnet werden.
9
RUNDUNGEN SÄGEN
Das Sägen der Rundung geht am besten, wenn das Holz fest an ei-
ner Arbeitsfläche geklemmt ist. Die Rundung in mehreren Durchgän-
gen sägen, weil das Sägeblatt an der Stichsäge nur einen grösseren
Radius ermöglicht. Danach die Rundung mit 120er Schleifpapier
glätten und die Kanten anfasen.
