- Seite 1 DEUTSCH/ENGLISCH FAME CHALLENGER 10MA/ CHALLENGER 12MA PAH0017919-000 PAH0017920-000 09/2021 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt oder Gegenstände in das Gerät gesteckt werden.
- Seite 4 DEUTSCH Hinweis! (Mögliche Schäden durch Magnetfelder) Lautsprecher verursachen ein statisches Magnetfeld. Stellen Sie einen ausreichenden Abstand zu Geräten sicher, die durch ein solches beeinträchtigt werden können. Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages.
-
Seite 5: Installation & Transport
DEUTSCH Installation & Transport: Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen. Während der Montage ist geeignete Schutzausrüstung (insbesondere Kopfschutz, Handschuhe und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Gerüste, etc.) zu verwenden. - Seite 6 DEUTSCH Hinweis! (Besondere Maßnahmen) Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschauern erforderlich werden. Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäße Absperrung sowie Kennzeichnung zu achten.
-
Seite 7: Lieferumfang

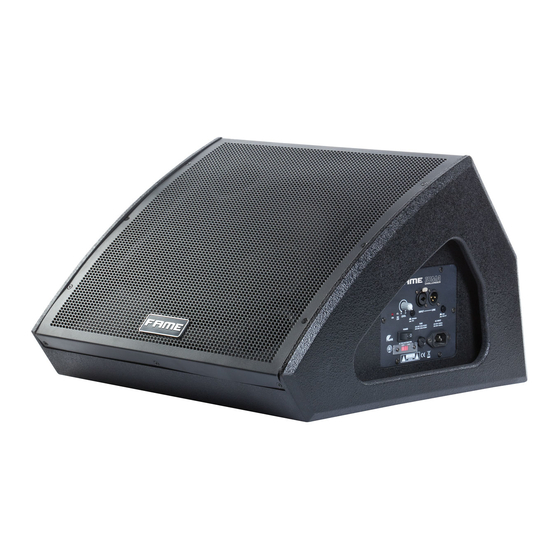

Fax: +49 221 8884-2500 info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt FAME Challenger 10MA/12MA aktiv Bühnenmonitor ist auf die Verwendung mit Musik- und Sprachsignalen optimiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß... -
Seite 8: Konfiguration Der Verbindungsstecker
DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, unbeschädigte und möglichst kurze Kabel. Drehen Sie den Level Regler (1) ganz nach links, um die Lautstärker so gering wie möglich einzustellen. Schließen Sie alle relevanten Signalquellen an und achten Sie darauf, dass diese eingeschaltet sind. -
Seite 9: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Lautstärkeregler (Level) LINE Output (XLR) Power LED Ground Schalter Signal/Limit (PEAK) LED Funktionsschalter (Monitor/FOH) An-/Ausschalter Sicherung Spannungsschalter Netzanschluss (IEC) LINE Input (XLR/Klinke) -
Seite 10: Technische Daten
DEUTSCH Technische Daten: Model Challenger 10MA Challenger 12MA Aktiver PA Monitor (koaxial) Aktiver PA Monitor (koaxial) Basslautsprecher 10" Woofer 12" Woofer Treiber 1,35" Schwingspule 1,35" Schwingspule Frequenz 60 Hz – 20 kHz 50 Hz – 20 kHz Leistung RMS/Peak 150 Watt / 300 Watt... -
Seite 11: Keine Funktion
DEUTSCH Fehlerbehebung: e na l en e en als r e ne s nelle e ler e e un . Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre... -
Seite 12: Umweltschutz
DEUTSCH Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. - Seite 13 DEUTSCH Notizen MS ID: PAH0017919-000/ PAH0017920-000 09/2021...
